Jeśli chodzi o kwarc, to pierwsze, co przychodzi ludziom na myśl, to zazwyczaj zlewki laboratoryjne lub przedmioty dekoracyjne. Jednak wiele osób nie zdaje sobie sprawy, że ten powszechny materiał jest niezbędnym surowcem podstawowym do produkcji wiórów wielkości paznokcia.
Kwarc stosowany w półprzewodnikach nie jest zwykłym szkłem: przepuszczalność światła szkła kwarcowego stosowanego w maszynach fotolitograficznych musi przekraczać 93%; kwarcowe kształtki rurowe stosowane w piecach dyfuzyjnych wytrzymują temperatury do 1200℃; arkusze i pierścienie kwarcowe używane do trawienia muszą mieć zawartość zanieczyszczeń kontrolowaną w granicach dwóch części na milion.

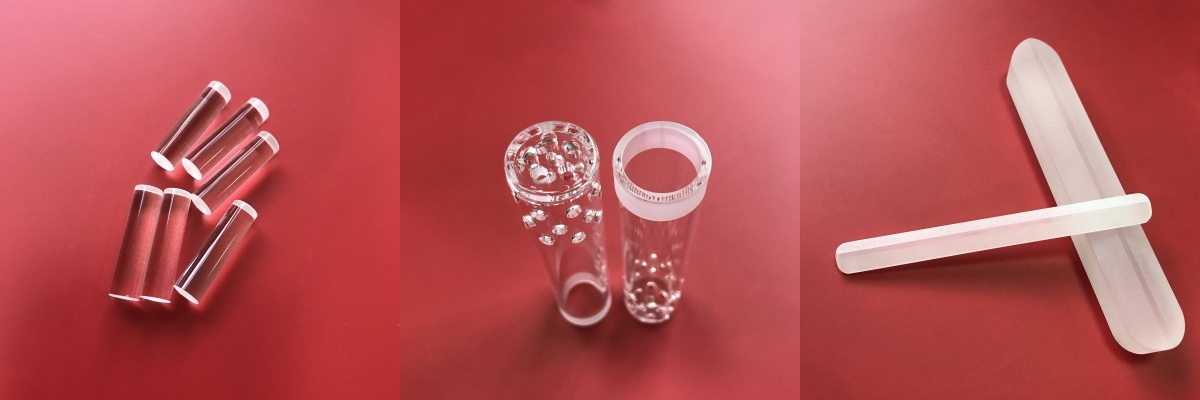

Dlaczego wymagania dotyczące wydajności tych samych produktów kwarcowych są tak bardzo różne? Jakie są rygorystyczne przepisy dotyczące surowców i gotowych produktów kwarcowych stosowanych w przemyśle półprzewodników? Surowce kwarcowe stosowane w półprzewodnikach można przetwarzać na różne akcesoria przemysłowe, takie jak pręty kwarcowe, łódki kwarcowe i tygle kwarcowe, i muszą spełniać następujące liczne rygorystyczne wskaźniki:
Proces wysokotemperaturowy (dyfuzja, utlenianie): Surowce do wytwarzania odpornych na wysoką temperaturę rur kwarcowych , łódek kwarcowych i elementów pieca należy poddać wstępnej obróbce w celu usunięcia grup hydroksylowych, aby uniknąć wpływu grup hydroksylowych na stabilność termiczną materiałów.
Proces niskotemperaturowy (trawienie, fotolitografia): Stosowane blachy kwarcowe i tafle szkła kwarcowego nie mają rygorystycznych wymagań dotyczących grup hydroksylowych. Kontrola rdzenia koncentruje się na odporności na korozję, wysokiej przepuszczalności światła i bardzo niskiej zawartości zanieczyszczeń.
Różnice w wymaganiach dotyczących warunków wysokiej i niskiej temperatury są znaczące i wynikają z różnych środowisk procesowych:
Proces wysokotemperaturowy (dyfuzja, utlenianie, 800 ~ 1200 ℃): Grupy hydroksylowe mogą powodować skurcz przemiany fazowej kwarcu i powstawanie mikropęknięć, a w ciężkich przypadkach prowadzić do pękania rury pieca i zniszczenia płytki. Dlatego surowce kwarcowe stosowane w zastosowaniach wysokotemperaturowych muszą zostać pozbawione hydroksylacji do poziomu poniżej 5 ppm, aby zapewnić stabilny rozmiar i wystarczającą żywotność rurki kwarcowej i łódki kwarcowej w wysokich temperaturach.
Proces niskotemperaturowy (trawienie, fotolitografia, temperatura pokojowa ~ 200 ℃): Temperatura nie uszkadza korpusu kwarcowego; silnie żrący
środowisko trawienia wymaga, aby pierścienie kwarcowe i akcesoria wnękowe były odporne na korozję; obrazowanie ultrafioletowe w fotolitografii wymaga wysokiej przepuszczalności światła i niewielu wad wewnętrznych tafli szkła kwarcowego; śladowe zanieczyszczenia są podatne na zanieczyszczenie wnęki, dlatego ten scenariusz skupia się na kontrolowaniu wskaźników przepuszczalności światła i czystości.
Podsumowanie: W warunkach wysokiej temperatury grupy hydroksylowe są ściśle kontrolowane, aby dostosować się do produktów żaroodpornych, takich jak rurki kwarcowe i łódki kwarcowe; w warunkach niskich temperatur nacisk kładzie się na przepuszczalność światła w celu dostosowania do produktów optycznych, takich jak arkusze kwarcowe i arkusze szkła kwarcowego; w warunkach korozyjnych rdzeń stanowi rdzeń o bardzo wysokiej czystości, dostosowujący się do różnych półprzewodnikowych instrumentów kwarcowych.
Półprzewodnikowe materiały kwarcowe wymagają wyjątkowo wysokiej czystości chemicznej i ścisłej kontroli zanieczyszczeń, takich jak aluminium, żelazo, wapń, magnez i tytan. Stanowi to podstawę do masowej produkcji prętów kwarcowych, tygli kwarcowych, rurek ze szkła kwarcowego i pierścieni kwarcowych, między innymi: całkowita zawartość 13 głównych zanieczyszczeń powinna wynosić ≤2,0 μg/g, całkowita ilość litu, sodu i metali alkalicznych powinna wynosić ≤1,0 μg/g, a każde pojedyncze zanieczyszczenie powinno wynosić ≤0,5 μg/g.
Proces produkcji chipów osiągnął poziom nanometrów, a potencjalne ryzyko zanieczyszczeń metalami śladowymi jest niezwykle wysokie: aluminium i żelazo mogą powodować wyciek wiórów, podczas gdy migrujące jony litu, sodu i potasu mogą przedrzeć się przez warstwę izolacyjną. Wysoka czystość jest wymogiem wejściowym dla płytek kwarcowych, tygli kwarcowych i rur kwarcowych wprowadzanych na linię produkcyjną półprzewodników.
Podsumowując, kwarc półprzewodnikowy wyznaje zasadę, że im mniej zanieczyszczeń, tym lepiej. Czystość jest głównym progiem dla pomocniczej linii produkcyjnej chipów.
Materiał ten wykazuje wysoką przepuszczalność w całym spektrum od ultrafioletu do podczerwieni, dzięki czemu nadaje się do produkcji optycznych płyt ze szkła kwarcowego i ultrapłaskich płytek kwarcowych. Transmisja światła widzialnego przekracza 93%, natomiast przepuszczalność ultrafioletu może sięgać ponad 90%, zapewniając precyzyjną transmisję ścieżki światła i stabilne obrazowanie w procesie fotolitografii.
Przemysł ściśle kontroluje współczynnik przepuszczalności w oparciu o charakterystykę procesu fotolitografii: Fotolitografia opiera się na świetle ultrafioletowym przechodzącym przez kwarcowe elementy optyczne maski w celu precyzyjnego rzutowania wzorów obwodów na płytkę pokrytą klejem do fotomaski. Jeśli szkło kwarcowe ma niski współczynnik przepuszczalności, światło zostanie pochłonięte i rozproszone, co spowoduje rozmycie wzorów i zniekształcenia krawędzi, a szerokość linii obwodu po wytrawieniu będzie odbiegać od wymagań projektowych.
Zaawansowane procesy produkcji chipów osiągnęły kilka nanometrów. Różnica we współczynniku przepuszczalności wynosząca 1% może znacznie zmniejszyć dokładność fotolitografii i wpłynąć na zużycie energii i wydajność obliczeniową chipa. Kwarc prawie nie pochłania światła ultrafioletowego, podczas gdy zwykłe szkło jest łatwo blokowane przez zanieczyszczenia emitujące światło ultrafioletowe, dlatego kwarc o wysokiej czystości jest podstawowym podłożem do wytwarzania precyzyjnych płytek kwarcowych i elementów optycznych w fotolitografii w głębokim i ekstremalnym ultrafiolecie. Podsumowując, współczynnik przepuszczalności w scenariuszu fotolitografii bezpośrednio wyznacza górną granicę możliwości produkcyjnych.
Odporność na temperaturę: Temperatura mięknięcia materiału wynosi około 1730 ℃. Może być używany nieprzerwanie przez długi czas w temperaturze 120 ℃ i wytrzymuje krótkotrwałą temperaturę 1450 ℃. Nadaje się do rur kwarcowych, łodzi kwarcowych i tygli kwarcowych stosowanych w piecach wysokotemperaturowych. Niezwykle niski współczynnik rozszerzalności cieplnej zapewnia doskonałą odporność na szok termiczny, a produkty nie pękają pod wpływem nagłego chłodzenia i ogrzewania, a wymiary pozostają stabilne.
Stabilność chemiczna: Oprócz kwasu fluorowodorowego jest odporny na większość silnych kwasów, takich jak kwas siarkowy, kwas azotowy i woda królewska. Jego odporność na korozję w wysokiej temperaturze jest również wyjątkowa. Stosowany jest głównie do antykorozyjnych pierścieni kwarcowych, akcesoriów do czyszczenia zbiorników i niestandardowych instrumentów kwarcowych.

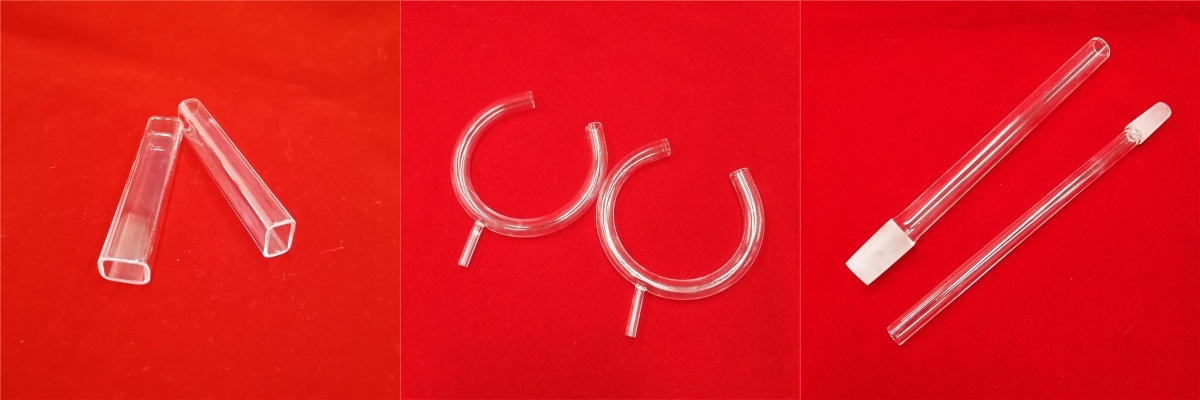

Powodem jego odporności na wysokie temperatury jest główny składnik kwarcu, dwutlenek krzemu. Struktura wiązania krzem-tlen jest trwała. W warunkach wysokiej temperatury półprzewodników wynoszącej 1200 ℃ nie jest podatny na odkształcenia i nadaje się do elementów konstrukcyjnych, takich jak rurki kwarcowe i tygle kwarcowe. Jego współczynnik rozszerzalności cieplnej wynosi tylko jedną piętnastą współczynnika rozszerzalności zwykłego szkła, które jest odporne na częste wstrząsy zimnem i gorącym oraz zapobiega pękaniu prętów kwarcowych i łódek kwarcowych. Jednocześnie kwarc nie ulega zniszczeniu w wyniku silnej korozji kwasowej i korozji wysokotemperaturowej i nadaje się do przygotowywania rur pieców dyfuzyjnych, czyszczenia wykładzin zbiorników i różnych niestandardowych instrumentów kwarcowych.

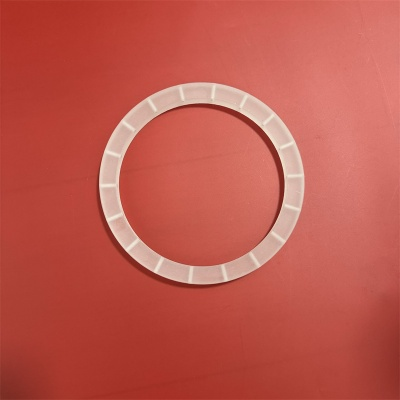

Materiał ten charakteryzuje się dużą rezystywnością objętościową i doskonałymi właściwościami izolacyjnymi. Może być stosowany do produkcji izolacyjnych pierścieni kwarcowych dystansowych, prętów kwarcowych pozycjonujących i izolacyjnych arkuszy kwarcowych. Utrzymuje stabilność elektryczną w wysokich temperaturach, zapobiegając wyciekom i szkodzeniu wydajności i niezawodności urządzeń półprzewodnikowych.
Rozkład pola elektrycznego wnęki podczas trawienia plazmowego i implantacji jonów jest w dużym stopniu zależny od materiału izolacyjnego; niedostateczna izolacja może prowadzić do odchyleń w głębokości trawienia i dawki implantacji jonów, a nawet spowodować uszkodzenie elektrostatyczne płytki i awarię urządzenia, zmniejszając uzysk komponentów kwarcowych.
Sam kwarc ma wysoką rezystywność i stabilną izolację w wysokich temperaturach. Bazując na pierścieniach kwarcowych, blachach kwarcowych i innych akcesoriach, powstaje niezawodna izolacja elektryczna, redukująca niekorzystny wpływ gazów procesowych i wiązek jonów na płytkę.
Powierzchnia materiału musi być gładka, gęsta i wolna od wad. Po przetworzeniu na elementy konstrukcyjne, takie jak rurki kwarcowe, łódki kwarcowe i tygle kwarcowe, wytrzymałość tych produktów musi być odpowiednia do warunków pracy. Średnice, grubości i płaskość arkuszy kwarcowych, pierścieni kwarcowych i nośników płytek muszą być ściśle kontrolowane, aby spełnić standardy precyzyjnej obróbki półprzewodników.
Zautomatyzowane linie produkcyjne półprzewodników wykorzystują różne narzędzia kwarcowe do przenoszenia płytek: wady powierzchniowe są podatne na gromadzenie się brudu i zanieczyszczanie płytek, powodując awarie obwodów; Odchylenia wielkości mogą prowadzić do mechanicznego zmiażdżenia płytek przez mechaniczną rękę, a niedokładna płaskość szkła kwarcowego stosowanego w fotolitografii może również powodować nieprawidłowe ogniskowanie. Dlatego też gotowe produkty, takie jak blachy kwarcowe, rurki kwarcowe, pręty kwarcowe, pierścienie kwarcowe, łódeczki kwarcowe i tygle kwarcowe nie mogą mieć wad powierzchniowych, a tolerancje wielkości muszą być kontrolowane w zakresie mikrometrów.
Pytanie 1: Jaka jest wymagana przepuszczalność światła szkła kwarcowego stosowanego w maszynach litograficznych?
Odpowiedź: Przepuszczalność światła szkła kwarcowego w maszynach litograficznych musi przekraczać 93%.
Pytanie 2: Dlaczego należy ściśle kontrolować zawartość grup hydroksylowych w przypadku kwarcu stosowanego w procesach dyfuzji i utleniania w wysokiej temperaturze?
Odpowiedź: Grupy hydroksylowe powodują skurcz i mikropęknięcia związane z przemianą fazową kwarcu, co może nawet skutkować pękaniem rur pieca i uszkodzeniem płytek; dlatego też zawartość grup hydroksylowych musi być kontrolowana poniżej 5 ppm.
Pytanie 3: Jaki negatywny wpływ będzie miała niewystarczająca przepuszczalność litograficznego szkła kwarcowego?
Odpowiedź: Światło zostanie pochłonięte i rozproszone, powodując rozmycie wzorów, zniekształcenie krawędzi i odchylenie szerokości linii wytrawionego obwodu od wymagań projektowych, co jeszcze bardziej zmniejszy dokładność litografii i wpłynie na wydajność chipa.
Pytanie 4: Dlaczego wydajność izolacji elektrycznej jest ważna w przypadku półprzewodnikowych elementów kwarcowych?
Odpowiedź: Stabilizuje pole elektryczne w komorach trawienia i implantacji jonów; słaba izolacja powoduje nierówną głębokość trawienia, niedokładną dawkę implantacji, uszkodzenia elektrostatyczne płytek i awarię urządzenia, obniżając wydajność produktu.
Pytanie 5: Dlaczego gotowe półprzewodnikowe produkty kwarcowe wymagają ścisłej dokładności wymiarowej i nieskazitelnych powierzchni?
Odpowiedź: Wady powierzchniowe łatwo gromadzą zanieczyszczenia i zanieczyszczają płytki, powodując awarie obwodów; odchylenie wymiarowe może prowadzić do zmiażdżenia płytek przez manipulator, a słaba płaskość kwarcu litograficznego będzie powodować nieprawidłowości w ogniskowaniu.
