W jaki sposób elektroda referencyjna Ag AgCl utrzymuje stabilny potencjał?

Dokładność każdego pomiaru elektrody roboczej zależy całkowicie od absolutnej stabilności półogniwa odniesienia. Potencjalny dryf stwarza poważne ryzyko operacyjne. Otrzymujesz zagrożone dane analityczne, nieudane partie kontroli jakości i zmarnowane godziny laboratoryjne na rozwiązywanie fałszywych alarmów. Problemy te często wynikają z degradacji lub niewłaściwie dobranych elektrod, które słabo oddziałują ze złożonymi matrycami próbek. Ograniczenie tego ryzyka wymaga zrozumienia mechaniki termodynamicznej, materiałów połączeń i ograniczeń środowiskowych nieodłącznie związanych z układem srebro/chlorek srebra. Ocena, wybór i utrzymywanie prawidłowej konfiguracji elektrod dla określonych zastosowań analitycznych zapewnia integralność danych. Opanowując fizyczne i chemiczne zasady rządzące tymi urządzeniami, można wyeliminować błędne odczyty i zapewnić powtarzalne, bardzo dokładne pomiary elektrochemiczne w różnych środowiskach testowych.

• Równowaga termodynamiczna: Elektroda odniesienia Ag AgCl osiąga stały potencjał w wyniku odwracalnej reakcji redoks, ściśle regulowanej przez utrzymującą się aktywność jonów chlorkowych w elektrolicie wewnętrznym.

• Integralność złącza: Fizyczny interfejs — często porowaty ceramiczny mostek solny — ma kluczowe znaczenie dla utrzymania ciągłości elektrycznej, jednocześnie zapobiegając zanieczyszczeniu próbki i minimalizując potencjały złącza cieczowego.

• Wrażliwości środowiskowe: Wahania temperatury i matryce próbek zawierające siarczki lub metale ciężkie bezpośrednio wpływają na stabilność, co wymaga specjalnych konfiguracji, takich jak konstrukcje z podwójnym złączem.

• Zarządzanie cyklem życia: Stała wydajność wymaga rygorystycznych protokołów konserwacji, w tym odpowiednich rozwiązań w zakresie przechowywania, regularnego uzupełniania elektrolitu i weryfikacji względem głównej elektrody odniesienia.

Rola elektrody odniesienia w układach elektrochemicznych

W standardowej konfiguracji z trzema elektrodami elektroda referencyjna pełni pojedynczą funkcję. Uzupełnia obwód elektryczny, zapewniając jednocześnie stabilne, znane napięcie uziemienia. To napięcie bazowe pełni rolę punktu zakotwiczenia, względem którego w sposób ciągły mierzony i kontrolowany jest potencjał elektrody roboczej. Bez stabilnego punktu odniesienia potencjostat nie może dokładnie przyłożyć ani zmierzyć napięcia niezbędnego do wywołania pożądanych reakcji elektrochemicznych na styku elektrody roboczej. Półogniwo odniesienia musi przepuszczać minimalny prąd, aby zapobiec polaryzacji. Dzięki temu jego potencjał pozostaje stały niezależnie od dynamicznych zmian zachodzących w innych częściach komórki.

Potencjalna stabilność jest ostatecznym miernikiem oceny każdego systemu odniesienia. Nawet dryft na poziomie miliwoltów może całkowicie unieważnić wrażliwe techniki analityczne. W woltamperometrii cyklicznej zmieniający się potencjał odniesienia zniekształca pozycje szczytowe. Prowadzi to do nieprawidłowej identyfikacji form redoks lub niedokładnych obliczeń kinetyki reakcji. Podczas miareczkowania potencjometrycznego lub pomiarów pH dryft linii bazowej przekłada się bezpośrednio na błąd pomiaru. Może to spowodować, że całe partie produktu nie będą spełniały specyfikacji jakościowych. W długotrwałych testach korozji niestabilne odniesienie przesłania subtelne zmiany napięcia, które wskazują na początek wżerów lub pasywacji. Utrzymanie absolutnej stabilności jest podstawowym wymogiem generowania prawidłowych danych elektrochemicznych.

Termodynamika elektrody odniesienia Ag AgCl

Rdzeń elektrody odniesienia Ag AgCl opiera się na interfejsie półprzewodnikowym regulowanym przez odwracalną parę redoks. Srebrny drut pokryty stałą warstwą chlorku srebra jest zanurzony w roztworze elektrolitu zawierającym znane stężenie jonów chlorkowych. Ta równowaga metal-jon zapewnia stałą wymianę ładunku na granicy faz. Reakcja przebiega w obu kierunkach z równą szybkością, gdy nie jest przyłożony prąd zewnętrzny. Ponieważ srebro i chlorek srebra występują w postaci faz stałych o jednostkowej aktywności, nie zmieniają one składu chemicznego otaczającego elektrolitu. Dzięki temu system może utrzymywać stan ustalony przez czas nieokreślony w idealnych warunkach.

Równanie Nernsta matematycznie dyktuje zachowanie tego układu. Pokazuje, że potencjał elektrody zależy wyłącznie od aktywności jonów chlorkowych w wewnętrznym roztworze wypełniającym. Utrzymanie nasyconego lub dokładnie znanego stężenia chlorku potasu (KCl) lub chlorku sodu (NaCl) jest niepodlegającym negocjacjom czynnikiem zapobiegającym potencjalnej zmianie. Jeżeli stężenie chlorków zmienia się w wyniku odparowania, rozcieńczenia lub zanieczyszczenia, równowaga ulega przesunięciu. Potencjał dryfuje odpowiednio. Ta ścisła zależność termodynamiczna wymaga rygorystycznej kontroli nad wewnętrznym składem elektrolitu.

Operatorzy muszą wybierać pomiędzy nasyconymi i nienasyconymi roztworami wypełniającymi. Każdy z nich przedstawia różne profile termodynamiczne. Nasycone roztwory KCl mają tę zaletę, że utrzymują stały potencjał nawet w przypadku odparowania części wody. Nadmiar stałej soli po prostu się rozpuszcza, aby utrzymać nasycenie. Jednakże roztwory nasycone są bardzo podatne na wytrącanie wywołane temperaturą. Spadek temperatury powoduje tworzenie się kryształków soli, które mogą zatkać złącze. I odwrotnie, roztwory nienasycone, takie jak 3M lub 3,5M KCl, zapewniają doskonałą stabilność temperaturową. Są odporne na krystalizację w niższych temperaturach. Kompromisem jest ich wrażliwość na parowanie. Jakakolwiek utrata wody zwiększa stężenie chlorków, powodując natychmiastową i trwałą zmianę potencjału odniesienia.

Porównując system Ag/AgCl z historycznymi alternatywami, jego dominacja we współczesnych laboratoriach staje się wyraźna. Elektroda kalomelowa opiera się na równowadze rtęć/chlorek rtęci. Chociaż jest wysoce stabilny, został w dużej mierze wycofany ze względu na poważne zagrożenia dla środowiska i zdrowia związane z toksycznością rtęci. Standardowa elektroda wodorowa (SHE) służy jako teoretyczna linia bazowa zerowego napięcia dla wszystkich potencjałów elektrochemicznych. Wymaga to jednak barbotowania wysoce łatwopalnego wodoru nad platynowaną elektrodą platynową zanurzoną w mocnym kwasie. To sprawia, że ​​SHE jest całkowicie niepraktyczna w codziennym użytkowaniu laboratoryjnym lub terenowym. System Ag/AgCl zapewnia optymalną równowagę bezpieczeństwa, praktycznej użyteczności i stabilności termodynamicznej.

Ocena technologii połączeń: jak wewnętrzny elektrolit spotyka się z próbką

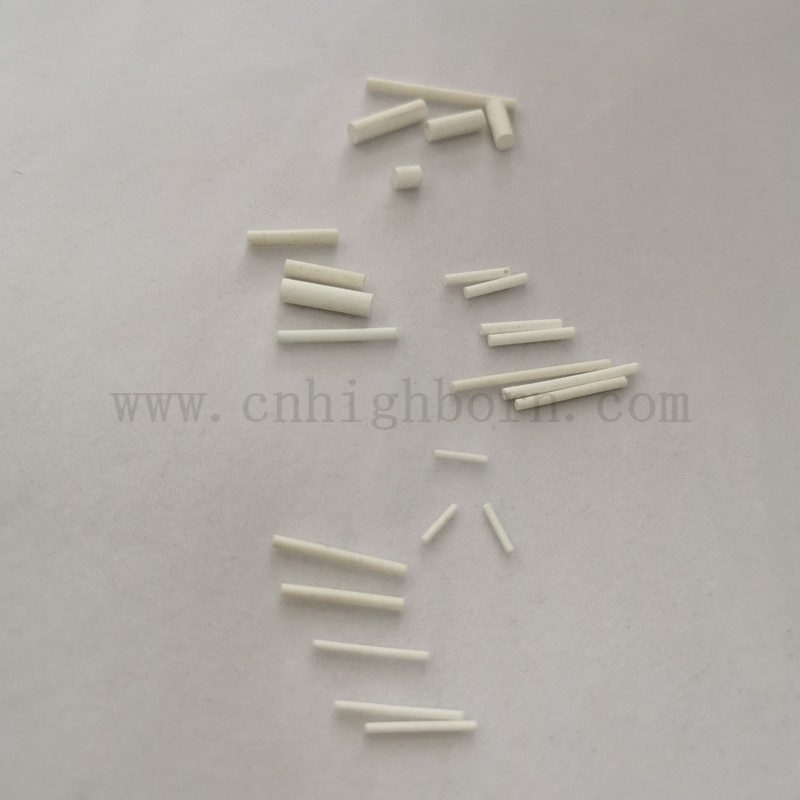

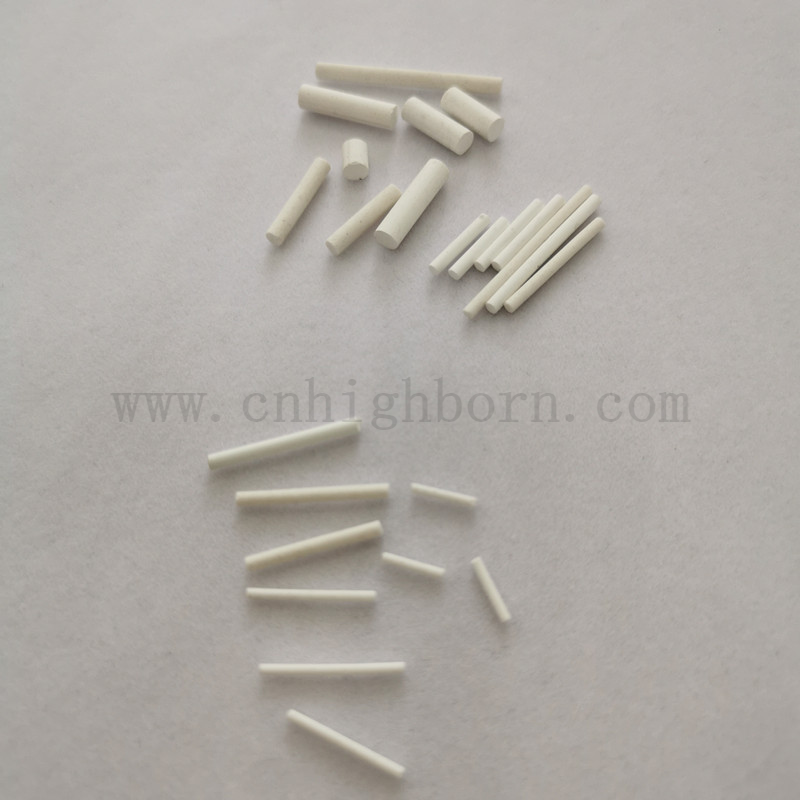

Fizycznym interfejsem pomiędzy wewnętrznym elektrolitem a próbką zewnętrzną zarządza złącze. Często przybiera to postać porowatego ceramicznego mostka solnego . Składnik ten zapewnia delikatną równowagę. Musi umożliwiać kontrolowany, bardzo powolny wyciek wewnętrznego elektrolitu do próbki w celu ustalenia przewodności jonowej. To kończy obwód elektryczny. Jednocześnie musi ograniczać wymianę płynu w objętości, aby zapobiec przedostawaniu się próbki i zanieczyszczeniu wewnętrznego środowiska redoks. Mikroskopijne pory materiału ceramicznego tworzą krętą ścieżkę, która ułatwia migrację jonów, minimalizując jednocześnie fizyczne mieszanie.

Wybór odpowiedniego materiału złącza wymaga dopasowania właściwości fizycznych złącza do charakterystyki matrycy próbki. Standardowe złącze ceramiczne elektrody odniesienia doskonale sprawdza się w czystych roztworach wodnych. Zapewnia stałe i przewidywalne natężenie przepływu. Jednakże w próbkach brudnych, mętnych lub zawierających duże cząstki stałe pory ceramiki szybko się zatykają. W tych środowiskach preferowane są porowate złącza PTFE (teflon). Ich nieprzywierająca powierzchnia jest odporna na zabrudzenie i odpycha cząsteczki. W przypadku środowisk o dużej lepkości lub próbek, które mają tendencję do powlekania powierzchni, złącze szklanej tulei zapewnia duże natężenie przepływu i łatwą do czyszczenia powierzchnię styku. Złącza światłowodowe stanowią tanią, uniwersalną alternatywę do podstawowych testów cieczy, ale brakuje im trwałości ceramiki lub PTFE.

Zarządzanie potencjałami połączeń płynnych i łagodzenie ryzyka zatkania to codzienne wyzwania operacyjne. Potencjał złącza płynnego powstaje, gdy jony z wewnętrznego elektrolitu dyfundują do próbki z różną szybkością ze względu na różną ruchliwość. Jony potasu i chloru mają bardzo podobną ruchliwość, dlatego preferowanym elektrolitem jest KCl. Jeśli złącze się zatka, potencjał ten staje się niestabilny. Zatykanie często występuje, gdy wewnętrzny elektrolit wchodzi w interakcję z niekompatybilnymi jonami próbki. Jeśli nasycony elektrolit KCl napotka próbkę zawierającą duże ilości srebra lub ołowiu, nierozpuszczalne chlorki wytrącają się bezpośrednio w porach złącza. Ocena natężenia przepływu w złączach na podstawie lepkości i zawartości cząstek stałych w docelowym zastosowaniu zapobiega tym zatorom.

Ramy doboru: Dopasowanie elektrody do zastosowania

Pierwszą decyzją przy wyborze elektrody jest wybór pomiędzy konfiguracją z pojedynczym i podwójnym złączem. Konstrukcja jednozłączowa charakteryzuje się jedną porowatą granicą oddzielającą wewnętrzny element Ag/AgCl i otaczający go elektrolit bezpośrednio od próbki. Działa to doskonale w przypadku łagodnych roztworów wodnych. Konstrukcja z podwójnym złączem ogranicza zanieczyszczenie poprzez izolację wewnętrznego elementu Ag/AgCl za drugą, konfigurowalną komorą elektrolitu. Zewnętrzna komora oddziałuje z próbką, osłaniając delikatną równowagę wewnętrzną przed substancjami reaktywnymi. Ta konfiguracja jest obowiązkowa podczas testowania próbek, które w przeciwnym razie mogłyby zatruć srebrny drut lub wytrącić osad w pojedynczym złączu.

Wodne i niewodne rozpuszczalniki stwarzają zupełnie inne wyzwania. Standardowych wodnych elektrod referencyjnych nie można zanurzać bezpośrednio w rozpuszczalnikach niewodnych ani organicznych. Takie postępowanie wprowadza masywne, niestabilne potencjały połączeń cieczy na granicy faz wodno-organicznej. Często powoduje natychmiastowe wytrącanie się soli, ponieważ wodny roztwór KCl jest nierozpuszczalny w większości substancji organicznych, natychmiast zatykając frytę. Aby sobie z tym poradzić, laboratoria wykorzystują konfiguracje z podwójnym złączem, w których komora zewnętrzna jest wypełniona elektrolitem kompatybilnym z próbką organiczną. Alternatywnie, w układach niewodnych stosuje się elektrody pseudoodniesienia, chociaż ich potencjał należy skalibrować wewnętrznie przy użyciu znanego standardu redoks, takiego jak ferrocen.

W projekcie eksperymentu należy uwzględnić profile zależności od temperatury i histerezy. Rzeczywistość termodynamiczna jest taka, że ​​potencjał układu Ag/AgCl zmienia się przewidywalnie wraz z temperaturą. Reguluje to współczynnik temperaturowy równania Nernsta. Jeśli elektroda zostanie przeniesiona z gorącej próbki do zimnej próbki, ulega histerezie termicznej. Jest to opóźnienie w powrocie do stabilnego potencjału, ponieważ wewnętrzne składniki powoli osiągają równowagę termiczną. Operatorzy muszą zapewnić wystarczający czas na osiągnięcie stanu równowagi przed zarejestrowaniem pomiarów, aby uniknąć przejściowych błędów termicznych.

Degradacja, zanieczyszczenie i podatności na zagrożenia

Niekompatybilności chemiczne szybko niszczą stabilność półogniwa odniesienia. Specyficzne matryce próbek uruchamiają mechanizmy zatrucia, które trwale zmieniają wewnętrzne środowisko redoks. Pod wpływem siarczków, białek, cyjanków lub jonów metali ciężkich powłoka chlorku srebra na wewnętrznym drucie ulega szkodliwym reakcjom chemicznym. Siarczki natychmiast reagują ze srebrem, tworząc siarczek srebra. Jest to wysoce nierozpuszczalny czarny osad, który pokrywa drut i zmienia gęstość prądu wymiany, przesuwając potencjał w nieprzewidywalny sposób. Białka mogą ulegać denaturacji i wiązać się z porowatą frytą, całkowicie blokując przepływ jonów i przerywając obwód elektryczny.

Rozcieńczenie elektrolitu stanowi kolejną poważną lukę. Jeżeli ciśnienie hydrostatyczne wewnątrz elektrody spadnie poniżej ciśnienia próbki, próbka płynu przedostanie się przez złącze. To wtargnięcie osłabia wewnętrzne stężenie jonów chlorkowych. Jakakolwiek zmiana aktywności chlorku powoduje przewidywalną, ale wysoce problematyczną zmianę potencjału odniesienia. Podobnie, jeśli otwór wlewowy pozostanie otwarty podczas długotrwałego przechowywania, woda wyparuje. Powoduje to koncentrację jonów chlorkowych i powoduje odpowiedni dryft potencjału. Utrzymanie dokładnego składu chemicznego roztworu do napełniania wewnętrznego jest sprawą najwyższej wagi.

Realia wdrożenia: konserwacja, przechowywanie i naprawy

Prawidłowe protokoły napełniania i uzupełniania elektrolitu decydują o żywotności urządzenia. Wewnętrzny roztwór wypełniający musi być utrzymywany na optymalnym poziomie, aby zapewnić prawidłowe ciśnienie hydrostatyczne. Wymusza to powolny przepływ elektrolitu na zewnątrz i zapobiega przedostawaniu się próbki. Operatorzy muszą bezwzględnie unikać zatrzymywania pęcherzyków powietrza w pobliżu wewnętrznego srebrnego drutu lub na wewnętrznej powierzchni fryty ceramicznej. Pęcherzyki przerywają ciągłość elektryczną i powodują błędne, zaszumione sygnały. Podczas aktywnych pomiarów otwór wlewowy musi pozostać otwarty, aby ciśnienie atmosferyczne mogło przepchnąć elektrolit przez złącze.

Protokoły przechowywania bezpośrednio wpływają na integralność złącza i zapobiegają wysychaniu. Krótkoterminowe przechowywanie wymaga zanurzenia złącza w roztworze dokładnie odpowiadającym elektrolitowi wewnętrznemu. Zapobiega to brakowi równowagi ciśnienia osmotycznego, który w przeciwnym razie powodowałby przedostawanie się wody do elektrody lub z niej, zmieniając stężenie wewnętrzne. Protokoły długoterminowego przechowywania różnią się w zależności od producenta, ale często obejmują uszczelnienie otworu wlewowego i zakrycie złącza kołpakiem ochronnym wypełnionym elektrolitem. Elektrod referencyjnych nie wolno w żadnym wypadku przechowywać w wodzie dejonizowanej (DI). Woda DI agresywnie wypłukuje jony z roztworu wewnętrznego przez złącze, szybko zmniejszając stężenie chlorków i niszcząc elektrodę.

Ustanowienie protokołów kalibracji przy użyciu głównych elektrod odniesienia zapewnia ważność danych w czasie. Laboratoria muszą przechowywać nieużywaną, nieskazitelną elektrodę referencyjną w idealnych warunkach. Rutynowa weryfikacja polega na pomiarze różnicy potencjałów pomiędzy aktywnymi roboczymi elektrodami odniesienia i elektrodą wzorcową w prostym roztworze soli. Jeśli różnica potencjałów przekracza określoną tolerancję, elektroda robocza uległa degradacji i wymaga konserwacji lub wymiany. Praktyka ta wykrywa degradację na poziomie miliwoltów na długo przed dyskretnym uszkodzeniem danych eksperymentalnych.

Rozwiązywanie problemów i naprawa uszkodzonego systemu może uratować kosztowny sprzęt. Strategie łagodzące, które można zastosować, obejmują:

1. Odblokowywanie porowatego ceramicznego mostka solnego: Drobne drewniaki można często usunąć, zanurzając złącze w ciepłej wodzie w celu rozpuszczenia skrystalizowanych soli. W przypadku zanieczyszczeń organicznych wymagane jest przemywanie specjalnym rozpuszczalnikiem. Nagromadzenie białka wymaga leczenia enzymatycznymi środkami czyszczącymi, takimi jak pepsyna w kwasie solnym.

2. Nawodnienie wyschniętego złącza: Jeśli elektroda zostanie wystawiona na działanie powietrza, fryta ceramiczna wyschnie i zablokuje przewodność. Przywrócenie polega na zanurzeniu złącza w ciepłym roztworze elektrolitu i przyłożeniu delikatnego podciśnienia do otworu wlewowego, aby wyciągnąć płyn z powrotem przez mikroskopijne pory.

3. Ponowne chlorowanie drutu srebrnego: Jeśli wewnętrzna powłoka AgCl zostanie usunięta lub poważnie zanieczyszczona, można ją zregenerować. Opróżnij elektrodę, oczyść srebrny drut rozcieńczonym kwasem azotowym i ponownie osadź elektrochemicznie świeżą, jednolitą warstwę AgCl poprzez anodowanie drutu w roztworze bogatym w chlorki przy użyciu zasilacza prądu stałego.

Wniosek

Przeprowadź audyt aktualnego asortymentu elektrod, aby upewnić się, że typy złączy odpowiadają ich głównym zastosowaniom. Ustal ścisły harmonogram kalibracji elektrody głównej, aby wykryć dryf, zanim wpłynie on na wyniki. Skonsultuj się ze specyfikacjami technicznymi dostawcy, aby sprawdzić, czy protokoły przechowywania i rozwiązania napełniania są dokładnie zgodne z wymaganiami producenta dotyczącymi materiałów połączeniowych specyficznych dla danego zastosowania.

Często zadawane pytania

P: Co powoduje dryft elektrody odniesienia Ag AgCl?

Odp.: Dryft jest spowodowany głównie zmianami wewnętrznego stężenia jonów chlorkowych w wyniku odparowania elektrolitu lub wtargnięcia próbki. Zatykanie złączy przez wytrącone sole lub białka, a także szybkie wahania temperatury wywołujące histerezę termiczną, również powodują znaczną potencjalną niestabilność.

P: Jak prawidłowo przechowywać elektrodę odniesienia Ag AgCl?

Odp.: Przechowuj elektrodę ze złączem zanurzoną w roztworze odpowiadającym jej wewnętrznemu roztworowi wypełniającemu. Zapobiega to zaburzeniom równowagi ciśnienia osmotycznego. Nigdy nie przechowuj elektrody w wodzie dejonizowanej, ponieważ spowoduje to szybkie wypłukiwanie jonów i zniszczenie wewnętrznego stężenia.

P: Jaki jest cel porowatego ceramicznego mostu solnego?

Odp.: Porowaty ceramiczny mostek solny zapewnia fizyczną barierę, która ogranicza mieszanie się płynu w masie pomiędzy wewnętrznym elektrolitem a próbką zewnętrzną. Jednocześnie jego mikroskopijne pory umożliwiają kontrolowany wyciek jonów w celu utrzymania przewodności jonowej i uzupełnienia obwodu elektrycznego.

P: Czy można używać elektrody Ag/AgCl w wysokich temperaturach?

Odp.: Podczas stosowania w podwyższonych temperaturach potencjał zmienia się w przewidywalny sposób w zależności od współczynnika temperaturowego. W bardzo wysokich temperaturach zwiększa się rozpuszczalność AgCl, potencjalnie niszcząc wewnętrzną powłokę drutu. Histereza termiczna występuje podczas szybkich zmian temperatury, co wymaga czasu na osiągnięcie stanu równowagi.

P: Kiedy powinienem wybrać elektrodę dwuzłączową zamiast jednozłączowej?

Odp.: Wybierz elektrodę z podwójnym złączem do pomiaru próbek zawierających siarczki, metale ciężkie, białka lub rozpuszczalniki niewodne. Dodatkowa komora zewnętrzna izoluje wewnętrzny srebrny drut od tych reaktywnych związków, zapobiegając zatruciu i wytrącaniu się złączy.

P: Jak często należy wymieniać wewnętrzny elektrolit?

Odp.: Wymień wewnętrzny elektrolit, gdy poziom płynu znacznie spadnie, jeśli podejrzewa się zanieczyszczenie lub jeśli w roztworach nienasyconych wytrącają się kryształy soli. Harmonogramy rutynowych konserwacji powinny narzucać spłukiwanie i uzupełnianie co kilka miesięcy w zależności od częstotliwości użytkowania.

P: Jak mogę sprawdzić, czy moja elektroda odniesienia jest nadal dokładna?

Odp.: Sprawdź dokładność, mierząc różnicę napięcia między podejrzaną elektrodą a nieskazitelną, nieużywaną główną elektrodą odniesienia zanurzoną w prostym roztworze KCl. Różnica większa niż ±5 miliwoltów wskazuje na degradację, wymagającą czyszczenia, ponownego nawodnienia lub wymiany.
