Przy projektowaniu układów optycznych, sprzętu półprzewodnikowego i instrumentów laserowych wybór materiałów często bezpośrednio wpływa na ogólną wydajność całego urządzenia. Wśród nich szkło kwarcowe, ze względu na doskonałą przepuszczalność światła i odporność na ciepło, stało się niezbędnym podstawowym materiałem w dziedzinie produkcji wysokiej klasy. Jednak wielu inżynierów stwierdza, że przy wyborze modeli na rynku dostępne są różne metody etykietowania, takie jak JGS1, JGS2, JGS3, a także ZS, KS, HS itp., co utrudnia ich rozróżnienie na pierwszy rzut oka. W tym artykule systematycznie badane będą odpowiednie relacje między tymi modelami z trzech perspektyw: charakterystyki widmowej, procesów produkcyjnych i ewolucji standardów.
Seria JGS to najpowszechniej używana nazwa zwyczajowa w branży. Ten system nazewnictwa dzieli optyczne szkło kwarcowe na trzy kategorie, z których każda jest zoptymalizowana pod kątem różnych długości fal roboczych.

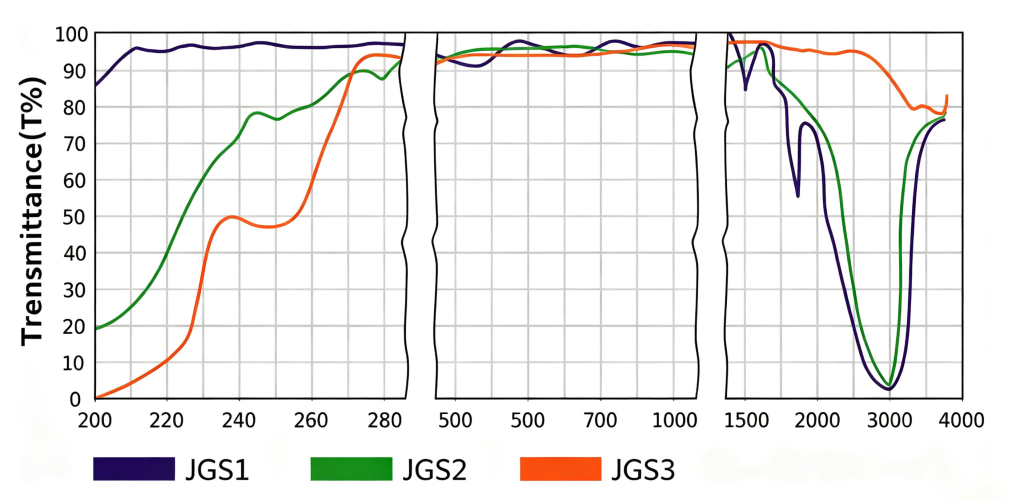

Szkło kwarcowe JGS1 zostało specjalnie zaprojektowane do pracy w zakresie długości fal dalekiego ultrafioletu, a jego efektywny zakres transmisji światła obejmuje od 185 do 2500 nanometrów. Przy długości fali 185 nanometrów jego przepuszczalność może sięgać nawet 90%, co czyni go preferowanym materiałem do wysokiej klasy układów optycznych, takich jak litografia w głębokim ultrafiolecie i transmisja lasera ultrafioletowego. Z punktu widzenia struktury wewnętrznej JGS1 prawie nie zawiera pęcherzyków i ma wyjątkowo niską zawartość zanieczyszczeń, przy czym czystość materiału jest najwyższa spośród trzech modeli. Należy jednak zauważyć, że zawartość grup hydroksylowych jest stosunkowo wysoka, co może powodować dodatkowe piki absorpcji w niektórych zastosowaniach w podczerwieni. Ogólnie rzecz biorąc, jeśli Twój sprzęt działa w zakresie głębokiego ultrafioletu, JGS1 jest jednym z najbardziej dojrzałych wyborów dostępnych obecnie na rynku.
Zakres transmisji światła szkła kwarcowego JGS2 wynosi od 220 do 2500 nanometrów. Wykazuje doskonałą wydajność transmisji zarówno w obszarach światła ultrafioletowego, jak i światła widzialnego, ale ogólna szybkość transmisji jest nieco niższa niż JGS1. Zaletą tego materiału jest jego ekonomiczność. Nadaje się do stosowania w przyrządach optycznych średniej i wysokiej klasy, sprzęcie do kontroli przemysłowej itp., które mają określone wymagania dotyczące wydajności, ale ograniczone budżety. JGS2 wytwarzany jest metodą topienia wodoru i tlenu i zawiera wewnątrz strukturę mikrocząstek oraz niewielką ilość zanieczyszczeń metalicznych. W przypadku większości przemysłowych systemów optycznych różnice te mieszczą się w akceptowalnym zakresie, a przewaga kosztowa jest bardzo oczywista.
Szkło kwarcowe JGS3 jest przeznaczone do pracy w zakresie długości fal podczerwieni, a jego zakres roboczy obejmuje 260 do 3500 nanometrów. W przeciwieństwie do poprzednich dwóch modeli, JGS3 nie ma wyraźnego pasma absorpcji w obszarze od 2600 do 2800 nanometrów, a jego transmitancja w podczerwieni pozostaje powyżej 85%, co czyni go bardzo odpowiednim do zastosowań takich jak kamery termowizyjne, sprzęt do pomiaru temperatury w podczerwieni i ścieżki optyczne lasera CO2. Zawartość grup hydroksylowych w JGS3 jest wyjątkowo niska, co gwarantuje, że absorpcja grup hydroksylowych w zakresie długości fal podczerwieni nie ma na nie wpływu. Wewnątrz może jednak znajdować się niewielka ilość drobnych pęcherzyków i struktur cząstek. Jeśli długość fali roboczej mieści się głównie w zakresie podczerwieni, JGS3 jest niezawodną opcją, która została sprawdzona w długoterminowych testach rynkowych.
Dlaczego JGS1, JGS2 i JGS3, wszystkie wykonane ze szkła kwarcowego , wykazują tak znaczące różnice w wydajności widmowej? Odpowiedź kryje się w procesach produkcyjnych. Różne techniki produkcyjne określają wewnętrzną strukturę materiałów, zawartość zanieczyszczeń i ostateczny zakres długości fal.
Optyczne szkło kwarcowe JGS1 jest produkowane w procesie chemicznego osadzania tetrachlorku krzemu. W procesie tym jako surowiec wykorzystuje się gazowy tetrachlorek krzemu o wysokiej czystości, który jest hydrolizowany w płomieniu wodorowo-tlenowym, a następnie osadzany w celu nadania kształtu. Ponieważ surowiec występuje w postaci gazowej, prawie nie wprowadza zanieczyszczeń stałych, dzięki czemu wewnątrz gotowego produktu prawie nie powstają pęcherzyki, a zawartość zanieczyszczeń metalicznych można kontrolować na wyjątkowo niskim poziomie. Jednakże produktami ubocznymi procesu osadzania chemicznego są duże ilości grup hydroksylowych, które pozostają w materiale. Jest to podstawowy powód, dla którego JGS1 dobrze radzi sobie w paśmie ultrafioletowym, ale ma szczyty absorpcji w paśmie podczerwieni.
Ultrafioletowe szkło kwarcowe JGS2 produkowane jest metodą topienia wodorowo-tlenowego. W procesie tym jako surowce wykorzystuje się naturalny piasek kwarcowy lub kruszony kwarc, który następnie topi się bezpośrednio w płomieniu wodorowo-tlenowym. Ponieważ same surowce zawierają pewną ilość zanieczyszczeń metalicznych, a podczas topienia mogą mieszać się zanieczyszczenia z otoczenia, zawartość zanieczyszczeń metalicznych w JGS2 jest wyższa niż w JGS1. Jednocześnie istnieje w nim pewna struktura granic cząstek, a jej jednorodność optyczna jest nieco gorsza. Jednakże zawartość grup hydroksylowych w JGS2 jest znacznie niższa niż w JGS1, co sprawia, że ma on dobrą transmisję w zakresie od ultrafioletu do światła widzialnego, a jednocześnie nie wpływa na zastosowanie w zakresie podczerwieni, takim jak JGS1, ze względu na nadmierną zawartość grup hydroksylowych.
Szkło kwarcowe na podczerwień JGS3 produkowane jest metodą elektrooporową w próżni. W tym procesie piasek kwarcowy o wysokiej czystości umieszcza się w środowisku próżniowym i bezpośrednio topi poprzez ogrzewanie elektryczne, a następnie powoli schładza do postaci. Ponieważ w całym procesie nie bierze udziału płomień wodorowo-tlenowy, do materiału dostaje się bardzo niewiele grup hydroksylowych, więc zawartość hydroksylu w JGS3 jest wyjątkowo niska, co czyni go wysoce odpowiednim do wymagań transmisji w paśmie podczerwieni. Jednakże koszt metody elektrooporowej próżniowej polega na tym, że gazy śladowe pierwotnie obecne w piasku kwarcowym nie mogą zostać całkowicie wydalone w środowisku próżniowym i mogą tworzyć drobne pęcherzyki wewnątrz materiału. Jednocześnie pierwotne granice między cząstkami kwarcu mogą również częściowo pozostać strukturami cząsteczkowymi. Chociaż te mikroskopijne defekty nie wpływają na transmisję w paśmie podczerwieni, będą wykazywać pewne rozproszenie w obszarze światła widzialnego.
Kiedy wielu pracowników działu zakupów zetknie się ze szkłem kwarcowym, odkryje, że oprócz serii JGS istnieją również etykiety takie jak ZS, KS i HS. Nie są to dwa różne systemy materiałów, ale raczej konwencje nazewnictwa przyjęte w chińskiej normie branżowej JC/T 185 w różnych okresach historycznych. Zrozumienie tej historii ewolucji jest pomocne podczas przeglądania starych rysunków lub nawiązywania kontaktów z dostawcami z różnych epok, ponieważ umożliwia dokładną identyfikację wymagań materiałowych.
Najwcześniejsza wersja standardu z 1981 r. sklasyfikowała optyczne szkło kwarcowe zgodnie z pasmem widmowym zastosowania na trzy kategorie: optyczne szkło kwarcowe dalekiego ultrafioletu (JGS1), optyczne szkło kwarcowe w ultrafiolecie (JGS2) i optyczne szkło kwarcowe na podczerwień (JGS3). Ta wersja wywarła ogromny wpływ. Mimo że norma została zniesiona, nazwy serii JGS nadal często widuje się na rysunkach branżowych, zamówieniach i komunikacji technicznej ze względu na ich szerokie rozpowszechnienie i długotrwałe użytkowanie. Wielu starszych inżynierów rozpoznaje tylko oznaczenia JGS1, JGS2 i JGS3 i nie jest zaznajomionych z późniejszymi ZS, KS i HS.
Wersja normy z 1996 roku dodatkowo udoskonaliła klasyfikację, zmieniając ją na: optyczne szkło kwarcowe dalekiego ultrafioletu (ZS-1), optyczne szkło kwarcowe w ultrafiolecie (ZS-2), widzialne optyczne szkło kwarcowe (KS) i optyczne szkło kwarcowe na podczerwień (HS). Na tym etapie wyodrębniono obszar światła widzialnego jako odrębną kategorię (KS), co odzwierciedlało rosnące wówczas wymagania dotyczące selektywności pasmowej w urządzeniach optycznych. W tym systemie seria ZS obejmuje obszar ultrafioletu, KS odpowiada obszarowi światła widzialnego, a HS odpowiada obszarowi podczerwieni. Należy zauważyć, że w tej wersji istniały dwie podkategorie, ZS-1 i ZS-2, odpowiadające odpowiednio JGS1 i JGS2 oryginalnego systemu.
W aktualnej wersji normy z 2013 r. podzielono kategorie na trzy typy: optyczne szkło kwarcowe ultrafioletowe (ZS), widzialne szkło kwarcowe (KS) i optyczne szkło kwarcowe na podczerwień (HS). W porównaniu z wersją z roku 1996 najbardziej znaczącą zmianą jest eliminacja podkategorii ZS-1 i ZS-2, które ujednolicono jako ZS. Ponadto kod JGS nie pojawia się już w tekście standardowym. Doprowadziło to do sytuacji, w której na obecnym rynku występują podwójne nazewnictwa: dla tego samego materiału można go zapisać na starych rysunkach jako JGS1, co odpowiada ZS w obecnej normie, podczas gdy dostawcy mogą po prostu nazywać go szkłem kwarcowym odpornym na promieniowanie ultrafioletowe.
Z poprzedniej analizy wynika, że serie JGS i ZS/KS/HS to zasadniczo różne nazwy tego samego materiału w różnych wersjach norm. W przypadku faktycznego wyboru ważniejsze jest określenie odpowiedniego modelu szkła kwarcowego na podstawie konkretnego roboczego pasma długości fali, a nie skupianie się na samej nazwie.
Jeśli Twój sprzęt działa w zakresie fal ultrafioletowych, szczególnie w zakresie głębokiego ultrafioletu, zaleca się, aby dać pierwszeństwo szkłu kwarcowemu JGS1 lub ultrafioletowemu optycznemu szkłu kwarcowemu serii ZS. Materiały te charakteryzują się najwyższą przepuszczalnością w krótkim zakresie długości fal i najściślejszą kontrolą zanieczyszczeń, co czyni je głównym wyborem do zastosowań takich jak litografia ultrafioletowa, sterylizacja ultrafioletowa i transmisja lasera ultrafioletowego.
Jeśli Twój system obejmuje szerokie spektrum od ultrafioletu do światła widzialnego i masz określone wymagania dotyczące kosztów, szkło kwarcowe JGS2 jest dobrze przetestowaną, zrównoważoną opcją na rynku. Jego transmitancja jest nieco niższa niż JGS1, ale cena jest korzystniejsza, dzięki czemu nadaje się do wysokiej klasy sprzętu, takiego jak inspekcja przemysłowa i analiza fluorescencji, które są wrażliwe na koszty.
Jeśli Twoje zastosowanie koncentruje się na paśmie podczerwieni, np. obrazowaniu termowizyjnym, pomiarze temperatury w podczerwieni lub ścieżce optycznej lasera CO2, wówczas najbardziej odpowiednim wyborem będzie szkło kwarcowe JGS3 lub optyczne szkło kwarcowe na podczerwień serii HS. Materiały te mają wyjątkowo niską zawartość grup hydroksylowych i nie mają wyraźnych pików absorpcji w zakresie podczerwieni, co może zapewnić, że system osiągnie stabilną i wydajną transmitancję w całym paśmie podczerwieni.
Do zastosowań obejmujących widmo światła widzialnego, widzialne optyczne szkło kwarcowe serii KS według aktualnych standardów jest produktem specjalnie zoptymalizowanym dla zakresu długości fal 400-700 nanometrów. Należy zaznaczyć, że w systemie JGS nie ma bezpośredniego odpowiednika modelu KS, gdyż wersja normy z 1981 roku nie klasyfikowała oddzielnie zakresu światła widzialnego. Jeśli Twoje wymagania dotyczą wyłącznie zastosowań w świetle widzialnym, seria KS będzie bardziej precyzyjnym wyborem.
Podsumowując, podstawową zasadą wyboru optycznego szkła kwarcowego jest określenie modelu w oparciu o robocze pasmo długości fali, a nie ślepe dążenie do wyższych klas. Nie ma absolutnej wyższości ani niższości pomiędzy JGS1, JGS2 i JGS3. Są to jedynie zoptymalizowane wyniki dla różnych scenariuszy zastosowań. Aby w pełni poznać prawdziwą wartość każdego rodzaju szkła kwarcowego, niezbędny jest wybór odpowiedniego pasma długości fal.
Pytanie 1: Jaki jest związek pomiędzy JGS1, JGS2, JGS3 i ZS, KS, HS?
Odpowiedź: Są to różne nazwy tego samego typu optycznego szkła kwarcowego w różnych wersjach standardowych. JGS1 odpowiada ZS (ultrafiolet), JGS2 odpowiada również ZS, a JGS3 odpowiada HS (podczerwień). W systemie JGS KS nie ma bezpośredniego odpowiednika modelu.
Pytanie 2: W jakim paśmie częstotliwości najlepiej nadaje się JGS1?
Odpowiedź: JGS1 jest najbardziej odpowiedni dla zakresu długości fal dalekiego ultrafioletu (185–2500 nm) i jest stosowany w wysokiej klasy układach optycznych, takich jak litografia w głębokim ultrafiolecie i lasery ultrafioletowe.
Pytanie 3: Jakie są główne zalety JGS2 w porównaniu do JGS1?
Odpowiedź: Zaleta JGS2 polega na jego wysokiej opłacalności, z doskonałą przepuszczalnością w zakresie ultrafioletu do światła widzialnego, dzięki czemu nadaje się do zastosowań przemysłowych o ograniczonym budżecie, ale wymagających pewnych standardów wydajności.
Pytanie 4: Dlaczego JGS3 nadaje się do pasma podczerwieni, ale nie do pasma światła widzialnego?
Odpowiedź: Zawartość grup hydroksylowych w JGS3 jest wyjątkowo niska i nie ma wyraźnych pików absorpcji w obszarze podczerwieni. Wewnątrz mogą jednak znajdować się maleńkie pęcherzyki i struktury cząstek, które rozpraszają światło widzialne. Dlatego nadaje się głównie do zastosowań w podczerwieni.
Pytanie 5: Jaka jest podstawowa różnica między JGS1 i JGS3 pod względem procesu produkcyjnego?
Odpowiedź: JGS1 jest wytwarzany w procesie osadzania chemicznego, o wysokiej czystości, ale z dużą ilością grup hydroksylowych; JGS3 wytwarza się poprzez elektrofuzję próżniową, z bardzo małą liczbą grup hydroksylowych, ale prawdopodobnie zawierającą drobne pęcherzyki.
Pytanie 6: Jakie są podstawowe zasady wyboru szkła kwarcowego?
Odpowiedź: W oparciu o wybór pasm roboczych dla dalekiego ultrafioletu wybierz JGS1/ZS; dla podczerwieni wybierz JGS3/HS; dla czystego światła widzialnego wybierz KS. Nie goń ślepo za wyższymi ocenami.
