Porowate materiały ceramiczne i ich przyssawki próżniowe w produkcji półprzewodników: funkcja i zastosowanie

I. Przegląd właściwości porowatych materiałów ceramicznych

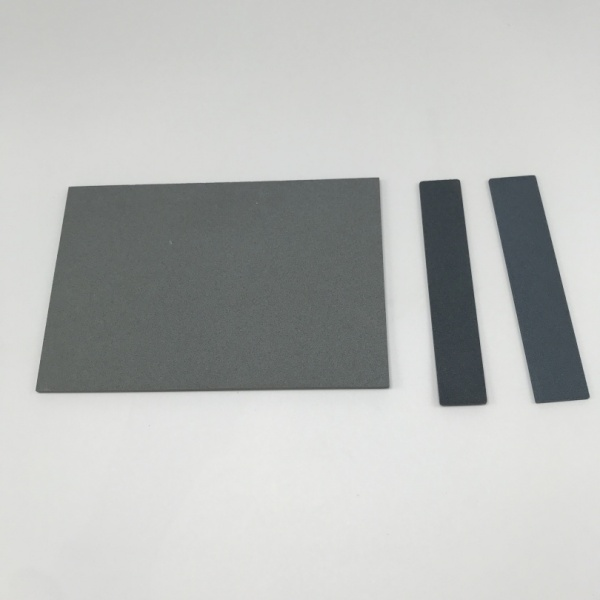

Ceramika porowata to nieorganiczne materiały niemetaliczne przygotowane w specjalnych procesach. Zawierają w swojej strukturze dużą liczbę regularnych lub nieregularnych porów, które mogą być ze sobą połączone lub niezależnie zamykane. Porowatość tego materiału zazwyczaj mieści się w zakresie od 20% do 90%, a wielkość porów może rozciągać się od skali nanometrowej do skali milimetrowej. Powodem, dla którego porowata ceramika jest tak ceniona w produkcji półprzewodników, jest głównie jej unikalna struktura porów oraz doskonała odporność termiczna, chemiczna i właściwości elektroizolacyjne samego materiału. Cechy te pozwalają mu odgrywać znaczącą rolę na różnych etapach produkcji półprzewodników, pomagając poprawić dokładność kontroli procesu, zapewnić wydajność produktu, a także przyczyniają się do zwiększenia długoterminowej stabilności operacyjnej sprzętu.

II. Przyssawki próżniowe - typowe zastosowanie porowatej ceramiki w sprzęcie półprzewodnikowym

Porowata ceramika ma różnorodne zastosowania w sprzęcie półprzewodnikowym. Przyssawki próżniowe są jednym z najbardziej reprezentatywnych typów. Te przyssawki wykorzystują porowatą ceramikę jako kluczowy element przenoszący obciążenie i odgrywają niezastąpioną rolę w procesach takich jak przenoszenie, pozycjonowanie i mocowanie płytek.

III. Struktura i zasada działania porowatych ceramicznych przyssawek próżniowych

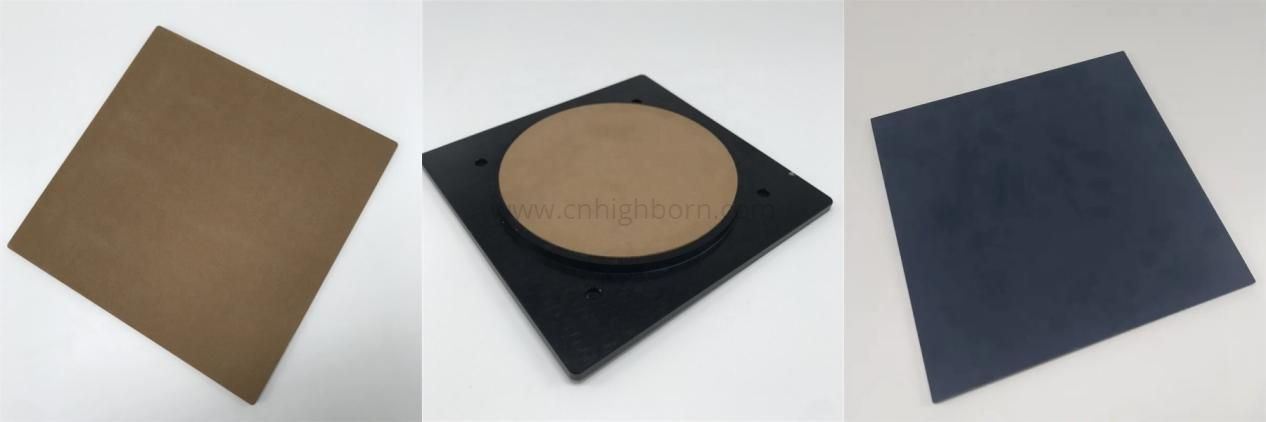

W procesie produkcji półprzewodników mocowanie i podpieranie przedmiotów obrabianych często wymaga użycia próżniowych urządzeń ssących. Typowym przedstawicielem tego typu sprzętu jest porowata ceramiczna przyssawka próżniowa. W tej przyssawce jako medium przewodzące próżnię wykorzystuje się porowatą płytę ceramiczną. Płytka jest osadzona we wgłębieniach podstawy, a jej obwód jest uszczelniony i szczelnie połączony z podstawą. Podstawa jest precyzyjnie wykonana z materiałów ceramicznych lub metalowych. Jeśli chodzi o praktyczny efekt stosowania, tradycyjne przyssawki, podczas adsorbowania detali typu foliowego, ze względu na duży rozmiar otworów na powierzchni, materiał foliowy łatwo zostaje uwięziony w otworach podczas pompowania próżniowego, powodując w ten sposób zmarszczki, zapadnięcia lub odkształcenia naprężeniowe i inne defekty. Jednakże przyssawka wykonana z porowatej ceramiki ma powierzchnię o drobnych i jednolitych strukturach mikroporów. Może zapewnić wystarczającą przyczepność, tworząc jednolite podparcie na powierzchni przedmiotu obrabianego, skutecznie eliminując w ten sposób problemy z jakością spowodowane lokalnymi naprężeniami lub odkształceniami. Ponadto porowata ceramiczna przyssawka próżniowa nie wytwarza również elektryczności statycznej, nie emituje pyłu i jest odporna na zużycie. Ma oczywiste zalety w środowisku produkcyjnym półprzewodników o niezwykle wysokich wymaganiach dotyczących czystości.

IV. Podstawowe parametry techniczne mikroporowatych ceramicznych przyssawek próżniowych

Z parametrów technicznych wynika, że ​​średnicę porów mikroporowatej ceramicznej przyssawki próżniowej można zwykle regulować w zakresie od 5 do 200 μm, porowatość wynosi około 30% do 50%, równomierność adsorpcji może osiągnąć poziom różnicy ciśnień ± 3 kPa w obszarze 10 × 10 mm, a płaskość i równoległość można kontrolować z dokładnością do mikrona. Te przyssawki można dostosować do popularnych rozmiarów płytek w zakresie od 2 cali do 12 cali, a obiekty przetwarzania obejmują materiały półprzewodnikowe, takie jak płytki na bazie krzemu, podłoża szafirowe i płytki z arsenku galu. Niektóre produkty wykorzystują również strefową kontrolę podciśnienia, dzieląc przyssawkę na wiele niezależnych obszarów adsorpcji. Użytkownicy mogą elastycznie wybierać ścieżkę powietrza w odpowiednim obszarze w zależności od wielkości obrabianego przedmiotu. Ta technologia adsorpcji strefowej znacznie poprawia wydajność zmiany linii w produkcji wieloodmianowej i małych partiach. Dodatkowo wieloporowa przyssawka ceramiczna ma funkcję dwukierunkowego zastosowania: poprzez ekstrakcję próżniową może osiągnąć adsorpcję przedmiotu obrabianego; i odwrotnie, wprowadzając nadciśnienie, można uzyskać bezdotykową transmisję w zawieszeniu, unikając uszkodzenia powierzchni przedmiotu obrabianego w wyniku bezpośredniego kontaktu. W scenariuszach obejmujących procesy litograficzne zastosowanie przyssawek ceramicznych o wielu porach w kolorze czarnym ma równie pozytywne znaczenie w zakresie ograniczenia odbicia światła od powierzchni sprzętu i minimalizacji negatywnego wpływu światła rozproszonego na efekt ekspozycji. Czarna, wieloporowata ceramika z tlenku glinu składa się zwykle głównie z Al₂O₃, a dodając tlenki metali przejściowych (takich jak Fe₂O₃, CoO, NiO, MnO₂ itp.) jako barwniki, spieka się je w wysokich temperaturach, aby zapewnić efekt kolorystyczny, spełniając jednocześnie wymagania dotyczące wytrzymałości mechanicznej i porowatości.

V. Zalety porównawcze porowatych ceramicznych przyssawek próżniowych i metalowych przyssawek próżniowych

W porównaniu z tradycyjnymi metalowymi przyssawkami próżniowymi zalety porowatych ceramicznych przyssawek próżniowych są bardziej widoczne. Otwory adsorpcyjne tradycyjnych metalowych przyssawek są zwykle większe niż 200 μm, a siła adsorpcji jest skoncentrowana w pobliżu pozycji otworów. Cienkie detale są podatne na miejscowe odkształcenia lub wgniecenia podczas obróbki. Jednakże średnice porów mikroporowatych przyssawek ceramicznych kształtują się jedynie na poziomie mikrometra, a pory są ze sobą trójwymiarowo połączone, co umożliwia równomierną adsorpcję na całej powierzchni, zasadniczo eliminując problem koncentracji naprężeń. Pod względem właściwości antystatycznych sama porowata ceramika jest materiałem izolacyjnym, który może skutecznie zapobiegać uszkodzeniom wiórów spowodowanym elektrycznością statyczną; przyssawki metalowe nie mają tej cechy. Ponadto materiały ceramiczne charakteryzują się dużą twardością, dobrym zachowaniem kształtu i znacznie lepszą odpornością na zużycie niż metale. Ich w pełni spiekana struktura zapewnia również brak wytwarzania pyłu podczas użytkowania, spełniając wymagania czystości obowiązujące w produkcji półprzewodników. Dzięki tym licznym zaletom w zakresie wydajności, porowate ceramiczne przyssawki próżniowe stały się niezbędnym, kluczowym narzędziem w produkcji wysokiej klasy półprzewodników.

VI. Specyficzne zastosowania ceramicznych przyssawek próżniowych w produkcji płytek

Ceramiczna przyssawka próżniowa odgrywa kluczową rolę w procesie produkcji wafla, utrzymując i podtrzymując wafel. Jego głównym materiałem jest porowata ceramika, posiadająca wewnątrz jednolitą i ciągłą strukturę porów. Po szlifowaniu powierzchni ma doskonałą płaskość i wykończenie powierzchni. Bazując na właściwościach tego materiału, przyssawka charakteryzuje się doskonałą płaskością i równoległością w zastosowaniu, przy gęstej strukturze i niezawodnej wytrzymałości. Ma również dobrą przepuszczalność powietrza i jednolitą przyczepność, a powierzchnia jest wygodna do naprawy i konserwacji. Dzięki tym zaletom nadaje się do różnych procesów przetwarzania płytek, takich jak przerzedzanie, cięcie, szlifowanie, czyszczenie i obróbka powierzchni. Ma znaczący wpływ na zapobieganie zarysowaniom powierzchni płytek, zapobieganie uszkodzeniu wiórów przez elektryczność statyczną i kontrolowanie zanieczyszczeń cząstkami stałymi, zapewniając w ten sposób wysoką jakość powierzchni i spójność przetwarzania podczas przetwarzania płytek. W normalnych warunkach użytkowania porowata ceramiczna przyssawka próżniowa ma długą żywotność ze względu na wysoką twardość materiału, dobre zachowanie kształtu, długi cykl naprawy i małą objętość naprawy. Nie pęka, nie rozpada się na kawałki ani nie rozpada, a po naprawie może być w pewnym stopniu ponownie użyty. Obecnie tego typu przyssawki są szeroko stosowane w procesach produkcyjnych materiałów półprzewodnikowych, takich jak płytki na bazie krzemu, podłoża szafirowe i płytki z arsenku galu.

Często zadawane pytania:

Pytanie 1: Jakie są kluczowe cechy strukturalne i ogólne zalety porowatych materiałów ceramicznych, które czynią je odpowiednimi do produkcji półprzewodników?

Odpowiedź: Porowata ceramika to nieorganiczne materiały niemetaliczne o porowatości zwykle w zakresie od 20% do 90% i wielkości porów od nanometrów do milimetrów. Do ich kluczowych zalet należy doskonała odporność termiczna, odporność chemiczna i izolacja elektryczna. Właściwości te, w połączeniu z ich unikalną strukturą porów, pozwalają na lepszą kontrolę procesu, wyższą wydajność produktu i zwiększoną długoterminową stabilność operacyjną w produkcji półprzewodników.

Pytanie 2: Czym różni się budowa porowatej ceramicznej przyssawki próżniowej od struktury tradycyjnych przyssawek i jakie praktyczne korzyści z tego wynika?

Odpowiedź: Porowata przyssawka ceramiczna wykorzystuje mikroporowatą płytkę ceramiczną jako medium przewodzące próżnię, z drobnymi i jednolitymi porami na powierzchni. Natomiast tradycyjne przyssawki mają otwory o większej powierzchni. Ta drobna struktura porów zapobiega uwięzieniu, marszczeniu lub deformacji cienkich materiałów podczas pompowania próżniowego. Zapewnia równomierne wsparcie i przyczepność na powierzchni przedmiotu obrabianego, skutecznie eliminując defekty spowodowane lokalnymi naprężeniami lub deformacjami.

Pytanie 3: Jaka jest cecha „dwukierunkowego zastosowania” porowatych ceramicznych przyssawek i dlaczego jest to korzystne?

Odpowiedź: Dzięki odciągowi próżniowemu przyssawka może osiągnąć adsorpcję przedmiotu obrabianego (tryb kontaktowy). I odwrotnie, wprowadzając nadciśnienie, można uzyskać bezdotykową przekładnię z zawieszeniem. Ten tryb bezdotykowy pozwala uniknąć bezpośredniego kontaktu z powierzchnią przedmiotu obrabianego, zapobiegając w ten sposób potencjalnym uszkodzeniom, co jest szczególnie istotne w przypadku delikatnych lub wartościowych płytek półprzewodnikowych.

Pytanie 4: Co to jest „strefowa kontrola próżni” lub technologia adsorpcji strefowej wspomniana w artykule i jaka jest jej zaleta?

Odpowiedź: Ta konstrukcja dzieli przyssawkę na wiele niezależnych obszarów adsorpcji. Użytkownicy mogą elastycznie aktywować tylko ścieżkę powietrza odpowiadającą rozmiarowi przedmiotu obrabianego. To znacznie poprawia efektywność zmiany linii w przypadku produkcji wielogatunkowej w małych partiach, ponieważ pozwala tej samej przyssawce pomieścić elementy obrabiane o różnej wielkości bez zmiany całej konfiguracji.

Pytanie 5: W jakich konkretnych procesach produkcji płytek stosuje się ceramiczne przyssawki próżniowe i jakie aspekty jakości pomagają one zapewnić?

Odpowiedź: Stosuje się je w procesach takich jak przerzedzanie, cięcie, szlifowanie, czyszczenie i obróbka powierzchni. Ich zalety pomagają zapobiegać zarysowaniom powierzchni płytek, zapobiegają uszkodzeniu wiórów przez elektryczność statyczną i kontrolują zanieczyszczenie cząstkami stałymi. Zapewnia to wysoką jakość powierzchni i powtarzalność obróbki. Ze względu na wysoką twardość i dobre zachowanie kształtu mają one również długą żywotność i można je w pewnym stopniu naprawiać i ponownie wykorzystywać.
