Przedwczesna awaria obwodu pozostaje stałym koszmarem w elektrotechnice. W terenie rzadko zdarza się, aby deski psuły się w wyniku pojedynczego, katastrofalnego w skutkach uderzenia pioruna. Zamiast tego umierają powoli. Ulegają subtelnemu, postępującemu dryfowi komponentów i niewłaściwemu zarządzaniu temperaturą w trudnych warunkach pracy. U podstaw rozwiązania tej termoelektrycznej zagadki leży komponent, który służy jako niedoceniany szkielet nowoczesnej elektroniki mocy: rezystor grubowarstwowy.
Fatalnym niedopatrzeniem podczas początkowej fazy projektowania jest wybór rezystora wyłącznie na podstawie jego nominalnej wartości omowej w temperaturze pokojowej. W przypadku zastosowań o wysokiej niezawodności to podstawowe podejście gwarantuje awarie polowe. Aby zapewnić długoterminową stabilność i zapobiec niekontrolowanej utracie ciepła, inżynierowie muszą zdobyć praktyczną wiedzę na temat interakcji trzech kluczowych wskaźników: współczynnika temperaturowego rezystancji (TCR), tolerancji i mocy znamionowej.
Patrząc na ostatnie zmiany w branży, agresywne przejście w kierunku architektury pojazdów elektrycznych (EV) o napięciu 800 V i telekomunikacji 5G o dużej gęstości radykalnie zmieniło wymagania dotyczące komponentów pasywnych. Aktualne analizy rynku wskazują na masowe, ogólnobranżowe odejście od standardowych materiałów FR4 w modułach o dużej gęstości mocy. Inżynierowie wymagają obecnie podłoży odpornych na temperatury otoczenia przekraczające 150°C przy jednoczesnym zachowaniu ścisłych tolerancji elektrycznych. Ten szerszy trend branżowy podkreśla trudną rzeczywistość. Opanowanie relacji termoelektrycznej nie jest już opcjonalne — jest obowiązkowym punktem odniesienia pozwalającym przetrwać w nowoczesnym projektowaniu sprzętu.
W tym obszernym przewodniku dekonstruujemy te trzy czynniki techniczne. Przeanalizujemy podstawową rolę materiałów podstawowych, zapewnimy przydatne porady dotyczące układu i wyjaśnimy, jak zaprojektować naprawdę solidny obwód. Wychwytując synergię między tymi specyfikacjami, menedżerowie ds. zakupów i projektanci sprzętu mogą podejmować świadome decyzje, które doskonale równoważą koszty, precyzję i niezawodność systemu.
Materiał jest pierwszą linią obrony: doskonała przewodność cieplna podłoża ceramicznego aktywnie zapobiega miejscowemu przegrzaniu i późniejszemu uszkodzeniu dielektryka.
TCR decyduje o długoterminowej stabilności: współczynnik temperaturowy rezystancji (TCR) dokładnie określa, jak bardzo wartość rezystora będzie się zmieniać pod wpływem naprężenia termicznego. Niższy TCR oznacza przewidywalną wydajność systemu.
Tolerancja a koszt produkcji: Podczas gdy standardowa technologia grubowarstwowa oferuje szersze tolerancje początkowe, nowoczesne aktywne przycinanie laserowe zapewnia precyzyjne dostrojenie odpowiednie dla rygorystycznych przemysłowych pętli sprzężenia zwrotnego.
Obniżenie wartości znamionowych nie podlega negocjacjom: prawidłowe dopasowanie mocy znamionowej do możliwości rozpraszania ciepła przez płytkę zapobiega katastrofalnym awariom, szczególnie w zastosowaniach przejściowych wysokiego napięcia.
Trójkąt niezawodności: TCR, tolerancja i moc znamionowa nie działają oddzielnie. Zmiana temperatury roboczej dynamicznie wpływa zarówno na moc, jak i dokładność rezystancji początkowej.

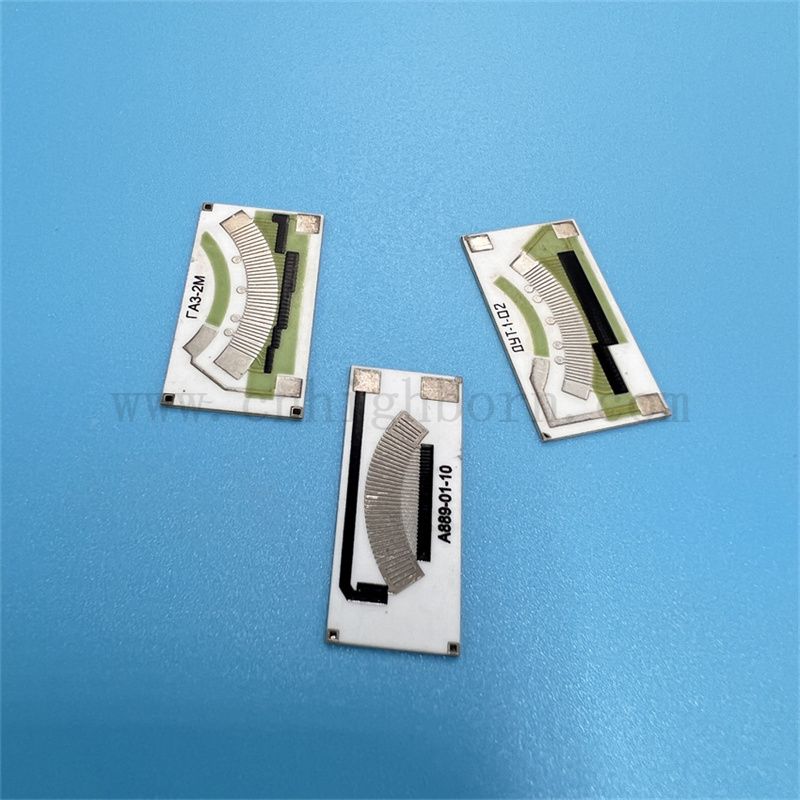

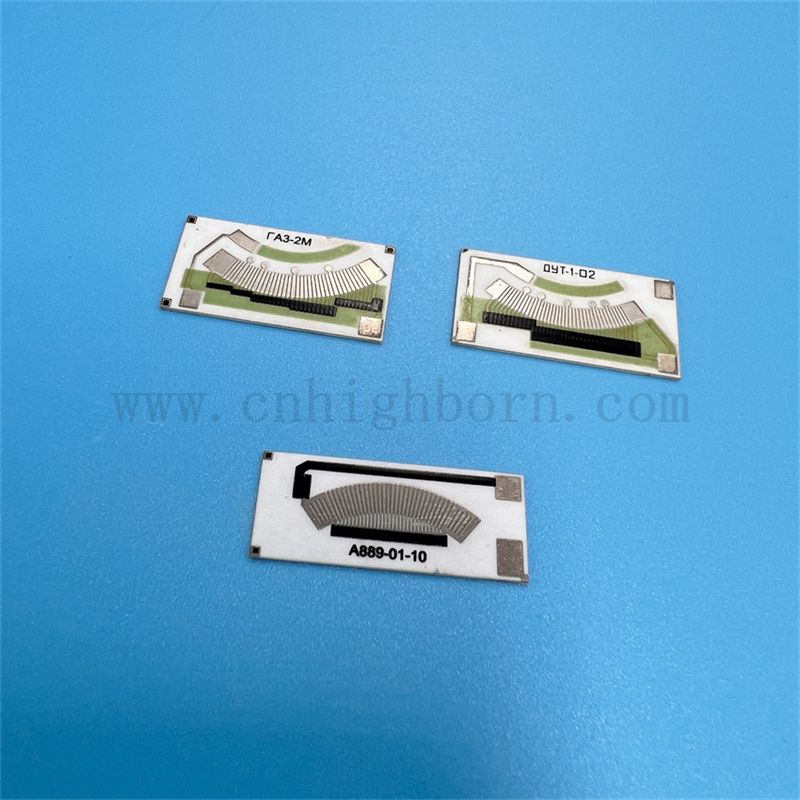

Aby wybrać właściwy komponent dla wymagającego środowiska, należy najpierw poznać jego fizyczną konstrukcję. Niezawodność rezystora drukowanego w dużym stopniu zależy od surowców wykorzystywanych podczas produkcji.
Obwód grubowarstwowy jest wytwarzany w wysoce kontrolowanym procesie dodatków w wysokiej temperaturze. Rozpoczyna się od nadrukowania metodą sitodruku specjalnie opracowanej pasty oporowej na sztywnym materiale bazowym. Ta pasta – mieszanina fryty szklanej, rozpuszczalników organicznych i tlenków metali, takich jak tlenek rutenu (RuO2) – jest następnie wypalana w piecu przenośnikowym. Ten proces wypalania, osiągając temperatury często przekraczające 850°C, spala rozpuszczalniki i trwale łączy pastę z podłożem.
Powstała warstwa oporowa w stanie stałym ma zazwyczaj grubość od 10 do 50 mikrometrów. W rezultacie ta solidna objętość fizyczna sprawia, że komponent jest znacznie bardziej odporny na przepięcia elektryczne i naprężenia mechaniczne niż delikatne alternatywy cienkowarstwowe.
Podstawą tej technologii jest wyłącznie materiał bazowy, na którym drukowana jest pasta. W większości sektorów przemysłu, lotnictwa i motoryzacji 96% tlenek glinu (Al2O3) pozostaje niekwestionowanym złotym standardem.
Porównując płytkę ceramiczną ze standardową żywicą epoksydową wzmocnioną włóknem szklanym stosowaną w konwencjonalnych płytkach PCB, różnice we właściwościach fizycznych decydują o ich odrębnych przypadkach zastosowania. Tlenek glinu oferuje wyjątkową sztywność mechaniczną i doskonałe właściwości dielektryczne, zapewniając doskonałą izolację elektryczną (zwykle większą niż 15 kV/mm). Co ważniejsze, ma niezrównaną przewodność cieplną.
| Parametr | Standard FR4 | 96% tlenek glinu (Al2O3) |
|---|---|---|
| Przewodność cieplna | ~0,25 W/m·K | 24 - 25 W/m·K |
| Maksymalna temperatura robocza (podstawowa) | 130°C - 140°C | > 800°C |
| Siła dielektryczna | ~10 kV/mm | > 15 kV/mm |
| Przydatność aplikacji | Niska moc, obwody logiczne | Wysokie napięcie, falowniki pojazdów elektrycznych, trudne warunki |
Ponieważ jego przewodność cieplna wynosi około 24-25 W/m·K — prawie 100 razy więcej niż w przypadku standardowego FR4 — podstawa ceramiczna działa jak wysoce wydajny, wbudowany radiator. Agresywnie wyciąga energię cieplną z aktywnego elementu rezystancyjnego i równomiernie ją rozprowadza. To działanie aktywnie zapobiega tworzeniu się mikropunktów, które w przeciwnym razie spowodowałyby degradację pasty i zmianę oporu.
Zarządzanie ciepłem zajmuje się tylko połową równania inżynierskiego. Projektanci muszą także wziąć pod uwagę zachowanie elektryczne rezystora, gdy jego temperatura wewnętrzna nieuchronnie zmienia się pod obciążeniem.
Współczynnik temperaturowy rezystancji (TCR) mierzy względną zmianę wartości omowej rezystora wraz ze wzrostem i spadkiem temperatury roboczej. Wyrażona w częściach na milion na stopień Celsjusza (ppm/°C), metryka ta ma kluczowe znaczenie dla precyzji. Jak to wygląda w praktyce?
Jeśli rezystor 10 kΩ ma TCR wynoszący +100 ppm/°C, jego rezystancja wzrośnie o 1 om na każdy stopień Celsjusza. Jeśli płyta nagrzeje się o 80°C, rezystancja przesunie się o 80 omów. W bardzo czułym analogowym dzielniku napięcia ten specyficzny dryft często wystarcza do wygenerowania fałszywego kodu błędu lub całkowitego wyłączenia sterownika silnika.
Dryft termiczny jest nieuniknioną rzeczywistością, którą rządzi struktura atomowa pasty rezystancyjnej. Gdy prąd elektryczny przepływa przez grubą warstwę folii, generuje wewnętrzne ogrzewanie Joule'a (straty I⊃2;R). Jeśli podłoże rezystora z tlenku glinu nie zostanie odpowiednio dobrane, aby rozproszyć to ciepło, temperatura elementu oporowego gwałtownie wzrośnie.
Co więcej, ten miejscowy wzrost temperatury powoduje poruszenie atomów w folii. To poruszenie atomowe rozprasza elektrony przepływające przez materiał, zwiększając w ten sposób ogólny opór. Jeśli rezystancja znacznie odbiega od specyfikacji, prowadzi to do niedokładnych odczytów czujnika, a w najgorszym przypadku do całkowitej awarii systemu.
Tolerancja stanowi drugi filar specyfikacji rezystora. Określa dopuszczalne odchylenie od określonej wartości rezystancji nominalnej, mierzonej ściśle w temperaturze pokojowej (25°C) przed przyłożeniem jakichkolwiek naprężeń eksploatacyjnych.
Kiedy kierownik ds. zakupów pozyskuje komponent o rezystancji 1000 Ω z tolerancją ± 5%, rzeczywista rezystancja bezpośrednio na szpuli będzie wynosić od 950 Ω do 1050 Ω. Określenie węższej tolerancji — na przykład ± 0,1% — wykładniczo zwiększa koszty produkcji i obniża wydajność produkcji. Dlatego zespoły inżynieryjne muszą obiektywnie ocenić, czy ich pętle sprzężenia zwrotnego rzeczywiście wymagają ekstremalnej precyzji, czy też w danym zastosowaniu wystarczy standardowa tolerancja ±1%.
Sitodruk i wypalanie w wysokiej temperaturze z natury powodują niewielkie zmiany rezystancji. Jak producenci to naprawiają? Polegają na aktywnym przycinaniu laserowym, aby wypełnić precyzyjną szczelinę.
Podczas tego zautomatyzowanego procesu wyspecjalizowany sprzęt mierzy rezystancję obwodu w czasie rzeczywistym. Następnie silnie skupiona wiązka lasera wykonuje mikroskopijne nacięcia – takie jak „nacięcia w kształcie litery L” lub „nacięcia wgłębne” – w folii rezystancyjnej. Usuwając materiał przewodzący, laser zmusza prąd elektryczny do przebycia dłuższej i węższej ścieżki. To skutecznie zwiększa całkowitą rezystancję, aż osiągnie dokładną wartość docelową, umożliwiając komponentom grubowarstwowym osiągnięcie imponujących tolerancji ± 1%, a nawet ± 0,5%.
Trzeci krytyczny wskaźnik, moc znamionowa, określa maksymalną ilość ciągłej energii (w watach), którą rezystor może bezpiecznie rozproszyć, nie przekraczając maksymalnej dopuszczalnej temperatury roboczej.
Zależność pomiędzy mocą, napięciem i rezystancją jest zasadniczo określona przez prawo Ohma (P=V⊃2;/R). W zastosowaniach wymagających rezystora wysokiego napięcia , takich jak defibrylatory medyczne lub infrastruktura sieciowa, nawet nieznaczny wzrost napięcia powoduje wykładniczy skok rozproszonej mocy i generowanego ciepła.
Technologia grubowarstwowa jest wyjątkowo przystosowana do tych trudnych scenariuszy. Ponieważ objętość fizyczna elementu rezystancyjnego jest większa i gęstsza niż w przypadku cienkiej folii, zapewnia on większą masę termiczną. Dzięki temu element może absorbować i rozprowadzać nagłe, masywne przepięcia elektryczne (obciążenia impulsowe) bez doświadczania katastrofalnego przebicia dielektrycznego.
Fatalnym założeniem w projektowaniu obwodów jest wiara, że komponent wytrzyma maksymalną moc znamionową w każdych warunkach środowiskowych. Nie będzie. Aby zagwarantować długoterminową niezawodność, projektanci muszą rygorystycznie stosować krzywe obniżania wartości znamionowych dostarczone przez producenta.
W szczególności standardowa krzywa obniżania wartości znamionowych przedstawia dopuszczalne rozpraszanie mocy w zależności od temperatury otoczenia. Zazwyczaj element grubowarstwowy może pracować ze 100% swojej mocy znamionowej w temperaturze otoczenia wynoszącej 70°C. Powyżej tego progu dopuszczalna moc maleje liniowo, często osiągając 0 watów w temperaturze 155°C. Jeśli projektujesz zasilacz przeznaczony do pracy w środowisku o temperaturze 100°C, musisz obliczyć limit obniżenia wartości znamionowych i wybrać komponent o znacznie wyższej mocy bazowej, aby to skompensować.
Ocena specyfikacji komponentów w izolacji jest częstą pułapką. W praktyce TCR, tolerancja i moc znamionowa tworzą wzajemnie powiązany „trójkąt niezawodności”. Zmiana jednej zmiennej dynamicznie wpływa na wydajność pozostałych.
Rozważmy scenariusz, w którym inżynier określa rezystor z wąską tolerancją ±1%, ale zwiększa moc komponentu do 95% jego maksymalnej mocy znamionowej. Praca w pobliżu tej górnej granicy generuje znaczne ciepło wewnętrzne. W konsekwencji ten wzrost temperatury natychmiast wyzwala efekt TCR.
Jeśli TCR wynosi ±100 ppm/°C, a temperatura wzrasta o 80°C, rezystancja dryfuje o dodatkowe 0,8%. Gdy ten dryft termiczny zostanie połączony z początkową tolerancją produkcyjną ±1%, całkowita tolerancja operacyjna wzrasta do ±1,8%. Komponent faktycznie wybiegł poza zamierzone okno precyzji po prostu dlatego, że moc znamionowa i TCR nie zostały ocenione synergistycznie.
W przypadku przetwornic silników pojazdów elektrycznych (EV) przestrzeń jest na wagę złota, temperatury otoczenia zwykle przekraczają 105°C, a zakłócenia elektryczne są poważne. Inżynier projektujący obwód wykrywania napięcia nie może polegać na standardowych komponentach opartych na FR4.
Wybierając rozwiązanie na bazie ceramiki, projektant wykorzystuje przewodność cieplną materiału, aby przetrwać ciepło otoczenia. Stosują rygorystyczne zasady obniżania wartości znamionowych w oparciu o środowisko o temperaturze 105°C, wybierając komponent o wyższej mocy, niż jest to teoretycznie konieczne. Wreszcie, uwzględniają znany dryf TCR w swoich algorytmach oprogramowania, zapewniając mikrokontrolerom otrzymywanie dokładnych danych pomimo wahań termicznych. Zrównoważenie tego trójkąta zapobiega awariom falownika i gwarantuje bezpieczeństwo pojazdu.
Wybór solidnego komponentu to tylko połowa sukcesu. Fizyczny układ płytki drukowanej ostatecznie decyduje o tym, jak dobrze ten element będzie działał w terenie.
Aby zmaksymalizować moc znamionową i zminimalizować dryf wywołany TCR, projektanci układów PCB muszą w dużym stopniu skoncentrować się na ścieżkach termicznych. Podłączenie rezystora do szerokich, ciężkich ścieżek miedzianych (np. miedzi o pojemności 2 uncji lub 3 uncji) zapewnia doskonałe odprowadzanie ciepła, odprowadzając ciepło bezpośrednio z zacisków komponentów.
Ponadto umieszczenie przelotek termicznych bezpośrednio pod podkładkami podzespołów lub w ich sąsiedztwie umożliwia efektywne przenoszenie ciepła przez płytkę do wewnętrznych płaszczyzn uziemienia lub zewnętrznych radiatorów obudowy. Komponenty dużej mocy powinny być również rozmieszczone w odpowiednich odstępach, aby zapobiec nakładaniu się profili termicznych, które mogą powodować powstawanie niebezpiecznych, zlokalizowanych gorących punktów.
W przypadku menedżerów ds. zakupów i głównych inżynierów na ostatecznym etapie podejmowania decyzji uwaga przesuwa się z teoretycznego projektu na praktyczne zaopatrzenie. Niezawodność produktu końcowego jest nierozerwalnie związana ze standardami kontroli jakości producenta.
Kiedy standardowe części katalogowe nie są w stanie spełnić wymagań termicznych lub elektrycznych projektu, współpraca z wyspecjalizowanym producentem staje się koniecznością. Jeśli masz do czynienia z nietypowymi kształtami lub ekstremalnymi obciążeniami impulsowymi, prawdopodobnie będziesz musiał zaopatrzyć się w niestandardowe podłoże rezystorowe . Kluczowe wskaźniki wiarygodnego dostawcy obejmują:
Czystość materiału: Dostawca musi zagwarantować czystość tlenku glinu (minimum 96%), aby zapewnić stałą przewodność cieplną na poziomie 24 W/m·K we wszystkich partiach produkcyjnych.
Precyzyjne przycinanie: Poszukaj producentów korzystających z najnowocześniejszych systemów przycinania laserowego, zdolnych do wykonywania skomplikowanych geometrii (tolerancje ± 1% lub ± 0,5%).
Grubość niestandardowa: Możliwość dostarczenia ceramiki o niestandardowej grubości (np. 0,635 mm, 1,0 mm lub 2,0 mm) w celu spełnienia określonych wymagań dotyczących dielektryka wysokiego napięcia.
Weryfikowalne dane: Wiarygodni dostawcy zapewniają kompleksową dokumentację testową, w tym dane dotyczące naprężeń środowiskowych, walidację TCR w wielu zakresach temperatur i rygorystyczne krzywe obniżania wartości znamionowych.
Zaprojektowanie niezawodnego obwodu wymaga holistycznego podejścia skupiającego się na inżynierii. To wykracza daleko poza zwykły wybór pasty rezystancyjnej o właściwej wartości omowej. Właściwości termiczne podstawy ceramicznej, TCR, tolerancja początkowa i moc znamionowa muszą działać w doskonałej harmonii.
Nadmierna specyfikacja komponentów marnuje cenny budżet projektu, natomiast niedostateczna specyfikacja prowadzi do niebezpiecznych i kosztownych awarii w terenie. Właściwe zarządzanie temperaturą w połączeniu ze ścisłym przestrzeganiem krzywych obniżania wartości znamionowych zapewnia doskonały dobór komponentów. Kiedy gotowe komponenty zagrażają Twojemu projektowi, nadszedł czas na ulepszenie podstawowych materiałów. Niezależnie od tego, czy projektujesz falowniki pojazdów elektrycznych 800 V, moduły telekomunikacyjne wysokiej częstotliwości, czy zasilacze przemysłowe, zapoznaj się z wysokowydajnymi, niestandardowymi rozwiązaniami firmy Highborn na stronie https://www.cnhighborn.com, aby znaleźć dokładnie podłoże ceramiczne spełniające Twoje rygorystyczne specyfikacje.
Typowy TCR rezystora grubowarstwowego zazwyczaj mieści się w zakresie od ±50 ppm/°C do ±200 ppm/°C, w zależności od konkretnej wartości rezystancji i składu chemicznego użytej pasty. Chociaż jest to więcej niż w przypadku alternatywnych rozwiązań cienkowarstwowych, pozostaje bardzo stabilne i doskonale odpowiednie dla zdecydowanej większości energoelektroniki i trudnych zastosowań przemysłowych.
Tak. Technologia grubowarstwowa wyjątkowo dobrze nadaje się do zastosowań wysokonapięciowych. Ponieważ warstwa oporowa jest fizycznie grubsza i gęstsza niż cienka folia, może wytrzymać wysokie przepięcia elektryczne, przejściowe skoki i ciągłe naprężenia wysokiego napięcia bez przebicia dielektrycznego lub odparowania.
Tlenek glinu jest preferowany przede wszystkim dlatego, że zapewnia znacznie wyższą przewodność cieplną (zwykle 24-25 W/m·K) w porównaniu ze standardowym szkłem epoksydowym FR4 (około 0,25 W/m·K). Ta ogromna różnica pozwala płycie ceramicznej szybko rozproszyć ciepło, zapobiegając miejscowym przegrzaniu i utrzymując stabilną moc znamionową przy dużych obciążeniach elektrycznych.
Początkowa tolerancja produkcyjna jest ściśle mierzona w temperaturze pokojowej (zwykle 25°C). Gdy temperatura robocza obwodu wzrasta z powodu ciepła otoczenia lub wewnętrznego rozpraszania mocy, współczynnik temperaturowy rezystancji (TCR) określa dokładnie, jak bardzo rezystancja będzie odchylać się od początkowej tolerancji fabrycznej.
Absolutnie. Wyspecjalizowani producenci komponentów mogą projektować niestandardowe podłoża, zmieniając fizyczny rozmiar, grubość i skład materiału podstawy ceramicznej. Dostosowanie geometrii lub zwiększenie grubości pozwala komponentowi spełnić precyzyjne wymagania dotyczące rozpraszania ciepła i mocy elektrycznej w przypadku unikalnych projektów.
Rezystory grubowarstwowe wytwarza się metodą sitodruku pasty przewodzącej na podłożu, w wyniku czego powstaje grubsza, bardziej wytrzymała warstwa (10–50 mikronów), która idealnie nadaje się do obsługi dużych mocy i przepięć. Rezystory cienkowarstwowe powstają poprzez osadzanie próżniowe, tworząc bardzo cienką warstwę, która zapewnia węższe tolerancje i niższy współczynnik TCR, ale jest znacznie bardziej podatna na uszkodzenia spowodowane skokami napięcia i trudnymi warunkami środowiskowymi.
Obniżenie wartości znamionowych rezystora oblicza się na podstawie krzywej obniżania wartości znamionowych dostarczonej przez producenta. Najpierw określ maksymalną temperaturę otoczenia dla konkretnego zastosowania. Jeśli przekracza próg mocy 100% (zwykle 70°C), należy podążać liniowym nachyleniem w dół, aby znaleźć dopuszczalny procent mocy znamionowej. Na przykład w środowisku o temperaturze 105°C rezystor o nominalnej mocy 10 W może być bezpiecznie używany tylko przy mocy 5 W.
