Nieoczekiwane awarie pomp powodują poważne przestoje w przemyśle. Nagła utrata kontroli nad płynami nie tylko wstrzymuje produkcję, ale także stwarza krytyczne problemy w zakresie zgodności z przepisami ochrony środowiska i stwarza zagrożenia dla bezpieczeństwa w miejscu pracy. Sercem tej mechanicznej wrażliwości jest powierzchnia uszczelnienia. Wybór niewłaściwego materiału przyspiesza kosztowne i katastrofalne szkody.

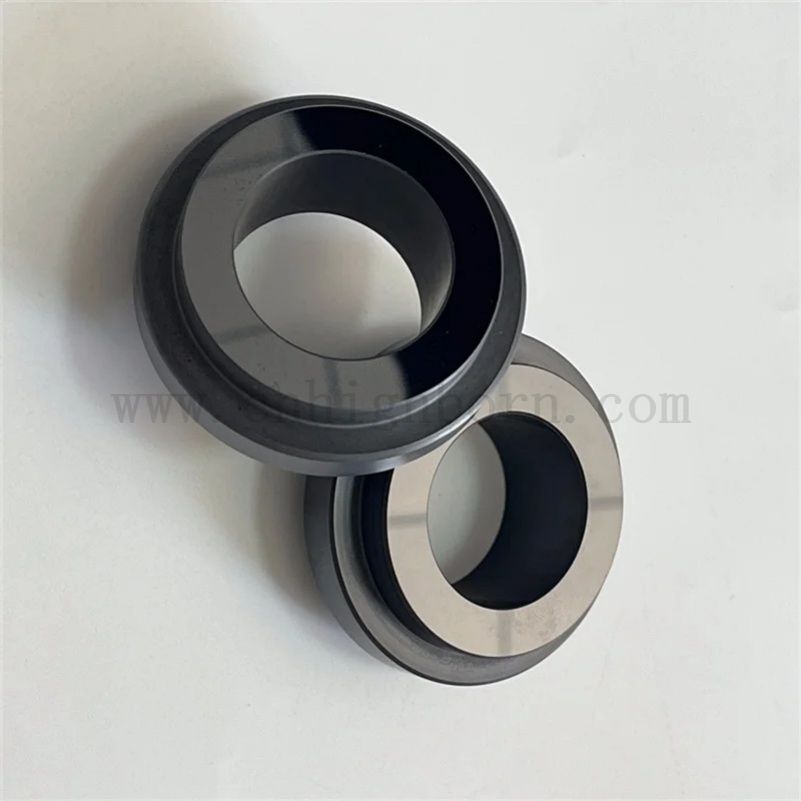

Aby temu zaradzić, inżynierowie i kierownicy ds. zaopatrzenia konsekwentnie wybierają mechaniczny pierścień uszczelniający SiC jako najlepsze zabezpieczenie w przypadku wymagających operacji przesyłania płynów. Jednak samo wpisanie „węglika krzemu” na zamówieniu jest receptą na przedwczesną awarię. Kupujący z dolnej części lejka muszą dokładnie dopasować gatunek produkcyjny, mikroskopijne wykończenie powierzchni i tolerancje wymiarowe do swojej wyjątkowej dynamiki systemu. Ten kompleksowy przewodnik przeprowadzi Cię przez szczegółowe etapy inżynierii wymagane do określenia idealnego rozwiązania uszczelniającego, zapewniającego długoterminową niezawodność nawet w najtrudniejszych warunkach.
Materiał ma znaczenie: Wybór pomiędzy spiekanym węglikiem krzemu (SSiC) a węglikiem krzemu wiązanym reakcją (RBSiC) zależy całkowicie od chemicznego pH i ścieralności pompowanego medium.
Wykończenie decyduje o tarciu: mikroskopijna topografia powierzchni czołowej uszczelnienia ma bezpośredni wpływ na wytwarzanie ciepła, zatrzymywanie filmu płynnego i wytrzymałość na sucho.
Precyzja zapobiega awariom: Dokładne tolerancje wymiarowe muszą uwzględniać rozszerzalność cieplną, zapobiegając pękaniu kruchej ceramiki pod wysokim ciśnieniem.
Dostosowanie ma kluczowe znaczenie: w przypadku starszych pomp lub ekstremalnych zastosowań przemysłowych zaprojektowanie dostosowanego profilu często zapewnia znacznie lepszy zwrot z inwestycji niż standardowe, gotowe alternatywy.
Ostatnie analizy rynku wskazują na zdecydowaną zmianę w protokołach postępowania z płynami na całym świecie. Kierując się coraz bardziej rygorystycznymi przepisami środowiskowymi – takimi jak aktualizacje standardów API 682 dotyczące emisji niezorganizowanych – zakłady przemysłowe agresywnie wycofują tradycyjne dławnice. Co więcej, szybki rozwój złożonych procesów chemicznych wymaga uszczelnień mechanicznych o zerowej nieszczelności, zdolnych do pracy w ekstremalnych warunkach ciśnienia i temperatury (PT).
W związku z tym węglik krzemu nie jest już postrzegany jedynie jako ulepszenie premium. Stało się to obowiązkowym punktem odniesienia dla zgodności i bezpieczeństwa operacyjnego. W miarę jak przemysł zmusza pompy do szybszej, cieplejszej i dłuższej pracy, zapotrzebowanie na zaawansowaną technicznie ceramikę techniczną do konkretnych zastosowań przewyższa standardowe, starsze materiały.
Podczas oceny elementów uszczelnienia mechanicznego wysokiej jakości część ceramiczna z węglika krzemu drastycznie przewyższa tradycyjny grafit węglowy, tlenek glinu, a nawet węglik wolframu. Głównym powodem jest unikalna struktura molekularna, która zapewnia rzadkie i wysoce skuteczne połączenie właściwości mechanicznych i termicznych.
| Rodzaj materiału | Twardość (HV) Przewodność | cieplna | Odporność chemiczna (pH) | Optymalne zastosowanie |
|---|---|---|---|---|
| Grafit węglowy | ~100 - 150 | Umiarkowany | Zmienna (w zależności od żywicy) | Lekkie obciążenia, tolerancja na pracę na sucho |
| Węglik wolframu | ~1500 | Wysoki | 2 - 12 (w zależności od spoiwa) | Wysoki wpływ mechaniczny |
| Węglik krzemu (SiC) | 2500 - 2800+ | Znakomity (~120 W/m·K) | 0 - 14 (SSiC) | Silne ścieranie i korozja |
Wyjątkowa twardość i odporność na zużycie: węglik krzemu plasuje się tuż za diamentem w skali twardości Mohsa. Przy typowej gęstości od 3,10 do 3,15 g/cm3 i twardości przekraczającej HV 2500, ta ekstremalna gęstość przekłada się bezpośrednio na bardzo trwały element. Podczas przetwarzania płynów zawierających duże ilości ściernych cząstek stałych – takich jak rudy mineralne, piasek krzemionkowy lub skrystalizowane zawiesiny chemiczne – powierzchnia uszczelnienia aktywnie zapobiega zadrapaniom. Podczas gdy tradycyjne uszczelnienia węglowe szybko ulegają degradacji w takich warunkach, SiC zachowuje płaską geometrię strukturalną przez dłuższe okresy eksploatacji.
Wysoka przewodność cieplna: Uszczelnienia mechaniczne wytwarzają ogromne, zlokalizowane ciepło tarcia podczas szybkiego obrotu wału. Węglik krzemu charakteryzuje się wyjątkową przewodnością cieplną, szybko odprowadzając ciepło z współpracujących powierzchni. To szybkie przenikanie ciepła zapobiega miejscowemu wrzeniu warstwy płynu smarującego. Utrzymanie tej bariery dla cieczy ma kluczowe znaczenie; bez niego występują katastrofalne warunki pracy na sucho.
Uniwersalna obojętność chemiczna: W przeciwieństwie do stopów metali, które powodują korozję lub degradację, węglik krzemu o wysokiej czystości pozostaje strukturalnie stabilny w bardzo szerokim zakresie pH (pH 0 do 14). Radzi sobie z ostrymi kwasami, agresywnymi zasadami i lotnymi związkami organicznymi, nie powodując degradacji strukturalnej ani pęcznienia objętościowego.
Nie cały węglik krzemu jest produkowany jednakowo. Specyficzna metoda spiekania drastycznie zmienia ostateczną mikrostrukturę ceramiki. Dlatego inżynierowie muszą uważnie wybierać pomiędzy dwoma podstawowymi klasami produkcji w oparciu o chemiczny i fizyczny charakter pompowanej cieczy.
Spiekany węglik krzemu alfa (SSiC) jest produkowany przy użyciu wyjątkowo drobnego proszku węglika krzemu o wysokiej czystości. Spiekany jest w specjalistycznym piecu w temperaturach przekraczających 2000°C bez dodatku wolnego krzemometalu. Ten zaawansowany proces produkcyjny tworzy gęstą, jednofazową mikrostrukturę.
Ponieważ nie zawiera żadnego wolnego metalicznego krzemu, SSiC oferuje niemal uniwersalną odporność chemiczną. Jest to obowiązkowy wybór w przypadku odśrodkowych pomp chemicznych tłoczących mocne kwasy (takie jak kwas solny, azotowy lub 98% kwas siarkowy) i roztwory silnie żrące. Jeśli środowisko pompy zawiera agresywne chemikalia, lotne rozpuszczalniki i wysokie temperatury pracy, SSiC zapewnia niezbędną integralność strukturalną, aby zapobiec korozji chemicznej.
Natomiast węglik krzemu wiązany reakcją (RBSiC) wytwarza się poprzez infiltrację porowatej matrycy z węgla i węglika krzemu stopionym metalicznym krzemem. Ten specyficzny proces pozostawia około 8% do 12% wolnego krzemu rozmieszczonego w matrycy ceramicznej.
Chociaż obecność wolnego krzemu nieznacznie zmniejsza jego odporność na silne środki żrące, RBSiC wyróżnia się parametrami tribologicznymi (tarcie i zużycie). Unikalna dwufazowa struktura zapewnia naturalnie niższy współczynnik tarcia. W związku z tym jest to doskonały wybór do wysokowydajnych pomp szlamowych, przetwarzania ścieków i zastosowań w cieczach ściernych. W tych trudnych warunkach mechanicznych zużycie ścierne spowodowane cząstkami stałymi stanowi znacznie większe zagrożenie dla trwałości uszczelnienia niż atak chemiczny.
Mikroskopijna topografia powierzchni ceramicznego uszczelnienia pompy decyduje o tym, jak skutecznie utrzymuje ona warstwę płynu smarującego. Jeśli wykończenie powierzchni zostanie określone nieprawidłowo, tarcie wzrasta wykładniczo, co prowadzi do nadmiernego wytwarzania ciepła i przedwczesnego uszkodzenia mechanicznego.
Powierzchnie uszczelnień mechanicznych muszą być wyjątkowo płaskie, aby zapobiec wyciekom płynu pod ciśnieniem. Producenci wykorzystują precyzyjne maszyny docierające w celu uzyskania optycznej płaskości. W przemyśle płaskość mierzy się za pomocą monochromatycznych pasm świetlnych helu. Standardowy przemysłowy pierścień uszczelniający wymaga płaskości od jednego do dwóch jasnych pasm (około 0,3 do 0,6 mikrometra). Ta wyjątkowa precyzja zapewnia idealne dopasowanie powierzchni nieruchomej i obrotowej, tworząc nieprzeniknioną barierę.
Częstym błędnym przekonaniem inżynierów jest to, że wysoce wypolerowane, lustrzane wykończenie jest zawsze lepsze w zastosowaniach uszczelniających. W rzeczywistości lekko matowe, docierane wykończenie często sprawdza się znacznie lepiej w terenie. Mikroskopijne pory obecne w matowym wykończeniu (zazwyczaj wartość Ra około 0,15 µm) działają jak maleńkie zbiorniki płynu. Wychwytują i zatrzymują mikroskopijne ilości pompowanej cieczy, tworząc wytrzymały film hydrodynamiczny smarujący.
Ta istotna warstwa zapobiega bezpośredniemu kontaktowi fizycznemu pomiędzy współpracującymi powierzchniami uszczelnienia, drastycznie zmniejszając temperaturę i zużycie. I odwrotnie, idealne lustrzane wykończenie może czasami powodować „wykręcanie się” ultrapłaskich powierzchni z powodu braku smarowania. To drastycznie zwiększa moment rozruchowy i zwiększa ryzyko uszkodzenia w wyniku pracy na sucho podczas pierwszego uruchomienia pompy.
Dopasowanie fizyczne jest kluczową zmienną wpływającą na trwałość uszczelnienia. Składnik z węglika krzemu jest wyjątkowo twardy, ale ma niską odporność na pękanie, co oznacza, że jest z natury kruchy. Nie może się zginać, uginać ani odkształcać pod naciskiem. Dlatego wymagane są dokładne tolerancje wymiarowe, aby zapobiec pęknięciom mechanicznym.
Pompy pracujące w podwyższonych temperaturach podlegają ciągłej rozszerzalności cieplnej. Węglik krzemu ma stosunkowo niski współczynnik rozszerzalności cieplnej (CTE) w porównaniu z obudowami ze stali nierdzewnej lub stopów, które zwykle go zachowują. Inżynierowie muszą dokładnie obliczyć luz wymiarowy wymagany przy bezwzględnej maksymalnej temperaturze roboczej pompy. Jeśli metalowa obudowa rozszerza się szybciej niż pierścień ceramiczny, pasowanie wciskowe może się poluzować. Ta utrata napięcia może spowodować obracanie się uszczelki stacjonarnej w obudowie, co prowadzi do katastrofalnego w skutkach wybuchu.
Podczas wkładania elementu ceramicznego do metalowego elementu ustalającego, standardową praktyką przemysłową jest dopasowanie termokurczliwe. Metalowy element ustalający jest równomiernie podgrzewany (często w temperaturze od 150°C do 200°C), aż do momentu jego rozszerzenia. Następnie ostrożnie wrzuca się pierścień ceramiczny o temperaturze otoczenia i pozostawia zespół do ostygnięcia. Tolerancje zakłóceń dla tego procesu należy obliczyć z dokładnością do mikrona. Zbyt duże zakłócenia powodują nadmierne naprężenia ściskające na kruchej ceramice, co nieuchronnie prowadzi do pęknięć promieniowych. Zbyt mały wcisk powoduje luźne uszczelnienie, które nie jest w stanie wytrzymać roboczego momentu obrotowego.

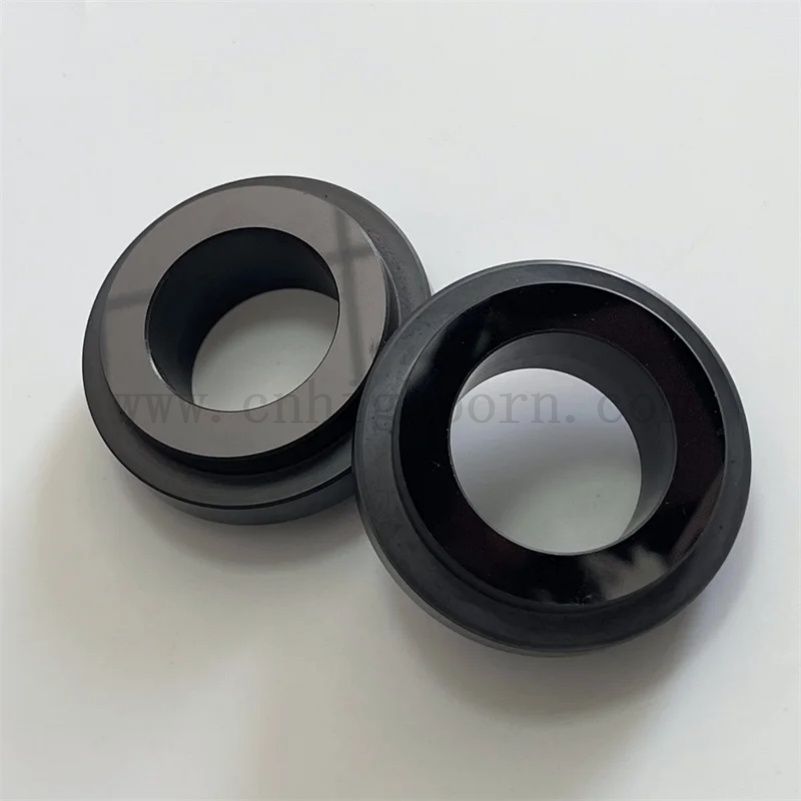

Zastosowanie właściwych kombinacji gatunku materiału i wykończenia powierzchni zależy całkowicie od kontekstu operacyjnego urządzenia. Oto obiektywne, empiryczne zalecenia dotyczące wyposażenia popularnych pomp przemysłowych.
To środowisko charakteryzuje się wysoce korozyjnymi płynami, umiarkowanym ciśnieniem i minimalną ilością cząstek stałych. SSiC jest obowiązkowy ze względu na jego całkowitą obojętność chemiczną. Powierzchnia uszczelki powinna być standardowo wykończona matowo, aby zachować cienką, stabilną warstwę płynu. Tolerancje wymiarowe muszą idealnie odpowiadać specyfikacjom OEM, aby zapobiec wyciekom niebezpiecznych substancji chemicznych.
Systemy te wytrzymują bardzo ścierne zawiesiny, wysokie wibracje fizyczne i ciągłe wstrząsy mechaniczne. Tutaj RBSiC jest bardzo skuteczny. Jego doskonałe właściwości cierne radzą sobie z ściernym charakterem pokruszonych rud i szlamów mineralnych. Aby sprostać trudnym warunkom, profil wymiarowy odpornego na zużycie pierścienia uszczelniającego powinien być grubszy niż standardowe uszczelnienia chemiczne, aby wytrzymać ciągłe uderzenia i wibracje robocze.
Wystawione na działanie ekstremalnych temperatur, wysokiego ciśnienia w układzie i znacznego ryzyka szoku termicznego, pompy te wymagają skrupulatnej inżynierii. Preferowany jest SSiC ze względu na jego doskonałą stabilność termiczną. Obliczenia wymiarowe muszą ściśle uwzględniać znaczne różnice rozszerzalności cieplnej pomiędzy uszczelką ceramiczną a wytrzymałą metalową obudową pompy, aby zapobiec pęknięciom naprężeniowym podczas cykli uruchamiania i wyłączania.
Gotowe uszczelnienia mechaniczne odpowiednio sprawdzają się w większości standardowych zastosowań. Niemniej jednak inżynierowie zajmujący się utrzymaniem ruchu często spotykają się ze specjalistycznym sprzętem, ekstremalnymi środowiskami lub starszymi systemami, w których standardowe części stale nie spełniają wymagań operacyjnych.
W wielu starszych pompach przemysłowych pierwotnie wykorzystywano przestarzałe dławnice lub gorsze uszczelnienia z grafitu węglowego. Te starsze systemy charakteryzują się częstymi wyciekami, problemami związanymi z ochroną środowiska i wysokimi kosztami bieżącej konserwacji. Modernizacja starszych pomp w niestandardowy pierścień SiC znacznie wydłuża średni czas międzyawaryjny (MTBF). Inżynierowie mogą dokonać inżynierii wstecznej oryginalnych wymiarów metalowej obudowy, aby stworzyć nowoczesną, wydajną modernizację z węglika krzemu. Pasuje to bezproblemowo do starej obudowy, modernizując sprzęt bez ogromnych nakładów inwestycyjnych związanych z wymianą całej pompy.
Producenci oryginalnego sprzętu (OEM) opracowujący własną technologię pomp wymagają specjalistycznych rozwiązań uszczelniających, których nie są w stanie zapewnić standardowe katalogi. Bezpośrednia współpraca z producentem ceramiki technicznej pozwala na szybkie prototypowanie unikalnych geometrii uszczelek. Niestandardowe teksturowanie powierzchni czołowej, niestandardowe grubości materiałów i bardzo precyzyjne tolerancje interferencji można od podstaw zaprojektować tak, aby odpowiadały specyficznym wymaganiom hydrodynamicznym i mechanicznym nowej konstrukcji pompy.
Nawet najwyższej jakości komponenty ceramiczne mogą przedwcześnie ulec uszkodzeniu, jeśli zostaną poddane niewłaściwym warunkom pracy lub nieostrożnemu obchodzeniu się. Zrozumienie tych głównych trybów awarii jest niezbędne do wdrożenia skutecznych protokołów konserwacji zapobiegawczej.
Najczęstszą przyczyną awarii systemu jest praca na sucho. Jeżeli warstwa płynu wyparuje, pompa utraci siłę zasysania lub nastąpi zablokowanie, współpracujące powierzchnie uszczelnień będą bezpośrednio ocierać się o siebie. To generuje ekstremalne, zlokalizowane ciepło tarcia w ciągu kilku sekund. Gdy płyn nagle ponownie dostanie się do komory uszczelnienia, gwałtowne ochłodzenie powoduje poważny szok termiczny. Krucha ceramika nie jest w stanie wytrzymać nagłego skurczu objętościowego, w wyniku czego powstaje sieć drobnych promieniowych pęknięć zwanych kontrolą cieplną. Zapewnienie ciągłego przepływu płynu i zainstalowanie czujników ciśnienia ma kluczowe znaczenie, aby temu zapobiec.
Węglik krzemu jest niezwykle twardy, ale jednocześnie bardzo wrażliwy na uderzenia i nierównomierne naprężenia mechaniczne. Upuszczenie pierścienia na stół warsztatowy, nawet z bardzo małej wysokości, może spowodować wewnętrzne mikropęknięcia, które będą się rozprzestrzeniać po umieszczeniu uszczelki pod ciśnieniem. Co więcej, doświadczony technik wie, jak używać skalibrowanego klucza dynamometrycznego, przykładając siłę według ścisłego wzoru gwiazdy. Jeśli podczas dokręcania płyty dławnicy słychać słaby dźwięk „ping”, oznacza to, że ceramika uległa już mikropęknięciu — uszczelka jest martwa jeszcze przed uruchomieniem pompy.
Używanie RBSiC w nieodpowiednim środowisku chemicznym nieuchronnie prowadzi do awarii zwanej ługowaniem. Silne środki żrące (takie jak wodorotlenek sodu w wysokich stężeniach) lub kwas fluorowodorowy będą chemicznie atakować i rozpuszczać wolny metaliczny krzem uwięziony w matrycy RBSiC. Proces ten pozostawia porowaty, osłabiony szkielet węglowo-SiC, który szybko kruszy się pod wpływem tarcia, powodując poważny i nagły wyciek uszczelnienia. Przed wybraniem gatunku węglika krzemu należy zawsze sprawdzić szczegółowe tabele zgodności chemicznej.
Niezawodność, bezpieczeństwo i wydajność pompy przemysłowej zależą całkowicie od integralności jej uszczelnienia mechanicznego. Wybór odpowiedniego komponentu z węglika krzemu nie jest procesem ogólnym i uniwersalnym. Wymaga precyzyjnego, empirycznego dopasowania gatunków materiałów, wykończeń powierzchni i dokładnych tolerancji wymiarowych do konkretnych warunków płynów w systemie.
Rozumiejąc istotne różnice chemiczne pomiędzy SSiC i RBSiC, dokładnie obliczając odstępy rozszerzalności cieplnej i określając optymalną topografię powierzchni pod kątem zatrzymywania filmu płynnego, inżynierowie mogą skutecznie wyeliminować przedwczesne awarie pomp. Dokładnie oceń parametry operacyjne, przeanalizuj historię awarii i odpowiednio zmodernizuj swoje systemy. Inżynierom i kierownikom ds. zaopatrzenia poszukującym rozwiązania uszczelniającego gwarantującego długoterminową wydajność, zdecydowanie zalecamy zapoznanie się z wyspecjalizowanymi komponentami ceramicznymi w CNHighborn , aby dokładnie dopasować je do wymagań przemysłowych i zminimalizować kosztowne przestoje.
Węglik krzemu jest znacznie twardszy, wytrzymuje znacznie wyższe ciśnienia w układzie i jest znacznie bardziej odporny na ścieranie w przypadku cząstek ściernych. Grafit węglowy jest znacznie bardziej miękki i ma doskonałe właściwości samosmarujące, dzięki czemu jest odporny na pracę na sucho, ale zużywa się znacznie szybciej w normalnych warunkach pracy.
Sprawdź skład chemiczny płynu i zawartość substancji stałych. Jeśli pompujesz silnie korozyjne chemikalia (skrajne pH 0-2 lub 12-14), musisz zastosować SSiC ze względu na jego czystą, jednofazową odporność chemiczną. Jeśli pompujesz szlamy ścierne o umiarkowanym pH, RBSiC jest często lepszym wyborem ze względu na doskonałe właściwości tarcia i zużycia.
Chociaż sam materiał z węglika krzemu może wytrzymać temperatury przekraczające 1000°C w środowiskach obojętnych, praktyczne ograniczenia w zastosowaniu uszczelnień mechanicznych są zwykle podyktowane wtórnymi elastomerami (o-ringami) i temperaturą wrzenia płynu. Zazwyczaj uszczelnienia SiC działają komfortowo w środowiskach pomp o temperaturze od 200°C do 300°C, pod warunkiem, że w metalowej obudowie zaprojektowano odpowiednie odstępy termiczne.
Żywotność zależy całkowicie od warunków pracy pompy. Jednakże, odpowiednio dobrane do pH, temperatury i ścieralności płynu, wysoce wyspecjalizowane uszczelnienie SiC może z łatwością wytrzymać kilka lat ciągłej pracy, znacznie przewyższając alternatywne rozwiązania z tlenku glinu lub węgla.
Generalnie nie. Chociaż specjalistyczne matowe wykończenia i zaawansowana tekstura powierzchni mogą przetrwać bardzo krótkie okresy pracy na sucho, długotrwały brak smarowania hydrodynamicznego spowoduje poważne gromadzenie się ciepła. Prowadzi to nieuchronnie do szoku termicznego, kontroli cieplnej i fizycznego pękania lica ceramiki.
Potrzebujesz niestandardowego rozwiązania, jeśli Twoja pompa działa poza standardowymi parametrami temperatury lub ciśnienia, przetwarza bardzo agresywne zawiesiny ścierne lub jeśli konserwujesz starszy model pompy, w którym oryginalne części zamienne OEM są przestarzałe lub nie są już produkowane.
Tak. Pomimo swojej ekstremalnej twardości i wyjątkowej odporności na zużycie ścierne, węglik krzemu ma niską odporność na pękanie. Jest bardzo podatny na uszkodzenia spowodowane uderzeniami. Należy się z nim obchodzić ze szczególną ostrożnością i instalować go bez nierównomiernego naprężenia mechanicznego lub wstrząsu fizycznego.
