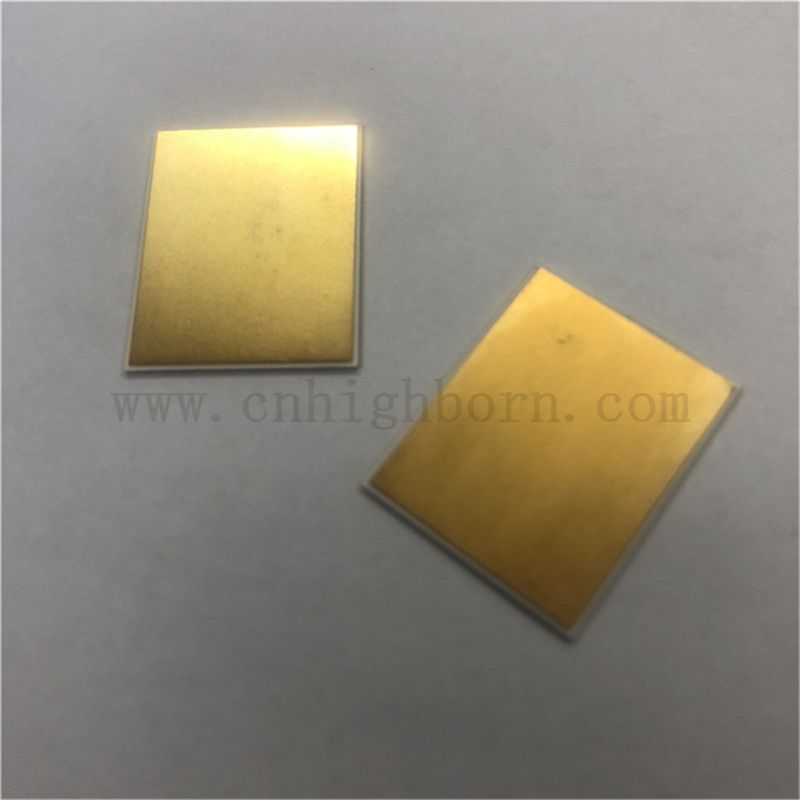

Jakie materiały ceramiczne sprawdzają się w przypadku bezpośrednio wiązanych podłoży miedzianych?

Elektronika dużej mocy i półprzewodniki o szerokiej przerwie energetycznej wymagają rozwiązań opakowaniowych, które poradzą sobie z ekstremalnymi obciążeniami termicznymi i wysokimi prądami bez uszkodzeń mechanicznych. Określenie niewłaściwej podstawy ceramicznej do zastosowania z miedzią związaną bezpośrednio prowadzi do przedwczesnego zmęczenia cieplnego, rozwarstwienia podłoża lub niepotrzebnych nadmiernych wydatków na materiały przeprojektowane. Ocena dokładnych właściwości termicznych, mechanicznych i chemicznych dostępnej ceramiki – głównie tlenku glinu i azotku glinu – ma kluczowe znaczenie dla zespołów inżynierskich, aby zrównoważyć wymagania dotyczące wydajności z opłacalnością produkcji. Musimy przyjrzeć się, jak te materiały zachowują się pod obciążeniem na stanowisku testowym i w terenie. Musisz dopasować podłoże do określonej mocy cieplnej matrycy półprzewodnikowej. Właściwe wykonanie tej czynności zapobiega katastrofalnej awarii modułu podczas agresywnego przełączania zasilania. Podstawowe wymagania dotyczące modułów mocy wymagają wysokiej wytrzymałości dielektrycznej, wysokiej przewodności cieplnej i solidnej obciążalności prądowej.

• Dychotomia materiałowa: Tlenek glinu (Al₂O₃) pozostaje opłacalnym standardem dla ogólnej elektroniki mocy, podczas gdy azotek glinu (AlN) jest obowiązkowy w zastosowaniach o dużej gęstości mocy, wymagających doskonałego rozpraszania ciepła.

• Realia produkcyjne: Ceramika beztlenkowa, taka jak AlN, wymaga precyzyjnego etapu wstępnego utleniania w celu utworzenia wiązania eutektycznego z miedzią, co zwiększa złożoność procesu DBC.

• Równowaga termomechaniczna: Przy wyborze podłoża należy priorytetowo traktować dopasowanie współczynnika rozszerzalności cieplnej (CTE) do matrycy półprzewodnikowej, aby zapobiec zmęczeniu złącza lutowniczego podczas cykli termicznych.

Rola metalizowanego podłoża ceramicznego w energoelektronice

Zdefiniowanie podstawowych wymagań dla modułów mocy obejmuje uwzględnienie wysokiej wytrzymałości dielektrycznej i wysokiej przewodności cieplnej. Potrzebujesz także solidnej obciążalności prądowej. Niezawodne metalizowane podłoże ceramiczne stanowi podstawę tych wskaźników wydajności. Działa jako krytyczny interfejs pomiędzy matrycą półprzewodnikową wytwarzającą ciepło a układem chłodzenia. Kiedy montujesz MOSFET z węglika krzemu, gęstość strumienia ciepła jest ogromna. Podłoże musi natychmiast odprowadzić to ciepło, zachowując ścisłą izolację elektryczną do kilku kilowoltów.

Proces bezpośredniego łączenia miedzi wiąże miedź o wysokiej czystości bezpośrednio z podłożem ceramicznym. Zwykle używamy miedzi beztlenowej o wysokiej przewodności (OFHC). Wykorzystuje się w nim proces topienia eutektyki miedzi i tlenu w wysokiej temperaturze w temperaturze około 1065°C. Atmosfera pieca jest ściśle kontrolowana za pomocą śladowych ilości tlenu. Metoda ta eliminuje konieczność stosowania pośrednich warstw kleju. Kleje zazwyczaj utrudniają przenoszenie ciepła i ulegają degradacji pod wpływem ekstremalnych temperatur. Powstałe spoiwo jest zarówno wytrzymałe mechanicznie, jak i wydajne termicznie. Ciecz eutektyczna zwilża powierzchnię ceramiki, a po ochłodzeniu tworzy trwałe wiązanie chemiczne i mechaniczne.

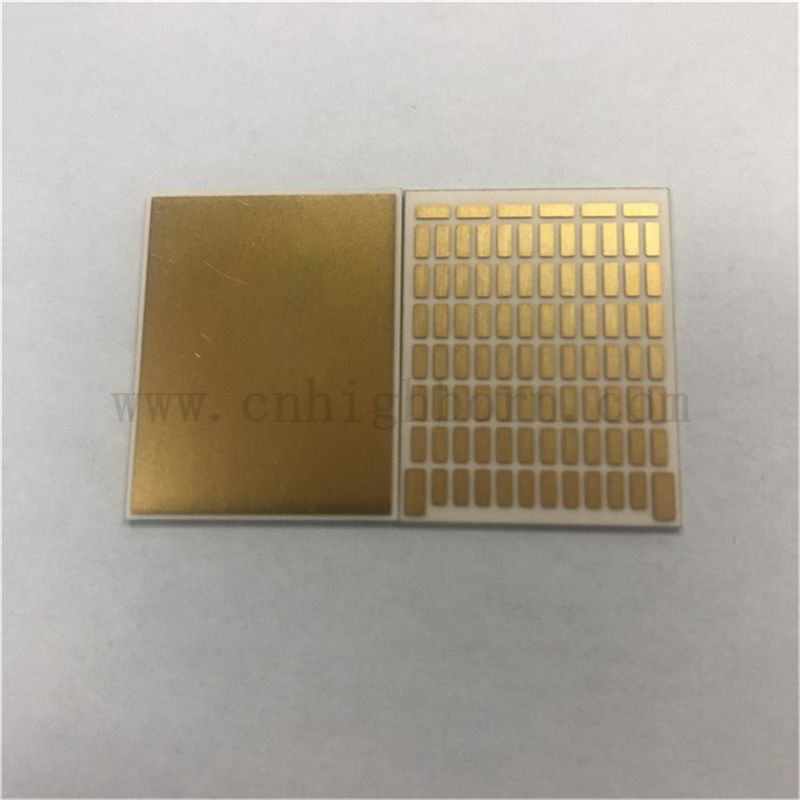

Wstępne łączenie i kontrola jakości decydują o sukcesie końcowego modułu. Surowe podstawy ceramiczne poddawane są precyzyjnemu cięciu laserowemu, trasowaniu i rygorystycznemu czyszczeniu. Nie możemy tolerować żadnych pozostałości organicznych ani cząstek stałych na powierzchni ceramicznej. Wymagane są krytyczne kontrole chropowatości i płaskości powierzchni. Szukamy określonej wartości Ra, aby mieć pewność, że miedź może chwycić ceramikę. Kontrole te gwarantują równomierne zwilżenie eutektyki i zapobiegają powstawaniu mikropęknięć międzyfazowych podczas klejenia. Pustka na styku działa jak izolator termiczny, tworząc gorący punkt, który ostatecznie zniszczy matrycę półprzewodnikową.

Bezpośrednio związana ceramika miedziana konsekwentnie przewyższa tradycyjne płytki drukowane i izolowane podłoża metalowe. Z łatwością radzi sobie ze środowiskami o wysokim napięciu i wysokiej temperaturze. Płyty FR4 po prostu spalają się pod tymi obciążeniami. Izolowane podłoża metalowe charakteryzują się wysoką odpornością termiczną warstw polimerów dielektrycznych. Grube warstwy miedzi na DBC przenoszą ogromne prądy, podczas gdy ceramika zapewnia niezbędną izolację elektryczną bez utraty przewodności cieplnej. To sprawia, że ​​jest to jedyny realny wybór dla falowników trakcyjnych, inwerterów fotowoltaicznych podłączonych do sieci i ciężkich napędów silników przemysłowych.

Musimy także wziąć pod uwagę układ i proces trawienia. Po związaniu miedzi nakładamy fotomaskę, naświetlamy wzór obwodu i wytrawiamy niechcianą miedź. Proces trawienia musi być wystarczająco agresywny, aby usunąć grubą miedź, ale jednocześnie wystarczająco kontrolowany, aby zapobiec poważnemu podcięciu śladów. Podcięcie zmniejsza pole przekroju poprzecznego ścieżki, co zwiększa opór elektryczny i generuje niepożądane ciepło. Ściśle monitorujemy współczynnik wytrawiania na linii produkcyjnej, aby zachować integralność śladu.

Podstawowe materiały ceramiczne do bezpośrednio wiązanych podłoży miedzianych

Tlenek glinu (Al₂O₃): Standard branżowy

Tlenek glinu zapewnia przewodność cieplną od 24 do 30 W/mK. Zapewnia doskonałą stabilność mechaniczną i wysoką wytrzymałość dielektryczną. Zwykle używamy Al₂O₃ o czystości 96% w standardowych zastosowaniach DBC. Pozostałe 4% to dodatki spiekające, takie jak krzemionka i tlenek magnezu, które pomagają zagęścić ceramikę podczas wypalania. Materiał ten naturalnie wiąże się z miedzią podczas procesu DBC ze względu na istniejący stan tlenkowy. Nie wymaga wstępnej zmiany chemicznej. Wystarczy go oczyścić i przepuścić przez piec do klejenia.

Al₂O₃ znajdziesz w standardowych napędach silników przemysłowych, elektronice użytkowej oraz modułach IGBT małej i średniej mocy. Jest wysoce niezawodny w zastosowaniach, w których można kontrolować strumień cieplny. Wytrzymałość mechaniczna jest wystarczająca dla standardowych profili wibracji spotykanych w środowiskach fabrycznych. Projektując z wykorzystaniem Al₂O₃, zwykle ograniczamy grubość miedzi do 0,3 mm, aby zapobiec pękaniu ceramiki przy wyższym współczynniku CTE miedzi podczas cykli termicznych. To sprawdzony, stabilny materiał, który stanowi kręgosłup branży energoelektroniki.

Azotek glinu (AlN): wysokowydajne zarządzanie temperaturą

Azotek glinu zapewnia wyjątkową przewodność cieplną w zakresie od 170 do 230 W/mK. Jego współczynnik CTE jest zbliżony do chipów krzemu i węglika krzemu. To bliskie dopasowanie CTE drastycznie zmniejsza naprężenia ścinające na złączu lutowanym pomiędzy matrycą a podłożem podczas przełączania zasilania. Jako ceramika nietlenkowa AlN musi zostać poddany kontrolowanemu procesowi wstępnego utleniania. Gołe podłoża AlN wypalamy w atmosferze utleniającej w wysokich temperaturach. Tworzy to krytyczną mikrocienką warstwę powierzchniową Al₂O₃, zanim miedź będzie mogła skutecznie się związać.

Jeśli warstwa utleniająca jest zbyt cienka, miedź nie będzie się wiązać. Jeśli jest zbyt gruby, zwiększa się opór cieplny, co mija się z celem stosowania AlN. Podłoże obwodu AlN DBC jest idealne do falowników trakcyjnych pojazdów elektrycznych, modułów RF dużej mocy i systemów zasilania w przemyśle lotniczym. Zastosowania te wymagają maksymalnego odprowadzania ciepła na najmniejszej możliwej powierzchni. Materiał jest kruchy, więc obsługa podczas montażu wymaga specjalistycznego oprzyrządowania, aby zapobiec odpryskom krawędzi.

Alternatywna ceramika: tlenek glinu wzmocniony tlenkiem cyrkonu (ZTA) i azotek krzemu (Si₃N₄)

Tlenek glinu wzmocniony tlenkiem cyrkonu zapewnia wyższą odporność na pękanie niż standardowe Al₂O₃. Do matrycy tlenku glinu dodajemy cząstki tlenku cyrkonu. Kiedy pęknięcie próbuje rozprzestrzenić się w materiale, cząstki tlenku cyrkonu przechodzą transformację fazową, która zwiększa ich objętość, skutecznie zamykając pęknięcie. Okazuje się bardzo przydatny w środowiskach narażonych na ekstremalne wibracje mechaniczne, takich jak sprzęt wiertniczy lub ciężkie pojazdy terenowe.

Azotek krzemu zapewnia najwyższą wytrzymałość mechaniczną i niezawodność cykli termicznych. Ma bardzo wysoką odporność na pękanie i umiarkowaną przewodność cieplną około 90 W/mK. Jednakże producenci zazwyczaj łączą Si₃N₄ z aktywnym lutowaniem metali zamiast standardowego DBC ze względu na złożone wymagania dotyczące klejenia. W procesie AMB wykorzystuje się pastę lutowniczą zawierającą aktywne metale, takie jak tytan, która wchodzi w reakcję chemiczną z azotkiem krzemu. Tworzy to niezwykle mocne połączenie, które może wytrzymać tysiące poważnych szoków termicznych bez rozwarstwiania.

Wymiary oceny technicznej metalizowanych podłoży ceramicznych

Ocena kompromisu pomiędzy rozpraszaniem ciepła a wytrzymałością mechaniczną jest głównym zadaniem inżynierskim. AlN sprzyja szybkiemu przenoszeniu ciepła, podczas gdy ZTA i Si₃N₄ wyróżniają się odpornością na pękanie. Aby zapewnić stabilność działania, należy obliczyć opór cieplny całego stosu podłoża. Wykorzystujemy analizę elementów skończonych do modelowania przepływu ciepła od złącza półprzewodnika, przez lut, do ścieżki miedzianej, przez ceramikę i w dół do płytki bazowej.

Konfiguracje DBC standardowo wykorzystują dwie warstwy miedzi. Ta symetryczna okładzina górna i dolna równoważy naprężenia rozciągające podczas chłodzenia. Zasady symetrii układu zapobiegają wypaczeniu podłoża, powszechnie znanemu jako efekt paska bimetalicznego. Jeśli na spodzie znajduje się duża, solidna miedziana podkładka, a na górze są mocno wytrawione cienkie ślady, podłoże będzie się wyginać jak chipsy ziemniaczane, gdy ostygnie od temperatury wiązania wynoszącej 1065°C. Utrzymanie tej równowagi ma kluczowe znaczenie dla niezawodnego montażu modułu. Często dodajemy atrapy miedzianych podkładek na wierzchu, wyłącznie w celu zrównoważenia naprężeń mechanicznych.

Współczynnik CTE ceramiki oddziałuje bezpośrednio z warstwami miedzi i matrycą półprzewodnikową. Zarządzanie naprężeniami niedopasowanymi na styku złącza zapobiega przedwczesnym awariom. Standardowe grubości miedzi wahają się od 0,127 mm do 0,3 mm. Zasady projektowania narzucają odstępy między ścieżkami, przerwy izolacyjne i odciąganie krawędzi, aby zapobiec wyładowaniom łukowym i koncentracji naprężeń mechanicznych. Odsuwamy miedź od krawędzi ceramiki o co najmniej 0,5 mm. Zapobiega to powstawaniu łuku elektrycznego na krawędzi i zapobiega powstawaniu mikropęknięć na granicy ceramiki, gdzie naprężenia są największe.

Obciążalność prądowa jest bezpośrednio powiązana z grubością miedzi i szerokością ścieżki. Wymagane pole przekroju poprzecznego obliczamy na podstawie maksymalnego prądu ciągłego i dopuszczalnego wzrostu temperatury. W przypadku modułu 200 A może być potrzebna miedź o grubości 0,3 mm z bardzo szerokimi ścieżkami. Należy także zaprojektować prądy udarowe, które mogą być dziesięciokrotnie większe od wartości znamionowej ciągłej przez kilka milisekund. Masa termiczna grubej miedzi pomaga absorbować te przejściowe skoki energii, zanim zdążą przegrzać ceramikę.

Ryzyka wdrożeniowe i strategie łagodzenia

Ryzyko: rozwarstwienie podłoża i zmęczenie termiczne

Niedopasowana rozszerzalność cieplna pomiędzy grubymi warstwami miedzi i podstawą ceramiczną powoduje naprężenia podczas agresywnej zmiany mocy. Miedź chce rozszerzać się znacznie szybciej niż ceramika. Prowadzi to do rozwarstwienia na krawędziach ścieżek miedzianych. Można temu zaradzić, wdrażając konstrukcje z miedzi z wgłębieniami lub stopniowane miedziane krawędzie. Stopniowa krawędź zmniejsza koncentrację naprężeń na styku. Przejście na AMB służy jako rozwiązanie w przypadku ekstremalnych wymagań dotyczących niezawodności, ponieważ złącze lutowane jest znacznie bardziej plastyczne niż wiązanie eutektyczne.

Testujemy to, używając komór do silnego szoku termicznego. Podłoża poddajemy cyklom od -40°C do +150°C przez tysiące cykli. Następnie sprawdzamy je za pomocą skaningowej mikroskopii akustycznej. SAM wykorzystuje fale dźwiękowe o wysokiej częstotliwości do wykrywania mikroskopijnych szczelin powietrznych pomiędzy miedzią a ceramiką. Jeśli zauważymy rozwarstwienie rozpoczynające się w rogach śladów, wiemy, że projekt wymaga korekty. Czasami zwykłe zaokrąglenie rogów miedzianych podkładek w układzie może znacznie wydłużyć żywotność cyklu.

Ryzyko: zmienna utleniania AlN

Niespójne warstwy utleniania na AlN prowadzą do słabych wiązań eutektycznych i zlokalizowanych gorących punktów. Jeśli atmosfera pieca zmienia się podczas wypalania przed utlenianiem, warstwa tlenku będzie nierówna. Narusza to integralność modułu. Określ ścisłe wskaźniki kontroli jakości wytrzymałości na odrywanie. Przylutowujemy drut do miedzianej podkładki i ciągniemy go pod kątem 90 stopni, aż się zepsuje. Wymaganą siłę mierzymy w niutonach na milimetr. Przed montażem użyj skanowania ultradźwiękowego, aby wykryć mikroskopijne puste przestrzenie.

Wykonujemy również analizy przekrojowe z wykorzystaniem skaningowego mikroskopu elektronowego. Przecinamy podłoże, polerujemy krawędź i oglądamy linię łączenia pod dużym powiększeniem. Chcemy zobaczyć ciągłe, równomierne przejście od miedzi przez tlenek miedzi, tlenek glinu do azotku glinu. Wszelkie szczeliny lub kruche fazy międzymetaliczne wskazują na awarię procesu. Kontrolowanie profilu pieca do utleniania jest najpilniej strzeżoną tajemnicą czołowych producentów podłoży AlN.

Ryzyko: Łańcuch dostaw i skalowanie kosztów

Proszek AlN i procesy produkcyjne są znacznie droższe i mają dłuższe terminy realizacji niż Al₂O₃. Surowy proszek wymaga wysokiej czystości i specjalistycznego postępowania, aby zapobiec wchłanianiu wilgoci. Wykorzystaj Al₂O₃ do prototypowania i tworzenia wariantów o niskim poborze mocy. Rezerwuj AlN wyłącznie do zastosowań o dużej gęstości mocy, gdzie budżety termiczne dyktują jego konieczność. Nie należy podawać AlN tylko dla marginesu bezpieczeństwa, jeśli obliczenia termiczne pokazują, że Al₂O₃ utrzyma temperaturę złącza w określonych granicach.

Ściśle współpracuj z zespołem zaopatrzenia, aby dokładnie prognozować zapotrzebowanie na AlN. W przypadku niedoborów w branży terminy realizacji wysokiej jakości podłoży AlN mogą sięgać kilku miesięcy. Kwalifikuj wielu dostawców na wczesnym etapie projektowania. Upewnij się, że obaj dostawcy są w stanie spełnić określone wymagania dotyczące wytrzymałości na odrywanie i powstawania pustych przestrzeni. Strategia dwóch źródeł chroni Twoją linię produkcyjną przed nieoczekiwanymi zakłóceniami w łańcuchu dostaw surowców.

Lista kontrolna wyboru dostawcy DBC

Wybór odpowiedniego partnera produkcyjnego zapewnia długoterminową niezawodność. Potrzebujesz dostawcy, który rozumie metalurgię i ceramikę. Użyj tej listy kontrolnej, aby ocenić potencjalnych dostawców przed podpisaniem umowy produkcyjnej:

1. Żądaj raportów dotyczących identyfikowalności czystości proszku ceramicznego, w szczególności weryfikując 96% w porównaniu z 99,6% Al₂O₃.

2. Sprawdź dokumentację dotyczącą zawartości tlenu w miedzi, aby zapewnić optymalne wiązanie eutektyczne.

3. Sprawdź standardy wytrzymałości na odrywanie i minimalne wymagania N/mm. Szukamy co najmniej 50 N/cm.

4. Przejrzyj limity cykli szoku termicznego i charakterystykę wyładowań niezupełnych.

5. Oceń kompetencje dostawcy w zakresie precyzyjnego trawienia i wykończeń powierzchni, takich jak Ni/Au, Ag lub OSP.

6. Potwierdź zastosowanie ultradźwiękowych badań nieniszczących do kontroli pustych przestrzeni w każdej partii produkcyjnej.

7. Jeśli kupujesz substraty AlN, przeprowadź audyt kontroli procesu wstępnego utleniania.

8. Sprawdź ich tolerancję wymiarową w przypadku cięcia laserowego i wiercenia otworów.

Wniosek

Wybór materiału ceramicznego decyduje o suficie termicznym i żywotności mechanicznej modułu mocy. Al₂O₃ pozostaje pragmatycznym wyborem do standardowych zastosowań. AlN nie podlega negocjacjom w przypadku opakowań półprzewodników o dużej gęstości i szerokiej przerwie energetycznej. Oprzyj swoją decyzję na ścisłych obliczeniach wymaganego oporu cieplnego, oczekiwanych profili cykli cieplnych i docelowej powierzchni modułu. Nie zgaduj; przeprowadzić symulacje termiczne i zweryfikować je za pomocą testów fizycznych.

• Nawiąż kontakt z producentami podłoża na wczesnym etapie projektowania, aby uzyskać szczegółowe arkusze danych materiałów.

• Przejrzyj stosunek grubości miedzi do ceramiki, aby zapewnić stabilność mechaniczną podczas cykli termicznych.

• Zdobądź próbki fizyczne do rygorystycznych testów impedancji cieplnej i wytrzymałości na odrywanie.

• Zaplanuj oczekiwane obciążenia prądowe, aby określić dokładną wymaganą grubość miedzi.

• Przed przystąpieniem do tworzenia ostatecznego układu należy przeprowadzić inspekcje SAM wszystkich prototypów.

Często zadawane pytania

P: Jaka jest różnica pomiędzy metalizowanym podłożem ceramicznym DBC i AMB?

Odp.: DBC opiera się na wysokotemperaturowym stopionym eutektyku miedzi i tlenu, który łączy się bezpośrednio z ceramiką. AMB wykorzystuje stop lutowniczy z aktywnym metalem, zazwyczaj zawierający tytan, do chemicznego wiązania miedzi. AMB zapewnia wyższą niezawodność cykli termicznych, szczególnie w przypadku azotku krzemu.

P: Dlaczego azotek glinu (AlN) należy utlenić przed procesem DBC?

Odp.: AlN jest materiałem ceramicznym beztlenkowym. Proces DBC wymaga tlenu do wytworzenia cieczy eutektycznej, która wiąże miedź z podłożem. Wstępne utlenianie AlN tworzy na powierzchni cienką warstwę tlenku glinu, umożliwiając zwilżenie i skuteczne wiązanie miedzi.

P: Jaka jest maksymalna grubość miedzi osiągalna na bezpośrednio związanej ceramice miedzianej?

Odp.: Standardowe grubości miedzi DBC wahają się od 0,127 mm do 0,3 mm. Chociaż możliwa jest grubsza miedź do 0,5 mm, znacznie zwiększa ona naprężenia termomechaniczne ceramiki podczas wahań temperatury, zwiększając ryzyko pęknięcia lub rozwarstwienia podłoża.

P: Dlaczego podłoża DBC wymagają miedzi po obu stronach (okładzina symetryczna)?

Odp.: Symetryczny płaszcz równoważy poważne naprężenia termomechaniczne powstające podczas klejenia w wysokiej temperaturze i późniejszych fazach chłodzenia. Bez miedzi po obu stronach różne współczynniki rozszerzalności miedzi i ceramiki spowodowałyby wypaczenie lub pęknięcie podłoża.

P: Jak wybrać pomiędzy Al₂O₃ i AlN do zastosowań w energoelektronice?

Odp.: Wybierz Al₂O₃ do standardowych zastosowań przemysłowych, gdzie priorytetem jest koszt i możliwe jest kontrolowanie obciążeń termicznych. Wybierz AlN do projektów o dużej gęstości mocy, takich jak falowniki EV, gdzie bezwzględnie wymagane jest doskonałe odprowadzanie ciepła i ścisłe dopasowanie współczynnika CTE do chipów z węglika krzemu.

P: Co powoduje rozwarstwienie podłoża obwodu AlN DBC?

Odp.: Rozwarstwienie zwykle wynika z silnych cykli termicznych. Niedopasowanie współczynnika rozszerzalności cieplnej pomiędzy grubą warstwą miedzi a ceramiką AlN powoduje naprężenie ścinające na granicy faz, ostatecznie powodując zmęczenie i oddzielenie wiązania eutektycznego.
