Awaria materiału w ekstremalnych warunkach przemysłowych powoduje nie tylko opóźnienia w konserwacji; powoduje to katastrofalne przestoje systemu, zagrożenia bezpieczeństwa i pogłębiające się straty operacyjne. Standardowe stopy, metale ogniotrwałe i wysokowydajne polimery osiągają swoje fizyczne granice, gdy są poddawane jednoczesnemu działaniu ekstremalnych temperatur, agresywnej korozji chemicznej i silnemu ścieraniu mechanicznemu. Przejście na zaawansowane materiały techniczne wymaga wyjścia poza podstawowe arkusze specyfikacji. Wybór prawidłowego składu ceramiki przemysłowej wymaga rygorystycznej, opartej na dowodach oceny dynamiki termicznej, obciążeń mechanicznych i interakcji chemicznych, aby upewnić się, że wybrany materiał odpowiada konkretnym realiom operacyjnym.
Zidentyfikuj główny stresor: Wybór materiału musi opierać się na dominującym trybie awarii środowiska — niezależnie od tego, czy jest to szok termiczny, zużycie ścierne czy degradacja chemiczna.
Potwierdź kompromis w zakresie kruchości: Chociaż zaawansowana ceramika oferuje niezrównaną twardość i odporność na ciepło, ich niska odporność na pękanie wymaga specjalnych kompensacji projektowych, aby zapobiec katastrofalnym uszkodzeniom kruchym.
Uwzględnij zmienne całkujące: Pomyślne wdrożenie wymaga obliczenia niedopasowania współczynnika rozszerzalności cieplnej (CTE) podczas łączenia elementów ceramicznych z istniejącymi zespołami metalowymi.
Zanim wybierzesz jakikolwiek materiał, musisz dokładnie odwzorować warunki środowiskowe. Wyszczególnij szczytowe temperatury robocze i współczynniki cykli termicznych. Identyfikować rodzaje obciążeń mechanicznych, rozróżniając siły statyczne i dynamiczne. Dokładnie zapisuj poziomy pH substancji chemicznych. Te parametry bazowe stanowią podstawę wymagań inżynieryjnych. Bez dokładnych danych wybór materiału staje się grą w zgadywanie. Jeśli nie docenisz naprężeń termicznych lub mechanicznych, ryzykujesz przedwczesną awarię komponentu. Inżynierowie muszą wdrożyć rejestratory danych i obrazowanie termowizyjne, aby uchwycić rzeczywiste warunki pracy, zamiast polegać na teoretycznych ograniczeniach projektowych.
Oceń dokładnie wymagania środowisk o wysokim ciśnieniu lub wysokiej próżni. Zastosowania takie jak komory półprzewodnikowe lub eksploracja głębin morskich wymagają absolutnej integralności strukturalnej. Określ limity przepuszczalności wymagane do zapobiegania wyciekom gazu lub cieczy. Porowata ceramika nie sprawdza się w zastosowaniach hermetycznych, jeśli nie jest odpowiednio przeszklona lub uszczelniona. Należy ocenić gęstość materiału i strukturę ziaren. Formuły o dużej gęstości zapobiegają mikroskopijnym wyciekom pod ekstremalnymi różnicami ciśnień. Protokoły testowe, takie jak wykrywanie wycieków helu, są obowiązkowe w celu sprawdzenia hermetycznych uszczelek w krytycznych zespołach.
Kontroluj wcześniejsze awarie komponentów, aby ustalić podstawowe wymagania dla nowych materiałów. Czy poprzednia część metalowa uległa uszkodzeniu z powodu utleniania? Czy głównym winowajcą było rozcieńczanie ścierne? Być może zmęczenie cieplne spowodowało mikropęknięcia. Identyfikacja dokładnego mechanizmu awarii wyznacza ścieżkę ulepszenia materiału. Jeśli ścieranie spowodowało awarię, priorytetem jest twardość. Jeśli szybkie nagrzewanie spowodowało pęknięcia, priorytetem jest odporność na szok termiczny. Wtórne tryby awarii również wymagają dokładnego rozważenia na etapie projektowania. Element może przetrwać pierwotne zużycie ścierne i ulec wtórnej korozji chemicznej, jeśli osnowa materiału nie zostanie w pełni oceniona.
Wymagana precyzja końcowej części dyktuje metodę produkcji. Prasowanie, wytłaczanie i formowanie wtryskowe oferują różne możliwości tolerancji. Należy ograniczyć wybór materiałów w oparciu o stopień skurczu podczas spiekania. Materiały o dużym skurczu utrudniają osiągnięcie wąskich tolerancji. Zastosowania półprzewodnikowe i farmaceutyczne wymagają rygorystycznych standardów czystości. Śladowe zanieczyszczenia mogą zanieczyścić całe partie produkcyjne. Określ wyraźnie poziomy czystości, np. 99,9% tlenku glinu, aby uniknąć katastrofalnych reakcji chemicznych. Obróbka po spiekaniu pozwala uzyskać węższe tolerancje, ale wymaga specjalistycznego oprzyrządowania diamentowego.

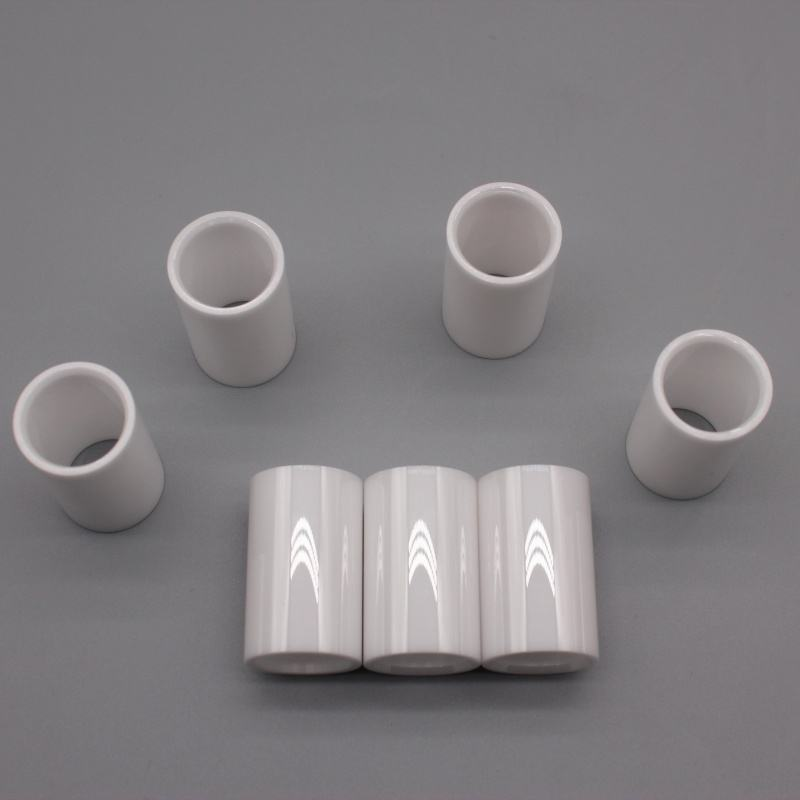

Tlenek glinu jest obecnie najczęściej stosowaną ceramiką przemysłową. Zapewnia doskonałą równowagę izolacji elektrycznej i umiarkowanej odporności na zużycie. Inżynierowie wybierają tlenek glinu do zastosowań ogólnych, wymagających trwałości i stabilności. Ma jednak wyraźne ograniczenia. Wykazuje niższą odporność na szok termiczny w porównaniu do azotków i węglików. Gwałtowne zmiany temperatury mogą powodować pękanie konstrukcji. Najlepiej sprawdza się w środowiskach o stałym, przewidywalnym obciążeniu termicznym. Poziomy czystości wahają się od 85% do 99,9%, przy czym wyższe czystości zapewniają wykładniczo lepszą odporność chemiczną.
Cyrkon działa jak stal w świecie ceramiki. Tlenek cyrkonu stabilizowany itrem wykorzystuje hartowanie transformacyjne, aby zapobiec rozprzestrzenianiu się pęknięć. Dzięki temu idealnie nadaje się do zastosowań wymagających dużej udarności, w których inna ceramika mogłaby się rozbić. Należy jednak zwrócić uwagę na jego ograniczenia operacyjne. Właściwości mechaniczne pogarszają się w bardzo wysokich temperaturach. Destabilizacja fazy zachodzi w wilgotnym środowisku, zazwyczaj powyżej 800°C. Utrzymuj zastosowania tlenku cyrkonu w odpowiednich granicach termicznych, aby zachować integralność strukturalną. Jest często stosowany w elementach pomp, gniazdach zaworów i ostrzach tnących.

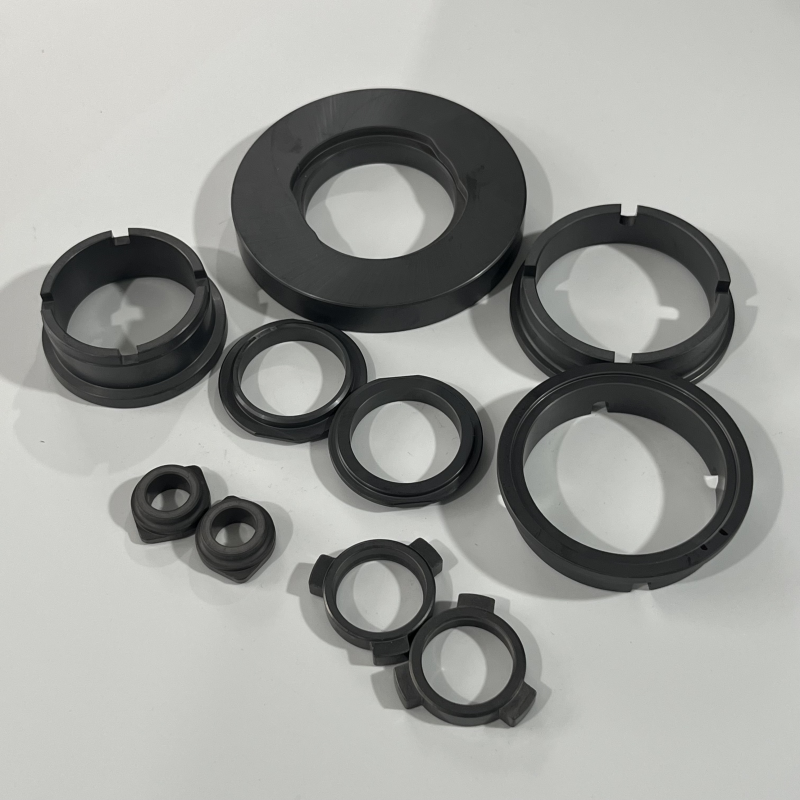

Węglik krzemu doskonale sprawdza się w środowiskach o ekstremalnym ścieraniu i wysokiej temperaturze. Bez problemu wytrzymuje temperatury robocze do 1600°C. Dzięki doskonałej przewodności cieplnej idealnie nadaje się do wymienników ciepła. Powierzchnie uszczelnień mechanicznych w dużym stopniu korzystają ze swojej odporności na zużycie. Radzi sobie z agresywnymi zawiesinami chemicznymi, nie ulegając degradacji. Gdy potrzebujesz materiału, który wytrzyma brutalne zużycie fizyczne i jednocześnie intensywne ciepło, węglik krzemu zapewnia wyjątkową wydajność. Związany reakcyjnie i spiekany węglik krzemu oferuje różne właściwości mechaniczne w zależności od wymagań zastosowania.
Azotek krzemu charakteryzuje się wyjątkowo niskim współczynnikiem rozszerzalności cieplnej. To sprawia, że jest to najlepszy wybór wśród ceramiki wysokotemperaturowej do zastosowań wymagających szybkich wahań temperatury. Podzespoły silników i systemy transportu stopionego metalu w dużym stopniu na nim polegają. Wytrzymuje silny szok termiczny, który niszczy inne materiały. Chociaż wymagania dotyczące surowców i przetwarzania są wysokie, korzyści w zakresie wydajności uzasadniają jego zastosowanie w środowiskach o ekstremalnych cyklach termicznych. Zachowuje wysoką wytrzymałość mechaniczną nawet w podwyższonych temperaturach.
Borki i węgliki metali przejściowych sprawdzają się w najbardziej ekstremalnych warunkach znanych inżynierii. Materiały takie jak dwuborek hafnu i dwuborek cyrkonu wytrzymują temperatury robocze przekraczające 2000°C. Służą krytycznym zastosowaniom niszowym w systemach obrony powietrznej i hipersonicznej. Zaawansowane reaktory jądrowe wykorzystują je ze względu na ich niesamowitą stabilność. Materiały te przesuwają absolutne granice oporu cieplnego. Wymagają wysoce wyspecjalizowanych technik produkcji i integracji. Odporność na utlenianie w tak ekstremalnych temperaturach jest głównym celem prac nad technologią UHTC.
Obrabialna ceramika szklana umożliwia szybkie prototypowanie i produkcję niskoseryjną. Materiały te można obrabiać za pomocą konwencjonalnych narzędzi do obróbki metalu. Eliminuje to potrzebę szlifowania diamentem po spiekaniu. Musisz jednak zaakceptować pewne kompromisy. Mają niższe maksymalne temperatury pracy niż w pełni gęsta ceramika strukturalna. Zmniejsza się także ich wytrzymałość mechaniczna. Używaj ich do testowania projektów przed przystąpieniem do obróbki twardej ceramiki konstrukcyjnej. Doskonale nadają się do przepustów próżniowych i izolatorów precyzyjnych.
Porównaj materiały na podstawie maksymalnej temperatury użytkowania, przewodności cieplnej i ciepła właściwego. Przetrwanie wysokiej temperatury statycznej różni się całkowicie od przetrwania szybkich cykli termicznych. Parametr szoku termicznego określa, jak materiał radzi sobie z nagłymi spadkami temperatury. Wysoka przewodność cieplna pomaga szybko rozproszyć ciepło, zmniejszając miejscowe naprężenia. Oceń gradient termiczny, jakiego doświadczy Twój komponent. Dopasuj właściwości termiczne materiału do specyficznej dynamiki cieplnej swojego systemu. Niedopasowanie rozszerzalności cieplnej jest główną przyczyną awarii w zespołach wykonanych z wielu materiałów.
Oceniaj materiały za pomocą skali twardości Mohsa lub Vickersa. Twardość jest bezpośrednio powiązana z odpornością na ścieranie. Zależność pomiędzy wielkością ziaren, porowatością i szybkością długotrwałego zużycia ma kluczowe znaczenie. Drobnoziarnista, w pełni gęsta ceramika jest odporna na zawiesiny ścierne lepiej niż porowate alternatywy. Środowiska o tarciu suchym wymagają materiałów o niskim współczynniku tarcia. Wybierz materiały, które zachowują integralność powierzchni pod ciągłym atakiem mechanicznym, aby zapewnić trwałość. Wykończenie powierzchni odgrywa ogromną rolę w odporności na zużycie; polerowane powierzchnie zmniejszają tarcie i zużycie.
Oceń stabilność materiału w stosunku do kwasów, zasad i stopionych metali. Poziomy czystości drastycznie zmieniają odporność chemiczną. Składnik zawierający 95% tlenku glinu rozkłada się szybciej niż składnik zawierający 99,8% tlenku glinu w agresywnych kwasach. Faza szklista w ceramice o niższej czystości rozpuszcza się, co prowadzi do załamania się struktury. Należy określić formuły o wysokiej czystości przeznaczone do stosowania w trudnych środowiskach chemicznych. Testuj materiały pod kątem dokładnego składu chemicznego, z którym będą miały do czynienia podczas produkcji, aby sprawdzić obojętność. Temperatura przyspiesza reakcje chemiczne, dlatego należy ocenić odporność na korozję w rzeczywistej temperaturze roboczej.
Analizuj oporność elektryczną i wytrzymałość dielektryczną przy dużych obciążeniach termicznych. Ceramika wysokotemperaturowa utrzymuje właściwości izolacji elektrycznej nawet wtedy, gdy temperatura otoczenia wzrasta do ekstremalnych progów. To sprawia, że są one niezbędne w zastosowaniach wysokiego napięcia w gorącym otoczeniu. W takich warunkach standardowe izolatory ulegają uszkodzeniu lub stopieniu. Upewnij się, że wybrana ceramika zapobiega wyładowaniom łukowym, jednocześnie będąc odpornym na otaczające środowisko termiczne. Sprawdź, czy stałe dielektryczne są zgodne z wymaganiami systemu. Porowatość może zatrzymywać wilgoć, co poważnie pogarsza właściwości izolacji elektrycznej.
| Materiał | Maksymalna temperatura robocza (°C) | Odporność na szok termiczny | Wytrzymałość pierwotna |
|---|---|---|---|
| Tlenek glinu (99%) | 1700 | Umiarkowany | Izolacja elektryczna |
| Cyrkon (YTZP) | 1000 | Dobry | Wytrzymałość złamania |
| Krzemowy węglik | 1600 | Wysoki | Ekstremalna twardość |
| Azotek krzemu | 1200 | Doskonały | Szok termiczny |
Wybór surowców ma duży wpływ na proces wytwarzania końcowego komponentu. W przypadku wyjątkowo twardych materiałów, takich jak węglik krzemu, wymagane jest szlifowanie diamentowe i obróbka po spiekaniu. Wymaga to specjalistycznego sprzętu i niskich posuwów. Należy zrównoważyć potrzebę ekstremalnej twardości z praktycznymi realiami wytwarzania komponentu. Złożone geometrie w twardych materiałach wymagają długiego czasu obróbki. W miarę możliwości upraszczaj projekty, aby zmniejszyć złożoność produkcji.
Kształtowanie elementów ceramicznych w stanie miękkim, zielonym lub niespiekanym jest bardzo wydajne. Aby uzyskać kształty zbliżone do siatkowych, można użyć standardowych narzędzi skrawających. Jednakże materiał kurczy się podczas spiekania, co wpływa na tolerancje końcowe. Szlifowanie po spiekaniu zapewnia niezwykłą precyzję, ale wymaga użycia diamentowych materiałów ściernych. Musisz zdecydować, która metoda jest zgodna z Twoimi wymaganiami dotyczącymi tolerancji. Do usuwania materiału sypkiego należy stosować obróbkę ekologiczną i rezerwować szlifowanie po spiekaniu w przypadku krytycznych powierzchni współpracujących.
Komponent, który wytrzymuje znacznie dłużej w środowisku silnie korozyjnym, zmniejsza liczbę prac konserwacyjnych i przestojów. Należy ocenić czas sprawności operacyjnej uzyskany dzięki przejściu na zaawansowaną ceramikę. Standardowe metale mogą wymagać wymiany co miesiąc, podczas gdy ceramiczny odpowiednik może trwać latami. Oblicz wartość nieprzerwanej produkcji. Początkowa inwestycja w ceramikę techniczną jest uzasadniona znaczną redukcją przestojów systemu i interwencji konserwacyjnych.
Wykorzystanie standardowych geometrii i materiałów magazynowych upraszcza łańcuch dostaw. Inżynieria formowanych na zamówienie kompozytów ceramicznych dostosowanych do konkretnych zastosowań wymaga dedykowanego oprzyrządowania. Procesy produkcyjne o kształcie zbliżonym do netto, takie jak drukowanie 3D lub prasowanie na gorąco, stanowią taktykę minimalizacji odpadów. Zanim zdecydujesz się na niestandardowe formy, oceń, czy można zmodyfikować standardową rurę lub płytkę do Twojego zastosowania. Niestandardowe formuły zapewniają zoptymalizowaną wydajność, ale wymagają szeroko zakrojonych testów walidacyjnych.
Natychmiast zajmij się problemem kruchego złamania. Ceramika nie ustępuje; pękają. Na etapie projektowania należy wdrożyć określone strategie łagodzące. Wyeliminuj ostre narożniki i wykorzystaj duże promienie. Unikaj obciążeń punktowych, które koncentrują naprężenia. Projektuj zespoły tak, aby elementy ceramiczne były poddawane naprężeniom ściskającym, a nie rozciągającym. Ceramika ma ogromną wytrzymałość na ściskanie, ale słabą wytrzymałość na rozciąganie. Właściwa konstrukcja geometryczna zapobiega katastrofalnym awariom mechanicznym. Sfazuj wszystkie krawędzie, aby zapobiec odpryskom podczas przenoszenia i pracy.
Inżynierowie wykorzystują modele statystyczne i MES do przewidywania prawdopodobieństwa awarii. Materiały kruche zachowują się inaczej niż metale ciągliwe pod obciążeniem strukturalnym. Moduł Weibulla mierzy zmienność wytrzymałości materiału. Wyższy moduł Weibulla wskazuje na spójne, przewidywalne zachowanie mechaniczne. Przeprowadzaj obszerne symulacje MES z uwzględnieniem obciążeń termicznych i mechanicznych. Zidentyfikuj koncentrację naprężeń przed rozpoczęciem produkcji. Modelowanie predykcyjne pozwala zaoszczędzić znaczną ilość czasu i zasobów w trakcie cyklu rozwojowego. Upewnij się, że dane wejściowe materiału do MES dokładnie odzwierciedlają konkretny gatunek ceramiki, którego zamierzasz użyć.
Łączenie ceramiki z metalami stwarza poważne ryzyko ze względu na różne współczynniki rozszerzalności cieplnej. Niedopasowanie CTE powoduje ogromne naprężenia w złączu podczas nagrzewania. Taktykę łagodzącą należy omówić na początku projektu. Użyj odpowiednich warstw lub uszczelek, aby zniwelować różnice w rozszerzalności. Aktywne lutowanie metali tworzy mocne i niezawodne połączenia. Mocowanie mechaniczne wymaga stosowania buforów termicznych. Alternatywnie można zastosować stopy o odpowiedniej rozszerzalności, takie jak Kovar, aby zminimalizować naprężenia powierzchni styku. Pasowanie termokurczliwe to kolejna opłacalna metoda, jeśli zakres temperaturowy jest dokładnie kontrolowany.
Ostrzeż swój zespół o długich terminach realizacji związanych z niestandardowymi narzędziami. Cykle spiekania wymagają precyzyjnej kontroli i znacznej ilości czasu. Doradzaj w zakresie strategii szybkiego prototypowania przed przystąpieniem do obróbki twardej. Do wstępnej kontroli dopasowania użyj nadającej się do obróbki ceramiki szklanej lub druku 3D. Przed zamówieniem w pełni gęstych, spiekanych części produkcyjnych należy sprawdzić geometrię i integrację. Właściwe planowanie zapobiega opóźnieniom w projekcie spowodowanym złożonymi wymaganiami produkcyjnymi. Nawiąż jasną komunikację z producentem ceramiki w sprawie oczekiwań dotyczących tolerancji i kryteriów kontroli.
Dokumentuj dokładne parametry pracy, w tym szczytowe temperatury, ciśnienia i narażenie na substancje chemiczne.
Zidentyfikuj główny tryb awarii obecnych materiałów, aby ustalić wymagania bazowe.
Przeprojektuj istniejące geometrie komponentów metalowych, aby wyeliminować ostre narożniki i punkty naprężeń rozciągających.
Zaangażuj wyspecjalizowanego inżyniera materiałowego do testowania wykonalności i opracowania prototypu.
Odp.: Najpopularniejsze są tlenek glinu, tlenek cyrkonu, węglik krzemu i azotek krzemu. Tlenek glinu zapewnia ogólną odporność na zużycie i izolację elektryczną. Tlenek cyrkonu zapewnia wysoką odporność na pękanie w przypadku uderzeń. Węglik krzemu doskonale radzi sobie z ekstremalnymi temperaturami i ścieraniem. Azotek krzemu jest najlepszym wyborem ze względu na odporność na silny szok termiczny.
Odp.: Ceramika oferuje wyższą temperaturę topnienia, niższą gęstość i doskonałą odporność na utlenianie w porównaniu z metalami ogniotrwałymi. Jednakże metale ogniotrwałe mają wyższą ciągliwość i wytrzymałość na rozciąganie. Ceramika jest krucha i wymaga specjalnych kompensacji konstrukcyjnych, aby zapobiec nagłemu pękaniu pod wpływem naprężeń mechanicznych.
Odp.: Węglik krzemu zazwyczaj działa skutecznie w temperaturach od 1400°C do 1600°C. Dokładna maksymalna temperatura zależy w dużym stopniu od konkretnej matrycy wiążącej i metody produkcji zastosowanej do wytworzenia elementu.
Odp.: Wybierz materiały o niskim współczynniku rozszerzalności cieplnej, takie jak azotek krzemu. Projektuj części o jednakowej grubości ścianek, aby zapewnić równomierną dystrybucję ciepła. Unikaj nagłego, miejscowego ogrzewania lub chłodzenia, które powoduje powstawanie ogromnych wewnętrznych gradientów termicznych.
Odpowiedź: Bezpośrednie zastąpienie geometryczne rzadko kończy się sukcesem. Należy przeprojektować element, aby uwzględnić brak plastyczności ceramiki. Należy także uwzględnić różne współczynniki rozszerzalności cieplnej podczas integrowania nowej części z istniejącymi zespołami metalowymi.
Odp.: Moduł Weibulla jest statystyczną miarą zmienności wytrzymałości materiału. Wyższy moduł wskazuje na bardziej spójne, przewidywalne zachowanie mechaniczne. Ta przewidywalność ma kluczowe znaczenie przy projektowaniu komponentów krytycznych dla bezpieczeństwa w trudnych warunkach.
Odp.: UHTC to materiały o temperaturze topnienia przekraczającej 3000°C. Są one wymagane szczególnie do lotów hipersonicznych, ponownego wejścia w przestrzeń kosmiczną i ekstremalnych środowisk plazmowych, w których standardowa ceramika techniczna topiłaby się lub utleniała.
