W chemii analitycznej i biologii molekularnej integralność danych spektrofotometrycznych zależy całkowicie od neutralności optycznej pojemnika na próbkę. Niewielkie zakłócenia materiałowe natychmiast unieważniają analizę ilościową. Laboratoria często spotykają się z dryfem linii bazowej, tłumieniem sygnału i nieodtwarzalnymi wynikami podczas pomiarów w widmie ultrafioletowym poniżej 340 nm. Ta awaria wynika z nieodłącznych właściwości pochłaniania promieni UV standardowego szkła optycznego i jednorazowych tworzyw sztucznych.
Aby osiągnąć precyzyjną, powtarzalną transmisję w zakresie UV, kierownicy laboratoriów muszą ujednolicić swoje instrumenty przy użyciu materiałów zaprojektowanych z myślą o przejrzystości optycznej w szerokim spektrum. W tej ocenie technicznej zbadano specyfikacje, kompromisy operacyjne i zwrot z inwestycji związane z wykorzystaniem kuwety kwarcowej w procesach analitycznych o dużej stawce. Przeanalizujemy ograniczenia materiałowe, wybór konfiguracji i wdrożenie rygorystycznych protokołów obsługi, aby zapobiec zanieczyszczeniu krzyżowemu i degradacji optycznej w Twoim obiekcie.
Nieograniczona transmisja UV: Kwarc zapewnia rozszerzony zakres transmisji optycznej od 190 nm do 2500 nm, zapobiegając blokowaniu sygnału występującemu w przypadku szkła lub plastiku poniżej 340 nm.
Odporność chemiczna i termiczna: Kwarc z topionej krzemionki jest odporny na agresywne rozpuszczalniki organiczne, mocne kwasy i ekstremalne wahania temperatury bez degradacji i wymywania.
Precyzja długości ścieżki: Wysokiej jakości kuwety kwarcowe są produkowane z zachowaniem ścisłych tolerancji, zapewniając dokładne długości ścieżki (zwykle 10 mm), które są krytyczne dla dokładnych obliczeń prawa Beera-Lamberta.
Długoterminowy zwrot z inwestycji: Chociaż początkowe nakłady inwestycyjne są wyższe, możliwość ponownego użycia, trwałość i zapobieganie fałszywym odczytom sprawiają, że kwarc jest najbardziej opłacalnym wyborem do rygorystycznych, wielkoseryjnych analiz UV-Vis.
Standardowe szkło optyczne oraz tworzywa sztuczne z polistyrenu lub polimetakrylanu metylu (PMMA) posiadają struktury molekularne, które aktywnie pochłaniają promieniowanie ultrafioletowe. Kiedy światło przechodzi przez te materiały przy długości fali poniżej 340 nm, sam materiał działa jak bariera fizyczna. Na przykład pierścienie aromatyczne w polistyrenie wykazują silne przejścia pi-elektrony, które silnie absorbują około 260 nm i 280 nm. Absorpcja ta uniemożliwia dotarcie źródła światła do detektora.
W rezultacie spektrofotometr rejestruje fałszywe piki absorbancji, które należą do pojemnika, a nie do próbki. Zakłócenia te uniemożliwiają dokładne oznaczenie ilościowe kwasów nukleinowych lub białek przy użyciu standardowych materiałów. Jeśli operator spróbuje wygasić przyrząd za pomocą plastikowej kuwety przy 260 nm, fotodetektor nie otrzyma prawie żadnego światła przechodzącego. Przyrząd albo zgłosi błąd, albo maksymalnie wzmocni wzmocnienie detektora, co spowoduje powstanie ogromnego szumu linii bazowej, który zagłuszy rzeczywisty sygnał próbki.
Skuteczna kuweta próbki musi pozostać optycznie niewidoczna dla spektrometru w całym docelowym zakresie długości fal. Czystość materiału kuwety spektrofotometru UV bezpośrednio wpływa na poziom szumu bazowego i ogólny stosunek sygnału do szumu. Jeśli ściany komórkowe pochłaniają nawet ułamek padającego światła, dryf linii bazowej występuje w wyniku wahań natężenia lampy lub degradacji materiału pod wpływem długotrwałej ekspozycji na promieniowanie UV.
Krzemionka o wysokiej czystości gwarantuje, że detektor mierzy jedynie absorbancję analitu. Utrzymanie stabilnego poziomu bazowego gwarantuje powtarzalność danych w wielu cyklach testowania. W środowiskach o dużej przepustowości podstawowa stabilność zapobiega konieczności ciągłego ponownego wygaszania. Operatorzy mogą analizować dziesiątki próbek sekwencyjnie, mając pewność, że ścieżka optyczna pozostaje spójna. Wszelkie odchylenia od wartości bazowej bezpośrednio przekładają się na błędy stężeń, co jest niedopuszczalne w diagnostyce klinicznej czy kontroli jakości farmaceutycznej.
Topiona krzemionka zapewnia wyjątkową krzywą transmisji optycznej. Pozostaje wysoce przezroczysty w zakresie głębokiego UV przy 190 nm, poprzez widmo widzialne i bliską podczerwień przy 2500 nm. To szerokie narzędzie umożliwia laboratoriom wykorzystanie jednego typu komórek do różnorodnych zastosowań. Można wykonywać ilościowe oznaczanie kwasów nukleinowych przy 260 nm, mierzyć stężenia białek przy 280 nm i przeprowadzać standardowe testy kolorymetryczne w zakresie widzialnym bez konieczności zmiany pojemnika na próbkę.
To szerokie okno transmisji eliminuje logistyczne problemy związane z zamianą typów komórek między różnymi testami. Gdy laboratorium standaryzuje topioną krzemionkę, operatorzy nie muszą się martwić przypadkowym użyciem kuwety szklanej tylko widocznej do testu UV. Sprawność transmisji wysokiej jakości krzemionki zwykle przekracza 80% w całym zakresie, a pozostałe 20% jest tracone głównie w wyniku odbicia powierzchniowego, a nie absorpcji wewnętrznej. Wysoka transmisja zapewnia, że do detektora dociera maksymalna ilość światła, poprawiając zakres dynamiczny instrumentu.
Zrozumienie klasyfikacji materiałów zapobiega błędom analitycznym. Syntetyczna topiona krzemionka jest zoptymalizowana pod kątem zastosowań dalekiego UV. Kwarc na podczerwień (Infrasil) charakteryzuje się wyjątkowo niską zawartością hydroksylu (OH), co zapobiega zakłócaniu pomiarów w widmie bliskiej podczerwieni przez pasma absorpcji wody. Szkło optyczne ogranicza się całkowicie do zakresu widzialnego.
| Rodzaj materiału | Optymalny zakres długości fali Zawartość | hydroksylu (OH) | Typowe zastosowania analityczne |
|---|---|---|---|
| Szkło optyczne | 340 nm – 2500 nm | Wysoki | Rutynowa kolorymetria w zakresie widzialnym, gęstość komórek (OD600), testy Bradforda. |
| Syntetyczna topiona krzemionka (UV) | 190 nm – 2500 nm | Wysoka (ponad 1000 ppm) | Kwantyfikacja DNA/RNA, testy białkowe, głębokie skanowanie UV, detektory HPLC. |
| Kwarc na podczerwień (Infrasil) | 220 nm – 3500 nm | Bardzo niski (<8 ppm) | Spektroskopia w bliskiej podczerwieni, analiza wilgoci, specjalistyczne skanowanie IR. |
Spektroskopia dichroizmu kołowego (CD) jest bardzo czułą techniką wymagającą absolutnej neutralności polaryzacji. Tworzywa sztuczne, standardowe szkło i słabo wyżarzona krzemionka często zawierają wewnętrzne naprężenia powstałe w procesie produkcyjnym. Naprężenia te powodują dwójłomność, która zniekształca światło spolaryzowane kołowo. Gdy pojemnik zmienia polaryzację światła, powstałe widmo CD jest zniekształcone.
Stosowanie krzemionki pozbawionej naprężeń zapewnia, że stan polaryzacji światła pozostaje niezmieniony podczas przejścia przez ściany komórek. Producenci osiągają to poprzez specjalistyczne procesy wyżarzania, które powoli schładzają materiał, łagodząc wszelkie wewnętrzne naprężenia mechaniczne. Ta neutralność jest obowiązkowa dla prawidłowych pomiarów CD i dokładnej analizy struktury drugorzędowej białek. Bez pozbawionych naprężeń okienek rozróżnienie pomiędzy alfa-helisami a arkuszami beta staje się niemożliwe ze względu na wysoki poziom szumu tła generowanego przez samo ogniwo.
W procesach analitycznych często wykorzystywane są agresywne odczynniki. Stężone kwasy, mocne zasady i rozpuszczalniki organiczne, takie jak aceton, acetonitryl lub chloroform, szybko topią się, zmętnieją lub degradują zamienniki tworzyw sztucznych. Topiona krzemionka wykazuje doskonałą obojętność chemiczną. Nie wypłukuje do próbki plastyfikatorów, środków antyadhezyjnych ani nieprzereagowanych monomerów.
Wymywanie jest poważnym problemem w analizie UV na poziomie śladowym, ponieważ wiele plastyfikatorów silnie absorbuje w zakresie UV. Jeśli rozpuszczalnik wyekstrahuje te związki z plastikowej kuwety, absorbancja próbki zostanie sztucznie zawyżona. Solidna kompatybilność rozpuszczalników topionej krzemionki zapewnia, że ogniwo pozostaje optycznie przejrzyste i strukturalnie nienaruszone przez tysiące cykli testowych. Jedynymi substancjami chemicznymi, które w znaczący sposób atakują topioną krzemionkę, są kwas fluorowodorowy (HF) i gorące, silnie stężone zasady.
Krzemionka posiada wyjątkowo niski współczynnik rozszerzalności cieplnej (około 0,55 x 10^-6 /°C). Ta stabilność termiczna jest niezbędna do badań termodynamicznych, kinetyki enzymów i analiz temperatury topnienia DNA. W tych zastosowaniach kuweta próbki poddawana jest szybkim cyklom ogrzewania i chłodzenia za pomocą termoelektrycznych systemów Peltiera wbudowanych w uchwyt kuwety spektrofotometru.
W przeciwieństwie do tworzyw sztucznych lub standardowego szkła, które mogą się wypaczać, zmieniać długość ścieżki lub pękać pod wpływem naprężeń termicznych, topiona krzemionka zachowuje swoje dokładne wymiary. Podczas przeprowadzania analizy krzywej topnienia DNA w temperaturze od 25°C do 95°C długość ścieżki musi wynosić dokładnie 10 mm. Jeśli materiał rozszerza się, długość ścieżki wzrasta, sztucznie zmieniając odczyty absorbancji i zniekształcając obliczoną temperaturę topnienia (Tm). Topiona krzemionka całkowicie zapobiega tym odkształceniom termicznym.

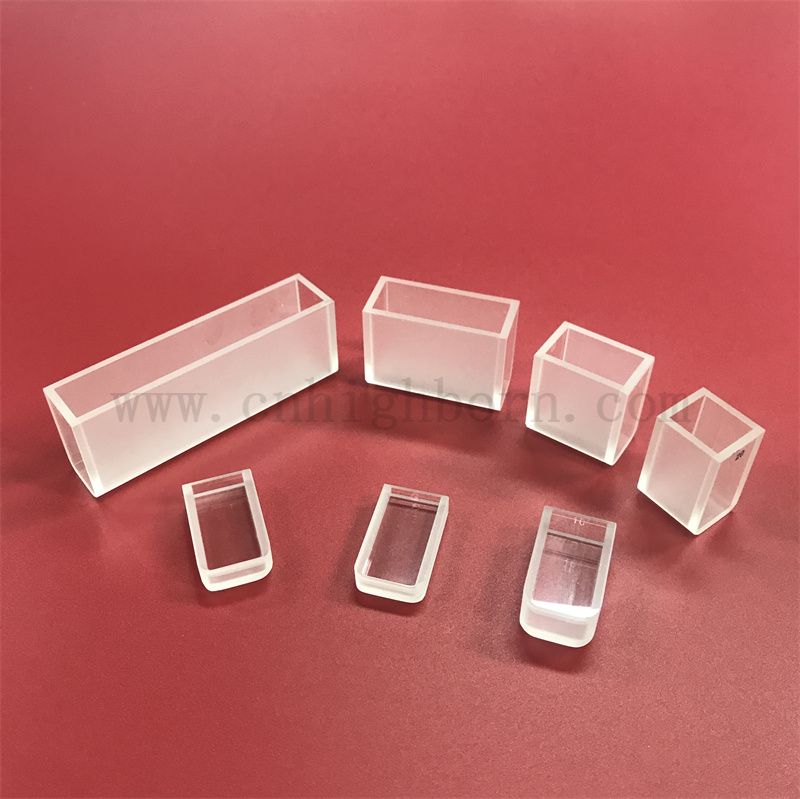

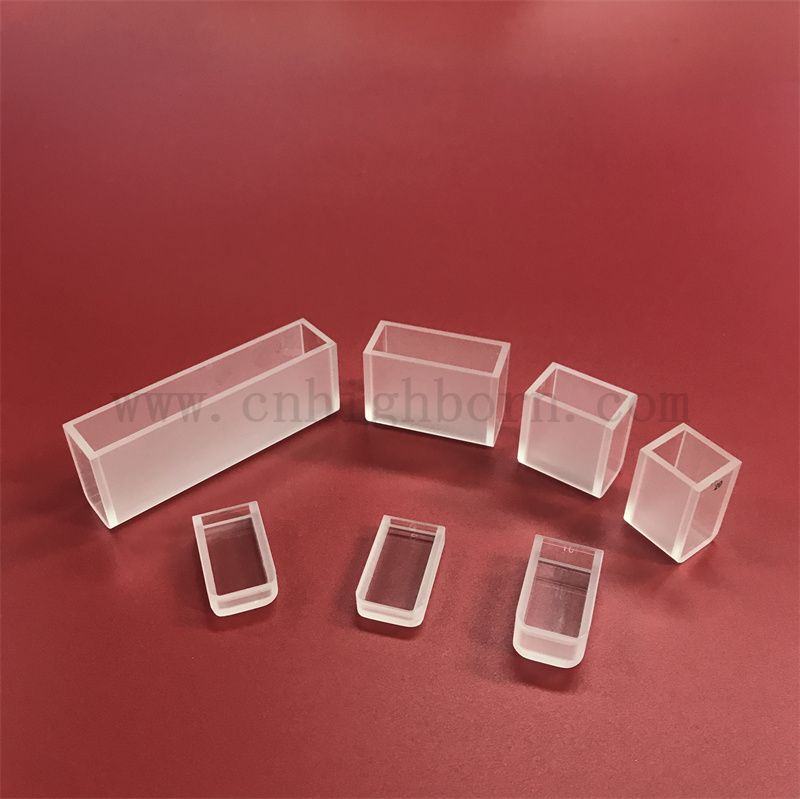

Standardowa dwustronna kuweta z przezroczystej krzemionki jest podstawowym narzędziem do spektrofotometrii absorpcyjnej i transmisyjnej. Posiada dwa polerowane okna optyczne na ścieżkę światła oraz dwie matowe lub czernione boki. Matowe boki zapobiegają wewnętrznemu rozpraszaniu światła i niepożądanym odbiciom, które mogą odbijać się z powrotem do detektora i powodować nieliniowe reakcje absorbancji przy wysokich stężeniach.
Te matowe boki zapewniają również wyznaczoną powierzchnię do obsługi. Operatorzy muszą chwytać ogniwo wyłącznie za te nieoptyczne powierzchnie. Taka konstrukcja gwarantuje, że użytkownicy nie pozostawią odcisków palców, tłuszczu ze skóry ani resztek rękawiczek na krytycznych okienkach optycznych podczas ładowania próbek. Nawet mikroskopijna smuga na powierzchni optycznej rozprasza wiązkę UV, co prowadzi do natychmiastowego podniesienia linii bazowej i niedokładnych obliczeń stężenia.
Spektroskopia fluorescencyjna wymaga innej geometrii optycznej. Ponieważ emisja fluorescencji jest mierzona pod kątem 90 stopni do źródła światła wzbudzającego, ogniwo musi mieć cztery optycznie przezroczyste boki. Użycie standardowej dwustronnej kuwety do fluorescencji zablokuje dotarcie emitowanego światła do detektora, co spowoduje zerowy odczyt.
Czterostronne, przejrzyste konfiguracje są również niezbędne w zastosowaniach związanych z dynamicznym rozpraszaniem światła (DLS) i nefelometrią. Wybierając ogniwo czterostronne, operatorzy muszą zachować szczególną ostrożność podczas obsługi, ponieważ nie ma matowych boków, których można by się uchwycić. Aby zachować przejrzystość optyczną na wszystkich czterech powierzchniach transmisyjnych, wymagane są specjalistyczne podnośniki ogniw lub obsługa wyłącznie skrajnej górnej krawędzi.
Ograniczenia objętości próbki dyktują geometrię komórki. Standardowe konfiguracje makro zazwyczaj wymagają 3,5 ml próbki, aby mieć pewność, że wiązka światła przechodzi całkowicie przez ciecz i nie uderza w menisk. W przypadku cennych lub mało wydajnych próbek biologicznych laboratoria przechodzą na kuwety półmikro lub mikrokuwety.
Komórki półmikro: Zwykle wymagają 1,0 mL do 1,5 mL próbki. Szerokość wewnętrzna jest zmniejszona, ale długość ścieżki wynosząca 10 mm pozostaje stała.
Mikrokomórki: Możliwość analizy objętości tak małych jak 50 µl. Są one wyposażone w czarne maskowanie wokół małego okienka optycznego, które zapobiega przedostawaniu się wiązki światła przez pustą przestrzeń nad cieczą.
Kuwety przepływowe: można je zintegrować bezpośrednio z automatycznymi systemami obsługi cieczy, testerami rozpuszczania lub detektorami chromatograficznymi. Umożliwiają ciągłe monitorowanie w linii produkcyjnej bez konieczności ręcznego przenoszenia próbek.
Korzystając z mikrokomórek, operatorzy muszą zweryfikować wymiar Z (wysokość wiązki) swojego konkretnego spektrofotometru. Instrumenty mają zazwyczaj wymiar Z wynoszący 8,5 mm lub 15 mm. Jeśli mikrokomórkę z okienkiem o średnicy 8,5 mm umieszczono w instrumencie o średnicy 15 mm, wiązka światła zamiast na próbkę uderzy w czarną maskę.
Wysokiej klasy tworzywa sztuczne przezroczyste dla promieni UV mają wypełnić lukę pomiędzy wygodą jednorazowego użytku a funkcjonalnością UV. Jednakże stale wykazują zmienność linii bazowej, wyższy szum tła i ostre spadki transmisji poniżej 220 nm. Produkowane seryjnie jednorazowe tworzywa sztuczne niosą ze sobą nieodłączne ryzyko niespójności optycznych, wad formowania i różnic w długości ścieżki między ogniwami.
Topiona krzemionka eliminuje te zmienne. Zapewnia niezrównaną przejrzystość optyczną i tolerancje produkcyjne, zapewniając spełnienie kryteriów sukcesu analitycznego bez ryzyka artefaktów danych spowodowanych przez pojemniki. Podczas pomiaru bardzo stężonych próbek, których absorbancja zbliża się do 2,0 lub 3,0, wydajność ogniwa w świetle rozproszonym staje się krytyczna. Tworzywa sztuczne rozpraszają zbyt dużo światła, aby były niezawodne przy dużych gęstościach optycznych, podczas gdy polerowana krzemionka zachowuje ścisłą liniowość.
Ocena wpływu finansowego wymaga spojrzenia poza początkową cenę zakupu. Jednorazowe tworzywa sztuczne wymagają ciągłych zakupów, dedykowanej przestrzeni do przechowywania i ciągłych kosztów usuwania zagrożeń biologicznych. Laboratorium przeprowadzające na dużą skalę setki testów tygodniowo szybko przekroczy koszt ogniwa krzemionkowego premium jedynie poprzez wydatki na plastikowe materiały eksploatacyjne.
Prawdziwa opłacalność krzemionki polega na zapobieganiu awariom. Jeśli kuweta z tworzywa sztucznego powoduje fałszywy odczyt podczas zwalniania krytycznej partii farmaceutycznej, koszt badania, ponownego badania próbek i potencjalnej kwarantanny partii przewyższa cenę sprzętu optycznego. Standaryzując krzemionkę wielokrotnego użytku, laboratoria eliminują zmienną podlegającą zużyciu z analizy przyczyn źródłowych podczas rozwiązywania nieoczekiwanych wyników testów.
Rynek analityczny zawiera słabo wyprodukowane alternatywy, które zagrażają integralności danych. Przed wdrożeniem należy sprawdzić tolerancje producenta. Aby zachować zgodność z prawem Beera-Lamberta, konieczna jest ścisła dokładność długości ścieżki wynosząca ±0,01 mm. Jeśli długość ścieżki wynosi 10,1 mm zamiast 10,0 mm, każde obliczenie stężenia będzie błędne o 1%.
Ponadto równoległość okien musi być dokładna. Nierównoległe okna działają jak pryzmat, odchylając wiązkę światła od detektora. To odchylenie wiązki powoduje poważne błędy pomiarowe, szczególnie w instrumentach z małą aperturą detektora. Wysokiej jakości ogniwa są montowane przy użyciu technik bezpośredniego stapiania, a nie klejów. Kleje mogą rozpuszczać się w rozpuszczalnikach organicznych, co może prowadzić do uszkodzenia ogniwa i wycieku próbki do przedziału instrumentu.
Niewłaściwe czyszczenie powoduje wprowadzenie śladowych pozostałości organicznych lub pozostałości białek, które silnie absorbują promieniowanie UV. Ustandaryzuj swoje protokoły czyszczenia, korzystając ze specjalistycznych środków myjących i detergentów. Unikaj silnie alkalicznych środków do czyszczenia szkła, które z czasem trawią powierzchnię krzemionki i trwale zmętnieją okna optyczne.
Natychmiast po użyciu przepłukać kuwetę odpowiednim rozpuszczalnikiem, aby usunąć większość próbki.
Namocz w specjalistycznym detergencie optycznym lub łagodnym roztworze kwasu azotowego (np. 3M HNO3), aby rozbić pozostałości białka.
Dokładnie spłucz dużą ilością ultraczystej wody dejonizowanej (18,2 MΩ·cm).
Wykonać końcowe płukanie etanolem lub metanolem o jakości analitycznej, aby ułatwić szybkie suszenie.
Osuszyć strumieniem czystego, niezawierającego oleju azotu lub sprężonego powietrza. Nigdy nie suszyć na powietrzu, ponieważ powoduje to powstawanie plam wodnych na powierzchniach optycznych.
Uszkodzenia fizyczne trwale pogarszają wydajność optyczną. Operatorzy mogą dotykać ogniwa wyłącznie za oszronione boki. Nigdy nie wycieraj okien optycznych standardowymi ręcznikami papierowymi, chusteczkami laboratoryjnymi ani odzieżą. Materiały te zawierają włókna ścierne, które tworzą mikrozarysowania na polerowanej powierzchni krzemionkowej. Jeśli wycieranie jest absolutnie konieczne, używaj wyłącznie niestrzępiącego się papieru do soczewek fotograficznych.
Przechowuj ogniwa w dedykowanych stojakach z silikonu, PTFE lub miękkiego plastiku. Nigdy nie przechowuj ich luzem w szufladzie lub na stojakach z twardego metalu, gdzie mogą odpryskiwać. Wkładając kuwetę do spektrofotometru, upewnij się, że powierzchnie optyczne są wyrównane z wiązką światła i delikatnie dociśnij. Wciskanie ogniwa w ciasny uchwyt może spowodować mikropęknięcia wzdłuż zgrzanych szwów.
Przeprowadź audyt bieżących standardowych procedur operacyjnych laboratorium, aby zidentyfikować wszystkie testy wymagające pomiarów poniżej 340 nm lub z udziałem agresywnych rozpuszczalników organicznych.
Przed zakupem nowych ogniw optycznych sprawdź u producenta tolerancje długości ścieżki, wymagania dotyczące wymiaru Z i stopnie czystości materiału.
Wdrażaj rygorystyczne, ustandaryzowane protokoły czyszczenia i obsługi, aby zapobiec mikrozadrapaniom, przenoszeniu białek i wytrawianiu powierzchni.
Odejście od jednorazowych tworzyw sztucznych na rzecz dowolnej precyzyjnej analizy ilościowej w celu wyeliminowania zmienności wyjściowej i wad formowania.
Odp.: Zwykle waha się od 190 nm do 2500 nm. Obejmuje to głębokie spektrum UV, widzialne i bliskiej podczerwieni, zapewniając szerokie zastosowanie w przeciwieństwie do standardowego szkła, które odcina około 340 nm.
Odp.: Poza etykietą producenta topiona krzemionka będzie przepuszczać światło UV (np. przy 260 nm) bez jego pochłaniania. Szkło całkowicie zablokuje tę transmisję. Ostatecznym testem funkcjonalności pozostaje transmisja UV.
Odp.: Standardowe tworzywa sztuczne, takie jak polistyren, pochłaniają światło UV i nie można ich używać. Specjalistyczne tworzywa sztuczne przezroczyste dla promieni UV działają do około 230 nm, ale brakuje im odporności chemicznej i ścisłych tolerancji długości ścieżki charakterystycznych dla topionej krzemionki.
Odp.: Trzymaj go wyłącznie za matowe boki, aby uniknąć odcisków palców na ścieżce optycznej. Czyścić specjalistycznymi detergentami, etanolem lub łagodnymi roztworami kwasów. Nigdy nie używaj szczotek ściernych ani silnie alkalicznych roztworów trawiących krzemionkę.
Odp.: Koszt wynika z wysokiej czystości surowca, ekstremalnych temperatur topnienia wymaganych do produkcji oraz rygorystycznego polerowania optycznego potrzebnego do zagwarantowania dokładnych długości ścieżek i równoległych powierzchni optycznych.
Odp.: Standardowa długość ścieżki wynosi 10 mm. Upraszcza to obliczenia dla prawa Beera-Lamberta. Jednakże dostępne są ścieżki o długości od 1 mm do 100 mm dla określonych wymagań dotyczących stężenia.
Odp.: Pomiary CD wymagają specjalistycznego kwarcu pozbawionego naprężeń. Standardowe materiały mogą posiadać wewnętrzne naprężenia powodujące dwójłomność, która zniekształca polaryzację światła i niszczy czuły sygnał CD.
