Ekstremalne środowiska termiczne powodują, że materiały inżynieryjne osiągają swoje absolutne granice. Gdy temperatura pracy przekracza 1000°C, tradycyjne metale szybko się wypaczają, topią lub utleniają. Standardowa ceramika często degraduje lub zanieczyszcza wrażliwe procesy w tak intensywnych warunkach. Ta rzeczywistość stwarza ogromne wyzwanie inżynieryjne dla nowoczesnych zakładów produkcyjnych, które opierają się na ciągłych operacjach charakteryzujących się wysoką temperaturą. Awarie materiałowe w urządzeniach wysokotemperaturowych niosą ze sobą poważne koszty operacyjne. Nieplanowane przestoje wstrzymują linie produkcyjne, a częste wymiany materiałów eksploatacyjnych obciążają budżety na konserwację. W wrażliwych zastosowaniach, takich jak produkcja półprzewodników, obniżona wydajność produktu powoduje ogromne straty finansowe. Potrzebujesz materiałów, które wytrzymają ekstremalne temperatury bez utraty integralności strukturalnej. Ceramika z węglika krzemu służy jako materiał bazowy do zastosowań w bardzo wysokich temperaturach. Wypełnia krytyczną lukę pomiędzy ekstremalnymi wymaganiami termicznymi a długoterminową niezawodnością. Odporny na szok termiczny i degradację chemiczną, utrzymuje wydajną i bezpieczną pracę urządzeń wysokotemperaturowych, zapobiegając katastrofalnym awariom w najbardziej wymagających środowiskach przemysłowych.
Stabilność termiczna: Ceramika z węglika krzemu utrzymuje wytrzymałość mechaniczną i jest odporna na szok termiczny w temperaturach, w których zawodzą standardowe stopy i tlenek glinu, dzięki wysokiej przewodności cieplnej (120–270 W/mK) i niskiej rozszerzalności cieplnej.
Odporność chemiczna i na zużycie: Wyjątkowa odporność na agresywną atmosferę, stopy korozyjne i cząstki ścierne o dużej prędkości, wydłuża żywotność sprzętu w metalurgii, górnictwie i przetwórstwie półprzewodników.
Specyfika zastosowania: Wybór komponentów — takich jak tygiel wysokotemperaturowy SiC lub odporna na korozję łódka z węglika krzemu — musi być dostosowany do konkretnych wymagań dotyczących atmosfery i czystości.
Aby zachować trwałość w warunkach przemysłowych, komponenty urządzeń pracujących w wysokich temperaturach muszą spełniać rygorystyczne kryteria sukcesu. Wymagają absolutnej stabilności wymiarowej pod obciążeniem termicznym. Czystość nie podlega negocjacjom w zaawansowanej produkcji, gdzie nawet mikroskopijne zanieczyszczenia niszczą całe partie produkcyjne. Komponenty muszą wytrzymywać szybkie cykle termiczne bez pękania, a odporność na zużycie decyduje o tym, jak długo części wytrzymają działanie sił ściernych. Oceniając materiały przeznaczone do takich środowisk, inżynierowie muszą wziąć pod uwagę specyficzne tryby awarii, które są plagą tradycyjnych stopów i standardowej ceramiki.
Tradycyjne materiały zawodzą w wyniku kilku przewidywalnych mechanizmów w ekstremalnych temperaturach. Zrozumienie tych trybów awarii ma kluczowe znaczenie dla określenia właściwych materiałów zamiennych.
Odpryski termiczne: Występują, gdy gwałtowne zmiany temperatury powodują naprężenia wewnętrzne. Zewnętrzna powierzchnia elementu rozszerza się lub kurczy szybciej niż wnętrze, co prowadzi do pękania powierzchni i ostatecznego zniszczenia konstrukcji.
Utlenianie: Wysokie temperatury przyspieszają reakcje chemiczne pomiędzy materiałem a tlenem w atmosferze. Z czasem niszczy to powierzchnie metalowe, zmniejszając efektywny przekrój nośny elementu.
Odkształcenie pełzające: Pod wpływem długotrwałych obciążeń termicznych i naprężeń mechanicznych materiały ulegają powolnej, trwałej deformacji plastycznej. Powoduje to wypaczenie części i utratę krytycznych tolerancji wymiarowych.
Erozja mechaniczna: Powierzchnie narażone na działanie cząstek stałych o dużej prędkości lub turbulentnego przepływu gazu ulegają degradacji fizycznej. Miękkie materiały szybko się zużywają, naruszając integralność strukturalną sprzętu.
Degradacja chemiczna: Komponenty wystawione na działanie reaktywnych gazów, kwaśnych oparów lub żrących żużli ulegają rozkładowi chemicznemu. Zmienia to właściwości materiału i często prowadzi do przedwczesnej awarii.
Zanieczyszczenia niszczą procesy o wysokiej czystości, takie jak przetwarzanie płytek i zaawansowana metalurgia. Odgazowywanie wprowadza niepożądane opary chemiczne do komór próżniowych, zmieniając kontrolowaną atmosferę. Wydzielanie cząstek niszczy delikatne warstwy półprzewodników, powodując zwarcia lub defekty w mikrochipach. Dyfuzja pierwiastków zmienia właściwości elektryczne produktów końcowych, czyniąc je bezużytecznymi. Zaawansowana ceramika techniczna zapobiega tym katastrofalnym zanieczyszczeniom, utrzymując stabilną, obojętną powierzchnię nawet w szczytowych temperaturach roboczych. Skutki finansowe pojedynczego zdarzenia zanieczyszczenia często przekraczają koszt modernizacji całego pieca w celu zastosowania wysokowydajnych elementów ceramicznych.
Zrozumienie fizyki ceramiki z węglika krzemu wyjaśnia jej dominację w ekstremalnych środowiskach. Jego unikalne właściwości rozwiązują specyficzne problemy inżynierii wysokotemperaturowej, z którymi inne materiały po prostu nie mogą sobie poradzić. Inżynierowie polegają na tych właściwościach przy projektowaniu systemów, które przesuwają granice obróbki cieplnej.
Szybki i równomierny transfer ciepła zapobiega miejscowym naprężeniom termicznym. Materiał ten wyjątkowo dobrze odprowadza ciepło, charakteryzując się przewodnością cieplną w zakresie od 120 do 270 W/mK, w zależności od konkretnej metody produkcji. Wytrzymuje szybkie cykle ogrzewania i chłodzenia bez pękania. Wysoka przewodność cieplna chroni komponenty podczas agresywnych zmian temperatury, zapewniając równomierne rozszerzanie i kurczenie się całej części. Ta cecha jest niezbędna w operacjach przetwarzania wsadowego, gdzie piece często przełączają się między temperaturą pokojową a maksymalną temperaturą roboczą.
Metale i ceramika niższej jakości ulegają odkształceniom plastycznym pod wpływem długotrwałych obciążeń termicznych. Węglik krzemu zachowuje swoją wytrzymałość na zginanie znacznie powyżej 1400°C. Jest całkowicie odporny na odkształcenia w wyniku pełzania, zachowując swój pierwotny kształt nawet przy dużych obciążeniach mechanicznych i ekstremalnych temperaturach. Ta stabilność strukturalna zapewnia, że dokładne tolerancje wymiarowe pozostają nienaruszone podczas pracy. Podczas podtrzymywania dużych obciążeń w piecu do spiekania materiał nie zwisa ani nie wygina się, co zapobiega uszkodzeniu przetwarzanych produktów.
Erozja fizyczna niszczy bardziej miękkie materiały w piecach przemysłowych. Dzięki twardości w skali Mohsa przekraczającej 9 ceramika ta jest odporna na silne ścieranie. Z łatwością wytrzymuje przepływ gazu o dużej prędkości. Cząsteczki ścierne odbijają się, nie powodując degradacji powierzchni. Dzięki temu jest to idealny wybór do dysz palników, wykładzin cyklonowych i innych elementów narażonych na działanie trudnych warunków środowiskowych zawierających cząstki stałe. Ekstremalna twardość przekłada się również na dłuższą żywotność, zmniejszając częstotliwość przestojów konserwacyjnych.
Pod wpływem tlenu w wysokich temperaturach na powierzchni tworzy się ochronna warstwa pasywacji dwutlenku krzemu. Warstwa ta chroni leżącą pod spodem ceramikę przed agresywnymi gazami. Jest odporny na ataki silnych kwasów, halogenów i stopionych metali. Obojętność chemiczna gwarantuje długotrwałe przetrwanie w atmosferze korozyjnej. W przeciwieństwie do metali, które stale utleniają się aż do zniszczenia, warstwa pasywacyjna tej ceramiki ulega samoograniczeniu, tworząc stabilną barierę, która chroni materiał rdzenia przez tysiące godzin pracy.
Materiał ten działa jak półprzewodnik o szerokiej przerwie energetycznej. Zasila wysokotemperaturowe urządzenia elektroniczne i czujniki, które muszą działać w środowiskach, w których standardowa elektronika krzemowa stopiłaby się lub uległaby awarii. Sprzęt do produkcji półprzewodników w dużym stopniu opiera się na tych stabilnych właściwościach elektrycznych pod wpływem naprężenia termicznego. Możliwość dostosowania oporu elektrycznego poprzez domieszkowanie pozwala inżynierom wykorzystać go w specjalistycznych elementach grzejnych i uchwytach elektrostatycznych w komorach próżniowych.
Różne branże wykorzystują określone komponenty do rozwiązywania unikalnych problemów termicznych. Wybór komponentów decyduje o powodzeniu operacyjnym, a dopasowanie odpowiedniego gatunku materiału do zastosowania ma kluczowe znaczenie dla maksymalizacji żywotności sprzętu.
Osłony termiczne i susceptory wymagają szybkiego rozpraszania ciepła, aby utrzymać jednakową temperaturę na płytkach krzemowych. Ultrawysoka czystość zapobiega zanieczyszczeniu płytek, co ma kluczowe znaczenie przy produkcji węzłów o wielkości poniżej nanometra. Odporność na erozję plazmową utrzymuje elementy konstrukcyjne w stanie nienaruszonym podczas agresywnych procesów trawienia i osadzania. Cechy te nie podlegają negocjacjom w przypadku nowoczesnej produkcji półprzewodników, gdzie nawet niewielkie wahania temperatury lub mikroskopijne cząstki mogą zniszczyć produkt wart miliony dolarów.

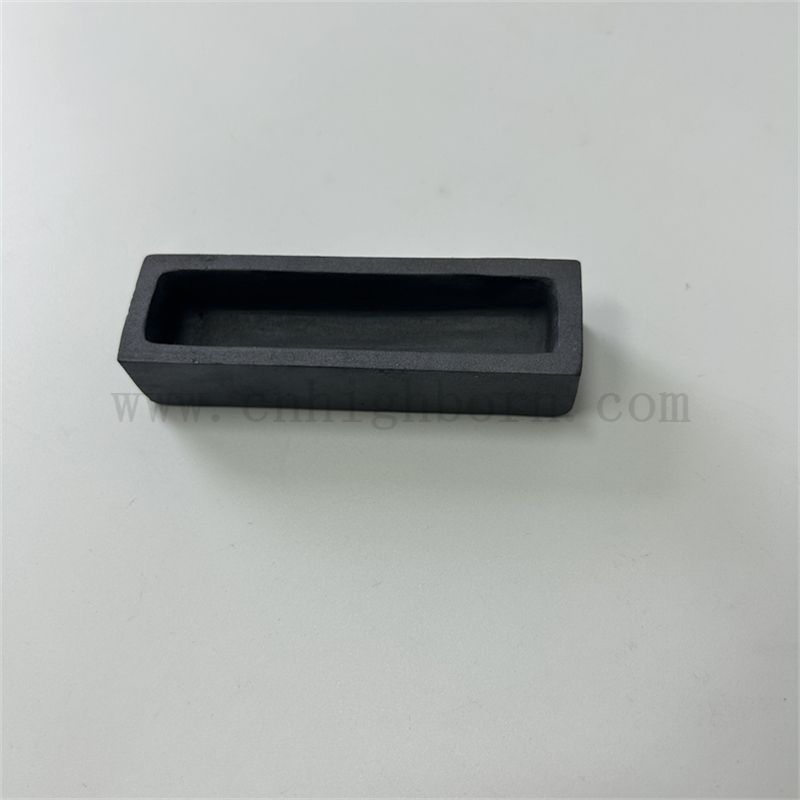

Odlewnie wykorzystują wysokotemperaturowy tygiel SiC do topienia i tworzenia stopów metali. Jest odporny na silną korozję stopionego metalu, zapobiegając zanieczyszczeniu stopionego stopu przez materiał tygla. Wytrzymuje ciągłe cykle termiczne bez uszkodzeń strukturalnych, umożliwiając szybkie podgrzewanie i nalewanie. Gładka, niezwilżająca powierzchnia zapobiega gromadzeniu się agresywnego żużla podczas dużych obciążeń termicznych, dzięki czemu czyszczenie i konserwacja są znacznie łatwiejsze w porównaniu z tradycyjnymi alternatywami z gliny i grafitu.

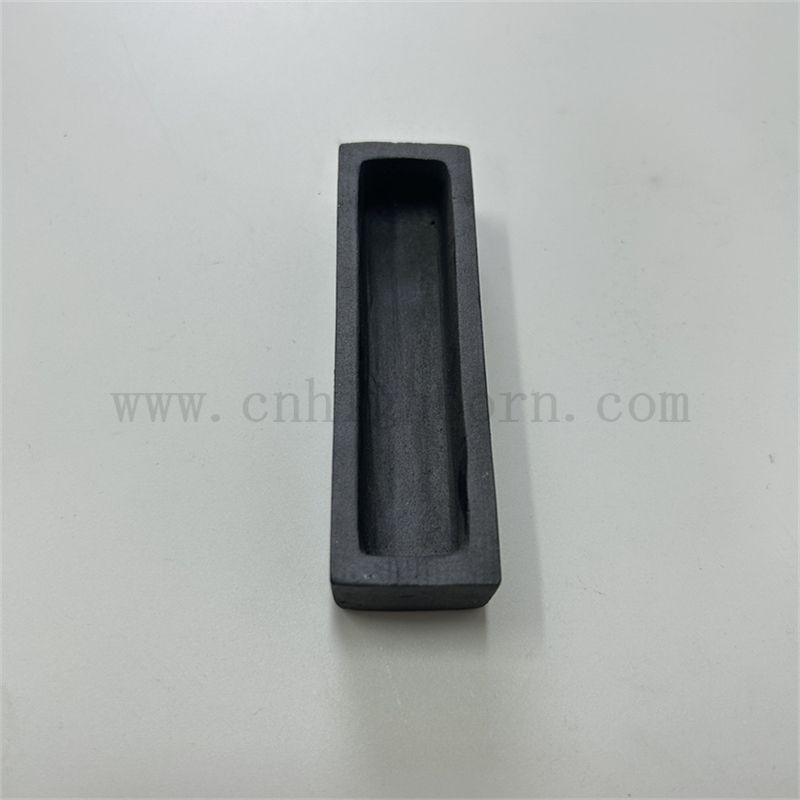

Piece wysokotemperaturowe wykorzystują odporną na korozję łódkę z węglika krzemu do transportu delikatnych komponentów przez strefy ciągłego przetwarzania. Zapewnia idealnie równomierny rozkład ciepła, zapewniając, że wszystkie części łodzi zostaną poddane dokładnie takiej samej obróbce cieplnej. Jest odporny na degradację pod wpływem wysoce reaktywnych gazów prekursorowych stosowanych w procesach CVD. Eliminuje to ryzyko zanieczyszczenia podczas delikatnych procesów spiekania, zapewniając, że produkty końcowe spełniają rygorystyczne standardy kontroli jakości.
Elementy turbin i wymienniki ciepła wymagają wysokiego stosunku wytrzymałości do masy, aby zmaksymalizować oszczędność paliwa i ładowność. Lekkie systemy opancerzenia zależą od ekstremalnej twardości, aby rozbić nadchodzące zagrożenia balistyczne. Obudowy strukturalne chronią czujniki obronne w ekstremalnych warunkach, takich jak krawędzie natarcia pojazdów hipersonicznych. Ochrona termiczna gwarantuje, że sprzęt o znaczeniu krytycznym przetrwa ponowne wejście do atmosfery i długotrwały lot z dużą prędkością.
Inżynierowie muszą porównywać materiały w oparciu o określone wymagania operacyjne. Żaden pojedynczy materiał nie rozwiązuje wszystkich problemów termicznych, a zrozumienie kompromisów między różnymi ceramikami technicznymi jest niezbędne do prawidłowego zaprojektowania sprzętu.
| Materiał | Przewodność cieplna | Odporność na szok termiczny | Maksymalna temperatura robocza | Podstawowy przypadek zastosowania |
|---|---|---|---|---|
| Węglik krzemu (SiC) | Wysoka (120-270 W/mK) | Doskonały | 1600°C | Szybkie cykle termiczne, duże ścieranie, ekstremalne temperatury |
| Tlenek glinu (Al2O3) | Niski (20-30 W/mK) | Umiarkowany | 1700°C | Ogólna izolacja wysokotemperaturowa, przyjazna dla budżetu |
| Azotek krzemu (Si3N4) | Umiarkowany (30-90 W/mK) | Bardzo dobry | 1200°C | Wysokie wymagania dotyczące odporności na pękanie, obsługa stopionego aluminium |
| Cyrkon (ZrO2) | Bardzo niski (2-3 W/mK) | Dobry | 2000°C+ | Izolacja termiczna i osłona termiczna |
Tlenek glinu kosztuje mniej, ale zawodzi pod wpływem szybkich cykli cieplnych ze względu na dużą rozszerzalność cieplną i niską przewodność cieplną. Brakuje mu zdolności do szybkiego odprowadzania ciepła, co prowadzi do naprężeń wewnętrznych i pękania. Węglik krzemu pozostaje obowiązkowy w strefach narażonych na duże ścieranie i zastosowaniach wymagających szybkiego nagrzewania i chłodzenia. Z łatwością radzi sobie z wyższymi progami temperatur bez pękania, co czyni go doskonałym wyborem dla dynamicznych środowisk termicznych.
Azotek krzemu zapewnia doskonałą odporność na pękanie, dzięki czemu jest bardziej odporny na uderzenia mechaniczne. Jednakże węglik krzemu zapewnia lepszą przewodność cieplną i działa w wyższych temperaturach szczytowych. Charakteryzuje się wyższą twardością i doskonałą odpornością na utlenianie w szczytowych temperaturach roboczych. Inżynierowie zazwyczaj wybierają azotek krzemu do obróbki roztopionego aluminium, podczas gdy węglik krzemu jest preferowany do ogólnych zastosowań w wysokotemperaturowych elementach konstrukcyjnych i półprzewodnikach.
Cyrkon działa jako doskonały izolator termiczny, zapobiegając przenikaniu ciepła przez materiał. Węglik krzemu doskonale przewodzi ciepło, odprowadzając ciepło z krytycznych obszarów. Należy określić tlenek cyrkonu do zastosowań w osłonach cieplnych, w których chcesz zatrzymać ciepło. Specjalny węglik krzemu, gdy głównym celem jest szybkie odprowadzanie ciepła lub równomierny rozkład ciepła.
Wdrożenie zaawansowanej ceramiki technicznej wymaga starannego planowania i wykonania. Niewłaściwa obsługa prowadzi do kosztownych awarii komponentów i nieoczekiwanych przestojów. Zespoły inżynieryjne muszą uwzględnić unikalne właściwości fizyczne tych materiałów na etapie projektowania i instalacji.
Ceramika ma wrodzoną niską odporność na pękanie w porównaniu do metali. Pękają pod wpływem nagłego uderzenia mechanicznego lub obciążenia punktowego. Ścisłe protokoły obsługi zapobiegają uszkodzeniom instalacji. Zespoły konserwacyjne muszą używać specjalistycznych narzędzi, kluczy dynamometrycznych i odpowiednich uszczelek, aby uniknąć przypadkowych pęknięć. Upuszczenie elementu lub nadmierne dokręcenie śruby mocującej spowoduje natychmiastowe i nieodwracalne uszkodzenie.
Obróbka tego materiału po spiekaniu okazuje się niezwykle trudna i czasochłonna. Jego ekstremalna twardość niszczy standardowe narzędzia skrawające, wymagając specjalistycznego sprzętu do szlifowania diamentów. Precyzyjne projektowanie od początku ma kluczowe znaczenie, aby zminimalizować przetwarzanie końcowe. Techniki wytwarzania o kształcie zbliżonym do netto, takie jak odlewanie z gęstwy lub formowanie wtryskowe, redukują kosztowne operacje obróbki wtórnej i obniżają całkowity koszt komponentów.
Należy określić właściwy gatunek materiału dla konkretnego zastosowania. Gatunki spiekane, wiązane reakcyjnie i CVD oferują różne poziomy porowatości, wytrzymałości mechanicznej i profile czystości. Dopasuj wymagania czystości do konkretnego zastosowania, aby uniknąć zawyżania specyfikacji i zawyżania kosztów. Weryfikuj jakość łańcucha dostaw poprzez rygorystyczne testy i certyfikację materiałów, aby uniknąć materiałów niespełniających norm, które mogłyby przedwcześnie zawieść w praktyce.
Ceramika z węglika krzemu zapewnia ukierunkowane, wysokowydajne rozwiązanie dla ekstremalnych środowisk termicznych. Zapewnia jednoczesną odporność na szok termiczny, ekstremalną twardość i obojętność chemiczną tam, gdzie zawodzą tradycyjne materiały. Należy nadać priorytet temu materiałowi, gdy prędkość cyklu termicznego, stabilność wymiarowa i czystość decydują o wydajności produkcyjnej i wydajności operacyjnej.
Przeprowadź audyt bieżących wskaźników awaryjności komponentów wysokotemperaturowych, aby zidentyfikować powtarzające się wąskie gardła.
Oblicz potencjalne oszczędności w zakresie przestojów dzięki wydłużonym cyklom konserwacji przy użyciu ceramiki o wysokiej wydajności.
Skonsultuj się z producentem ceramiki technicznej, aby zapoznać się z konkretnymi tolerancjami wymiarowymi i specyfikacjami czystości.
Wdrażaj rygorystyczne protokoły obsługi i instalacji dla zespołów konserwacyjnych, aby zapobiec uszkodzeniom mechanicznym.
Odp.: Zwykle działa bezpiecznie w temperaturach od 1400°C do 1600°C. Dokładny limit zależy od zastosowanej metody klejenia i produkcji. Zachowania utleniające nieznacznie zmieniają wydajność przy bezwzględnych maksymalnych progach, co wymaga starannej kontroli atmosferycznej.
Odp.: Zapewnia doskonałą odporność na utlenianie w porównaniu ze standardowym grafitem. Zapewnia wyjątkową odporność na zużycie mechaniczne. Prowadzi to do znacznie dłuższej żywotności w określonych warunkach atmosferycznych i korozyjnych stopach metali, zmniejszając częstotliwość wymiany.
Odpowiedź: Drastycznie zmniejsza wydzielanie się cząstek stałych i odgazowywanie wewnątrz pieca. Zapewnia równomierny rozkład ciepła w obrębie płytek. Ta stabilność zapobiega zanieczyszczeniu i poprawia ogólną konsystencję partii podczas delikatnych etapów przetwarzania.
Odp.: Działa jak półprzewodnik o szerokiej przerwie energetycznej. Jego opór elektryczny zmienia się w zależności od temperatury pracy i konkretnych metod domieszkowania stosowanych podczas produkcji. Nie jest idealnym izolatorem, co pozwala na specjalistyczne zastosowania elektryczne.
Odp.: Twardość w skali Mohsa wynosząca 9+ zapobiega erozji powierzchni. Z łatwością wytrzymuje przepływ gazu w wysokiej temperaturze. Cząstki ścierne odbijają się od powierzchni, nie powodując z biegiem czasu degradacji strukturalnej ani utraty wymiarów.
Odp.: Wysokie początkowe koszty zakupu stanowią barierę. Złożona obróbka po spiekaniu jest trudna i kosztowna i wymaga użycia narzędzi diamentowych. Jego wrodzona kruchość sprawia, że jest on bardzo podatny na uszkodzenia mechaniczne podczas instalacji i konserwacji.
Odp.: Ma znacznie wyższą przewodność cieplną i mniejszą rozszerzalność cieplną niż tlenek glinu. To połączenie zapewnia znacznie lepszą odporność na szok termiczny, pozwalając mu przetrwać szybkie cykle ogrzewania i chłodzenia bez pękania.
