Elektronika o dużej gęstości mocy, zaawansowana optoelektronika i produkcja półprzewodników napotykają krytyczne ograniczenia fizyczne. Muszą odprowadzać ekstremalne ciepło, zachowując jednocześnie ścisłą izolację elektryczną. Tradycyjne podłoża, takie jak tlenek glinu, nie spełniają wymagań dotyczących przewodności cieplnej komponentów nowej generacji. To ograniczenie powoduje poważne wąskie gardła termiczne, skraca żywotność komponentów i ostatecznie powoduje awarie systemu. Z drugiej strony, wysokowydajne alternatywy, takie jak tlenek berylu, stwarzają poważne ryzyko toksyczności, powodując skomplikowane przeszkody w zakresie zgodności z przepisami i zawyżając wymagania dotyczące obsługi.
Materiał ceramiczny z azotku glinu stał się podstawowym standardem pozwalającym rozwiązać ten dokładnie konflikt inżynieryjny. Wypełnia lukę pomiędzy rozpraszaniem ciepła a izolacją elektryczną. W tym przewodniku dokonano oceny właściwości materiału, porównawczych kompromisów i realiów wdrożeniowych związanych z określeniem tego materiału do zastosowań związanych z zarządzaniem temperaturą o wysokich stawkach. Dowiesz się, jak dopasować możliwości podłoża bezpośrednio do wymagań inżynieryjnych.
Wyjątkowa równowaga termoelektryczna: AlN zapewnia przewodność cieplną na poziomie 170–230 W/m·K (prawie 5–7 razy większą niż tlenek glinu), zachowując jednocześnie wysoką wytrzymałość dielektryczną i izolację elektryczną.
Kompatybilność z krzemem: Współczynnik rozszerzalności cieplnej (CTE) jest bardzo zbliżony do współczynnika rozszerzalności krzemu (Si) i arsenku galu (GaAs), zapobiegając naprężeniom mechanicznym i rozwarstwianiu w zespołach półprzewodników pod wpływem cykli termicznych.
Zgodność z przepisami: AlN zapewnia nietoksyczną, zgodną z RoHS alternatywę dla tlenku berylu, bez poświęcania wysokiej klasy wydajności termicznej.
Specyfika zastosowania: Chociaż jest bardzo skuteczny w przypadku radiatorów, podłoży i tygli AlN o wysokiej przewodności cieplnej, jego wyższy koszt, wrażliwość na wilgoć i złożoność obróbki wymagają precyzyjnej kwalifikacji pod kątem wymagań projektu.
Nowoczesna elektronika nadal zmierza w stronę skrajnej miniaturyzacji. Urządzenia generują teraz znacznie większą moc przy znacznie mniejszych rozmiarach. Moduły tranzystorów bipolarnych z izolowaną bramką (IGBT), diody LED o wysokiej jasności i moduły RF 5G generują ogromne obciążenia termiczne. Ciepło gromadzi się szybko na złączu półprzewodnika. Jeśli nie uda się skutecznie wyodrębnić tego ciepła, temperatura złącza przekroczy bezpieczne granice operacyjne. Prowadzi to bezpośrednio do niekontrolowanej temperatury i natychmiastowej awarii urządzenia. Inżynierowie muszą zaprojektować ścieżki termiczne, które przenoszą ciepło z matrycy do otoczenia z minimalnym oporem.
Standardowe metalowe radiatory wykonane z miedzi lub aluminium zapewniają doskonałą przewodność cieplną. Jednakże są one silnie przewodzące prąd elektryczny. Wiele zastosowań wymagających dużej mocy wymaga ścisłej izolacji elektrycznej pomiędzy matrycą półprzewodnikową a infrastrukturą chłodzącą. Nie można zamontować elementu wysokiego napięcia bezpośrednio na bloku miedzianym bez spowodowania zwarcia. Wstawienie materiałów termoprzewodzących na bazie polimerów zapewnia izolację, ale tworzy masywną barierę termiczną. Ten właśnie problem wymaga zastosowania zaawansowanych podłoży ceramicznych, które działają zarówno jako przewodniki ciepła, jak i izolatory elektryczne.
Stabilność termomechaniczna stanowi kolejną poważną przeszkodę inżynieryjną. Półprzewodniki podczas pracy szybko się nagrzewają i schładzają. Podłoża i matryce półprzewodnikowe rozszerzają się z różną szybkością pod wpływem tych zmian temperatury. To niedopasowanie współczynnika rozszerzalności cieplnej (CTE) powoduje poważne naprężenia mechaniczne. Z biegiem czasu cykle termiczne powodują zmęczenie złącza lutowniczego. Prowadzi to do mikropęknięć, rozwarstwień i przedwczesnej awarii urządzenia. Aby zapobiec degradacji mechanicznej, należy wybrać materiały, które rozszerzają się z podobną szybkością.
Ocena podłoża termicznego wymaga ścisłego przestrzegania określonych wskaźników sukcesu. Aby określić, czy materiał pasuje do Twojego zastosowania, musisz zmierzyć następujące parametry:
Przewodność cieplna (W/m·K) w celu określenia efektywności wymiany ciepła surowego.
Wytrzymałość dielektryczna (kV/mm) w celu ustalenia zdolności izolacji elektrycznej i zapobiegania wyładowaniom łukowym.
Współczynnik rozszerzalności cieplnej (ppm/°C) w celu sprawdzenia zgodności mechanicznej z matrycami silikonowymi.
Stała dielektryczna (Dk) zapewniająca integralność sygnału w zastosowaniach RF o wysokiej częstotliwości.
Komercyjny azotek glinu zazwyczaj zapewnia przewodność cieplną w zakresie od 170 W/m·K do 230 W/m·K. Wydajność ta opiera się całkowicie na mechanizmie rozpraszania fononów. W ciałach stałych niemetalicznych ciepło nie przemieszcza się poprzez wolne elektrony. Zamiast tego przemieszcza się poprzez fonony, które są skwantowanymi modami wibracji w sieci krystalicznej. Jakakolwiek wada tej sieci rozprasza fonony i pogarsza transfer ciepła. Dlatego absolutna czystość ceramiki bezpośrednio decyduje o jej parametrach cieplnych.
Zanieczyszczenia tlenowe stanowią największe zagrożenie dla przewodności cieplnej. Atomy tlenu zastępują azot w sieci krystalicznej, tworząc wakaty, które agresywnie rozpraszają fonony. Aby rozwiązać ten problem, producenci stosują specjalne środki wspomagające spiekanie. W procesie produkcyjnym powszechnie dodaje się itr (Y2O3). Itr działa jak getter, reagując z zanieczyszczeniami tlenowymi, tworząc fazy glinianu itru. Fazy te migrują do granic ziaren podczas spiekania w wysokiej temperaturze, pozostawiając pierwotną sieć krystaliczną wysoce oczyszczoną i solidną strukturalnie.
Ten proces oczyszczania zapewnia wyjątkową wydajność termotransferu. W porównaniu do standardowych płytek drukowanych FR4, azotek aluminium zapewnia prawie dwa rzędy wielkości lepsze odprowadzanie ciepła. Znacznie przewyższa także standardową ceramikę tlenkową, co czyni ją najlepszym wyborem dla gęstej elektroniki mocy, gdzie każdy stopień redukcji temperatury wydłuża żywotność półprzewodnika.
Przewodność cieplna ma niewielkie znaczenie w elektronice mocy bez odpowiedniej izolacji elektrycznej. Azotek glinu wyróżnia się tutaj, oferując rezystywność skrośną większą niż 10^14 Ω·cm. Jego wytrzymałość dielektryczna zazwyczaj mieści się w zakresie od 15 do 20 kV/mm. Ta solidna izolacja pozwala inżynierom montować komponenty wysokiego napięcia bezpośrednio na podłożu bez ryzyka awarii elektrycznej lub wyładowań niezupełnych.
Bezpośredni montaż eliminuje potrzebę stosowania wtórnych warstw izolacyjnych. Folie polimerowe lub podkładki termiczne z natury utrudniają przenoszenie ciepła. Usuwając je, drastycznie obniżasz ogólny opór cieplny zespołu. Ciepło przepływa bezpośrednio z matrycy, przez ceramikę i do mechanizmu chłodzącego. Ta bezpośrednia ścieżka ma kluczowe znaczenie dla zarządzania przejściowymi skokami temperatury powszechnymi w napędach silnikowych i falownikach.
Materiał wykazuje również wyjątkową stabilność w zastosowaniach RF i mikrofalowych. Charakteryzuje się stałą dielektryczną około 8,8 przy 1 MHz. W połączeniu z bardzo niską styczną strat dielektrycznych zapobiega to degradacji sygnału przy wysokich częstotliwościach. Dzięki temu podłoże jest bardzo stabilne dla zaawansowanych systemów telekomunikacyjnych, systemów radarowych i komponentów infrastruktury 5G, gdzie integralność sygnału jest tak samo krytyczna jak zarządzanie temperaturą.
Niezawodność mechaniczna zależy w dużym stopniu od dopasowania CTE. Azotek glinu ma współczynnik CTE wynoszący około 4,5 ppm/°C w temperaturze pokojowej. Wartość ta jest wyjątkowo dobrze zgodna ze standardowymi materiałami półprzewodnikowymi. Krzem wykazuje współczynnik CTE od 2,6 do 3,2 ppm/°C, podczas gdy arsenek galu ma podobnie. Dla porównania miedź rozszerza się z prędkością około 17 ppm/°C, powodując ogromne naprężenia, jeśli jest związana bezpośrednio z krzemem.
To ścisłe dopasowanie daje konkretny wynik operacyjny. Kiedy zespół półprzewodnika ulega szybkim cyklom termicznym, matryca i podłoże rozszerzają się i kurczą niemal w tym samym tempie. Minimalizuje to naprężenia ścinające działające na połączenia lutowane i warstwy wiążące. Bez tego dopasowania ciągłe rozszerzanie i kurczenie spowodowałoby szybkie ścinanie lutu, tworząc puste przestrzenie, które blokują przenoszenie ciepła i powodują natychmiastową ucieczkę ciepła.
Zmniejszenie naprężeń termomechanicznych bezpośrednio zwiększa niezawodność urządzenia. Aplikacje działające w trudnych warunkach wymagają tej stabilności. Komponenty lotnicze, elektronika wojskowa i samochodowe falowniki pojazdów elektrycznych polegają na precyzyjnym dopasowaniu współczynnika CTE, aby przetrwać tysiące cykli ekstremalnych temperatur bez uszkodzeń mechanicznych. Zapewnia, że fizyczna integralność opakowania odpowiada jego parametrom elektrycznym.
Pomimo swoich solidnych właściwości fizycznych azotek glinu ma specyficzną wrażliwość chemiczną. Jest podatny na hydrolizę. Pod wpływem środowiska o wysokiej wilgotności lub wody w stanie ciekłym materiał reaguje z wilgocią. W wyniku tej reakcji powstaje wodorotlenek glinu i uwalnia się gazowy amoniak. Z biegiem czasu hydroliza pogarsza integralność strukturalną i właściwości termiczne podłoża, zamieniając powierzchnię w kredową, nieprzewodzącą warstwę.
Inżynierowie muszą wdrożyć rygorystyczne strategie łagodzące, aby zapobiec tej degradacji. Nie można stosować surowego azotku glinu w środowiskach pozbawionych próżni lub o wysokiej wilgotności bez zabezpieczenia. Producenci stosują specjalne warstwy pasywacyjne lub powłoki szklane w celu uszczelnienia powierzchni ceramicznej. Powłoki te blokują wnikanie wilgoci, zachowując podstawowe właściwości termiczne podłoża.
W bardzo wymagających zastosowaniach hermetyczne uszczelnienie zapewnia najwyższą ochronę. Zamknąwszy podłoże w szczelnym, pozbawionym wilgoci opakowaniu, całkowicie eliminujesz ryzyko hydrolizy. Zrozumienie tego ograniczenia środowiskowego zapewnia długoterminową niezawodność w zastosowaniach terenowych, zapobiegając nieoczekiwanym awariom w wilgotnych warunkach pracy.
Tabela porównawcza materiałów
| Materiał | Przewodność cieplna (W/m·K) | WRC (ppm/°C) | Wytrzymałość dielektryczna (kV/mm) | Podstawowa zaleta |
|---|---|---|---|---|
| Azotek glinu (AlN) | 170 - 230 | ~4,5 | 15 - 20 | Wysoki transfer ciepła z dopasowaniem CTE |
| Tlenek glinu (Al2O3) | 25 - 30 | ~7.2 | 15 | Niski koszt, łatwa metalizacja |
| Tlenek berylu (BeO) | ~250 | ~8,0 | >20 | Najwyższa przewodność cieplna (starsza wersja) |
| Azotek krzemu (Si3N4) | 60 - 90 | ~3.2 | 15 | Ekstremalna wytrzymałość mechaniczna |
Tlenek glinu pozostaje najpopularniejszym podłożem ceramicznym w przemyśle elektronicznym. Jednak jego wydajność cieplna jest ograniczona. Tlenek glinu zapewnia przewodność cieplną na poziomie około 25 do 30 W/m·K. Natomiast ceramika AlN zapewniająca zarządzanie ciepłem zapewnia ponad 170 W/m·K, odprowadzając ciepło wykładniczo szybciej z krytycznych połączeń. Ta ogromna różnica narzuca limity gęstości komponentów.
Tlenek glinu oferuje wyraźne korzyści praktyczne. Jest znacznie tańszy w produkcji. Łatwiej jest metalizować przy użyciu standardowych procesów przemysłowych, ponieważ jest to ceramika tlenkowa. Co więcej, jest całkowicie odporny na degradację pod wpływem wilgoci, nie wymaga specjalistycznych warstw pasywacyjnych ani hermetycznego uszczelnienia w celu ochrony środowiska.
Należy tutaj zastosować rygorystyczną regułę decyzyjną. Określ azotek glinu tylko wtedy, gdy obciążenia termiczne wyraźnie przekraczają zdolność rozpraszania tlenku glinu. Jest to również uzasadnione, gdy ścisłe ograniczenia przestrzenne uniemożliwiają zastosowanie większych i masywniejszych radiatorów z tlenku glinu. W przypadku zastosowań wymagających małej mocy i dużej przestrzeni fizycznej tlenek glinu pozostaje praktycznym i ekonomicznym wyborem.
Historycznie rzecz biorąc, tlenek berylu dominował w wysokiej klasy systemach zarządzania ciepłem. BeO oferuje nieco wyższą przewodność cieplną, osiągając szczyt około 250 W/m·K. Charakteryzuje się również niższą stałą dielektryczną, co jest korzystne w niektórych zastosowaniach RF o wysokiej częstotliwości, gdzie prędkość propagacji sygnału jest absolutnym priorytetem.
Krytycznym punktem awarii BeO jest jego poważna toksyczność. Wdychanie pyłu BeO powoduje berylozę, przewlekłą i często śmiertelną chorobę płuc. Ta toksyczność powoduje ogromne koszty przestrzegania przepisów OSHA i RoHS. Obiekty wymagają specjalistycznych protokołów obsługi, dedykowanych środowisk obróbki i kosztownych zobowiązań związanych z utylizacją, które komplikują cały rurociąg produkcyjny.
Nowoczesna zasada podejmowania decyzji inżynierskich jest absolutna. Azotek glinu służy jako obowiązkowy zamiennik BeO we wszystkich nowych konstrukcjach. Przepisy dotyczące bezpieczeństwa i higieny pracy (EHS) narzucają tę zmianę na całym świecie. Niewielkie kompromisy w zakresie wydajności w zakresie przewodności cieplnej są całkowicie równoważone przez eliminację ryzyka toksyczności i uproszczenie łańcucha dostaw.
Azotek krzemu zajmuje specyficzną niszę w energoelektronice. Podczas gdy azotek glinu zapewnia doskonałą przewodność cieplną, Si3N4 wyróżnia się trwałością fizyczną. Azotek krzemu zapewnia znacznie wyższą wytrzymałość mechaniczną, odporność na pękanie i wytrzymałość na zginanie, dzięki czemu jest wysoce odporny na uderzenia fizyczne.
To rozróżnienie określa ich odpowiednie przypadki użycia. Zalecany Si3N4 do środowisk narażonych na ekstremalne wstrząsy mechaniczne lub silne wibracje. W specyficznych układach napędowych pojazdów elektrycznych i ciężkich maszynach przemysłowych często wykorzystuje się podłoża Si3N4, aby zapobiec pękaniu ceramiki pod wpływem naprężeń fizycznych.
I odwrotnie, azotek glinu należy stosować do zastosowań, w których maksymalne rozpraszanie ciepła stanowi główne wąskie gardło. Jeśli środowisko jest stabilne mechanicznie, ale ekstremalne termicznie, AlN pozostaje najlepszym wyborem. Zamieniasz wytrzymałość mechaniczną na zdolność do ekstrakcji termicznej.
Przemysł półprzewodników opiera się w dużej mierze na zaawansowanych podłożach ceramicznych. Moduły tranzystorów bipolarnych z izolowaną bramką (IGBT) zarządzają ogromnymi obciążeniami mocy w trakcji kolejowej, napędach przemysłowych i falownikach energii odnawialnej. Moduły te wytwarzają intensywne ciepło, które należy natychmiast rozproszyć, aby zapobiec awarii. Podłoże działa jako główny mostek termiczny pomiędzy krzemem a płytą chłodzącą ciecz.
Przed podobnymi wyzwaniami stoją tranzystory MOSFET mocy i pakiety RF/mikrofalowe wysokiej częstotliwości dla infrastruktury 5G. Gęste opakowanie tych komponentów nie pozostawia miejsca na nieporęczne systemy chłodzenia. Podłoża z azotku glinu odprowadzają ciepło bezpośrednio z matryc krzemowych, umożliwiając inżynierom pakowanie większej mocy obliczeniowej w mniejsze obudowy bez naruszania ograniczeń termicznych.
Utrzymując niższe temperatury złącza, podłoża te zapobiegają ucieczce termicznej. Zapewniają stabilną wydajność elektryczną w sieciach energetycznych o dużej gęstości i infrastrukturze telekomunikacyjnej o ciągłym obciążeniu. Materiał zapewnia podstawową stabilność termiczną wymaganą do utrzymania działania nowoczesnych sieci elektroenergetycznych przy szczytowych obciążeniach.

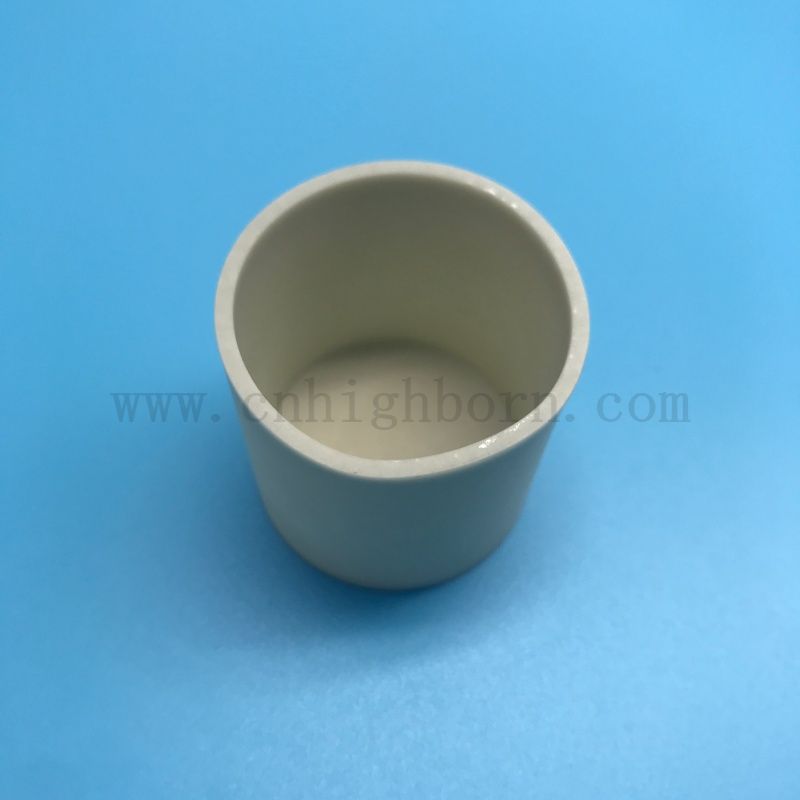

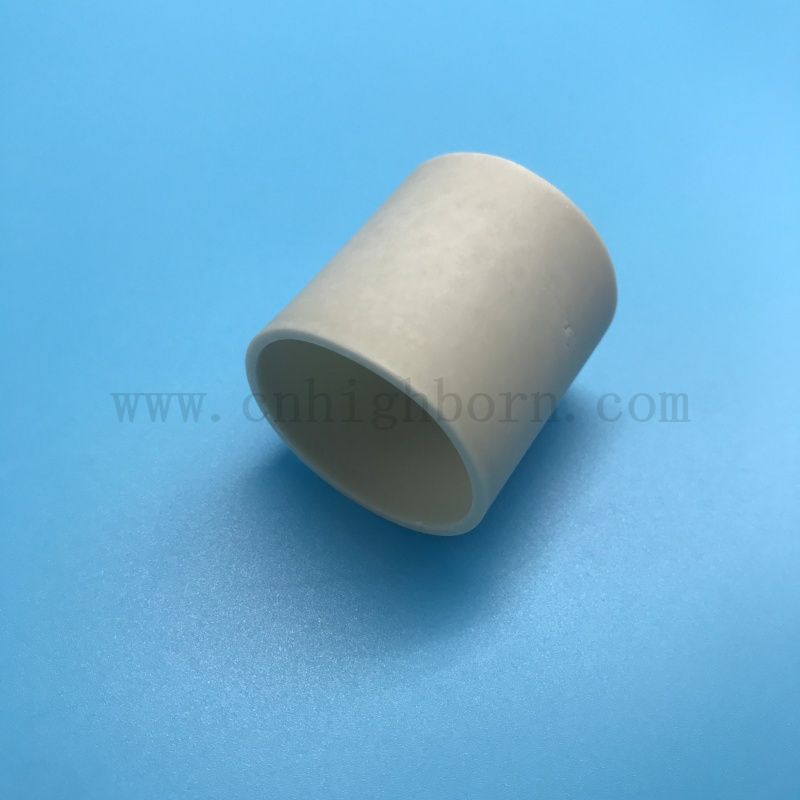

Zarządzanie temperaturą wykracza poza podłoża elektroniczne i obejmuje zaawansowane przetwarzanie materiałów. Tygiel AlN o wysokiej przewodności cieplnej odgrywa kluczową rolę w specjalistycznej produkcji. Tygle te są szeroko stosowane w procesach wzrostu kryształów, w szczególności do wyciągania kul z arsenku galu (GaAs) i węglika krzemu (SiC), gdzie wymagane są precyzyjne gradienty termiczne.
Wspierają także produkcję OLED i wysokotemperaturowe procesy metalurgiczne. Materiał wykazuje wyjątkową odporność na działanie stopionych metali, w tym wysoce reaktywnego aluminium i litu. Nie zanieczyszcza stopu, zapewniając wysoką czystość wyjściową w przypadku wrażliwych materiałów półprzewodnikowych.
Ponadto tygle te zachowują stabilność strukturalną w atmosferach obojętnych lub redukujących w ekstremalnych temperaturach. Mogą efektywnie pracować w temperaturach dochodzących do 2000°C. Ta stabilność zapewnia równomierny rozkład ciepła, krytyczny dla wzrostu kryształów bez defektów, zapobiegając szokowi termicznemu powodującemu rozbicie tygla podczas szybkich faz chłodzenia.
Diody LED UV dużej mocy i przemysłowe diody laserowe wytwarzają znaczną ilość ciepła na mikroskopijnej powierzchni. Jeśli ciepło pozostanie uwięzione, wydajność diody ulegnie natychmiastowemu pogorszeniu. Podstawy z azotku glinu zapewniają niezbędną ścieżkę ekstrakcji termicznej, odciągając ciepło z aktywnego obszaru emitującego światło.
Efektywne odprowadzanie ciepła bezpośrednio koreluje ze stabilnością urządzenia. W diodach laserowych wahania temperatury zmieniają długość fali emisji. Stabilizując temperaturę, ceramiczny wspornik zapewnia ścisłą stabilność długości fali. Ma to kluczowe znaczenie w przypadku komunikacji światłowodowej i precyzyjnych narzędzi do cięcia laserowego, gdzie dryft długości fali powoduje awarię systemu.
W przypadku diod LED o wysokiej jasności zarządzanie termiczne utrzymuje skuteczność świetlną. Ciepło powoduje degradację warstw luminoforu i z czasem zmniejsza strumień świetlny. Właściwe odprowadzanie ciepła maksymalizuje żywotność diody, zapewniając stałą wydajność przez tysiące godzin ciągłej pracy.
Praca z całkowicie spiekanym azotkiem glinu stwarza poważne wyzwania produkcyjne. Materiał charakteryzuje się wyjątkową twardością i naturalną kruchością. Standardowe narzędzia obróbcze natychmiast zawiodą. Modyfikacje po spiekaniu wymagają specjalistycznego sprzętu i ścisłych protokołów operacyjnych, aby zapobiec mikropękaniom.
Inżynierowie muszą przestrzegać ścisłej kolejności produkcji i zapewniania jakości:
Formowanie w stanie zielonym: Uformuj surowy proszek ceramiczny za pomocą prasowania lub odlewania taśmy, zanim stwardnieje.
Ekologiczna obróbka: wierć przelotki i wycinaj skomplikowane geometrie, gdy materiał jest wciąż miękki, aby zminimalizować zużycie narzędzia.
Spiekanie w wysokiej temperaturze: Wypal ceramikę w atmosferze azotu z dodatkami itru, aby uzyskać pełną gęstość.
Szlifowanie diamentowe: Użyj specjalistycznych tarcz o ziarnie diamentowym, aby uzyskać końcową płaskość powierzchni i wąskie tolerancje wymiarowe.
Ablacja laserowa: Wykorzystaj precyzyjne lasery do mikroprzelotek lub precyzyjnego cięcia, którego nie da się osiągnąć poprzez szlifowanie.
Weryfikacja termiczna: Przetestuj próbki partii przy użyciu metody błysku lasera (ASTM E1461), aby zagwarantować specyfikację przewodności cieplnej.
Inżynierowie muszą przestrzegać rygorystycznych zasad projektowania pod kątem wykonalności (DFM). Należy projektować komponenty tak, aby zminimalizować obróbkę po pożarze. Jeśli to możliwe, należy stosować obróbkę w stanie surowym. Kształtowanie ceramiki przed jej spiekaniem w wysokiej temperaturze radykalnie kontroluje koszty produkcji i zmniejsza ilość odpadów materiałowych.
Integracja ceramiki z zespołem elektronicznym wymaga metalizacji. Ponieważ azotek glinu jest materiałem ceramicznym nietlenkowym, metalizacja jest z natury trudna w porównaniu z tlenkiem glinu. Na powierzchni brakuje atomów tlenu, które zwykle chwytają tradycyjne metale wiążące. Nie można po prostu wydrukować miedzi na surowej powierzchni i oczekiwać, że będzie przylegać pod wpływem naprężeń termicznych.
Aby temu zaradzić, producenci stosują specjalne techniki metalizacji. Miedź wiązana bezpośrednio (DBC) wymaga celowego utlenienia powierzchni AlN w celu utworzenia cienkiej warstwy tlenku glinu, umożliwiającej wiązanie miedzi w wysokich temperaturach. W procesie lutowania aktywnego metalu (AMB) pomija się etap utleniania poprzez zastosowanie stopu lutowniczego zawierającego metale aktywne, takie jak tytan, który reaguje chemicznie bezpośrednio z powierzchnią azotku. AMB ogólnie zapewnia doskonałą niezawodność w ekstremalnych cyklach termicznych.
Bezpośrednia metalizacja optymalizuje odporność termiczną. Eliminuje potrzebę stosowania grubych, wysoce opornych materiałów termoprzewodzących (TIM) pomiędzy ścieżkami ceramicznymi i miedzianymi. Należy jednak uważnie monitorować jakość. Jeśli profile metalizacji nie są ściśle kontrolowane przez producenta, istnieje ryzyko poważnego zaburzenia przyczepności, prowadzącego do rozwarstwienia podczas pracy w terenie.
Ceramika z azotku glinu jest najlepszym materiałem z wyboru, gdy standardowa ceramika zawodzi termicznie, a metalowe radiatory zawodzą elektrycznie. Wypełnia krytyczną lukę w nowoczesnej elektronice mocy, oferując niezrównaną przewodność cieplną wraz z solidną wytrzymałością dielektryczną. Jego właściwości fizyczne doskonale odpowiadają wymaganiom opakowań półprzewodników nowej generacji.
Inżynierowie powinni określić ten materiał podczas projektowania systemów o dużej gęstości mocy, takich jak IGBT, lasery przemysłowe i moduły RF 5G. Kiedy dopasowanie CTE do krzemu, nietoksyczna wysoka przewodność cieplna i ścisła izolacja elektryczna nie podlegają negocjacjom, ta ceramika zapewnia dokładnie wymagane rozwiązanie inżynieryjne.
Zmapuj dokładne wymagania dotyczące obciążenia cieplnego w stosunku do ograniczeń tlenku glinu, aby uzasadnić ulepszenie materiału.
Określ swoje wymagania dotyczące metalizacji w oparciu o konkretne potrzeby w zakresie łączenia, ostrożnie wybierając pomiędzy procesami DBC i AMB.
Skonsultuj się z producentami ceramiki technicznej w początkowej fazie projektowania, aby zoptymalizować tolerancje obróbki w stanie surowym.
Zdefiniuj rygorystyczne strategie pasywacji środowiskowej w przypadku stosowania podłoża w zastosowaniach innych niż próżnia lub w wysokiej wilgotności.
Odp.: W środowisku bogatym w tlen azotek glinu zaczyna się utleniać w temperaturze około 700°C, tworząc warstwę tlenku glinu, która pogarsza właściwości termiczne. Jednakże w atmosferze obojętnej lub redukującej materiał pozostaje bardzo stabilny i może skutecznie działać w temperaturach przekraczających 1900°C.
Odp.: Proces produkcyjny jest znacznie bardziej złożony. Wymaga precyzyjnej syntezy proszku AlN o wysokiej czystości, dodatku specjalnych środków spiekających itru i obróbki w wysokiej temperaturze w kontrolowanej atmosferze azotu. Te rygorystyczne wymagania produkcyjne zwiększają koszty produkcji.
O: Tak. Materiał jest podatny na hydrolizę. Reaguje z ciekłą wodą lub dużą wilgocią otoczenia, tworząc wodorotlenek glinu i gazowy amoniak. Zastosowania komercyjne zapobiegają tej degradacji, stosując warstwy pasywacyjne, powłoki szklane lub stosując hermetyczne uszczelnienia.
O: Tak. Wykazuje wyjątkowo niskie właściwości odgazowywania, dzięki czemu doskonale nadaje się do zastosowań w ultrawysokiej próżni (UHV). Jest często stosowany w sprzęcie do przetwarzania płytek półprzewodnikowych i pakowanych próżniowo opakowaniach elektronicznych bez zanieczyszczania środowiska.
Odp.: Jego współczynnik rozszerzalności cieplnej (~4,5 ppm/°C) jest bardzo zbliżony do współczynnika rozszerzalności krzemowej. To ustawienie zapewnia, że oba materiały rozszerzają się i kurczą z podobną szybkością podczas cykli termicznych. Minimalizuje to naprężenia ścinające, zapobiegając zmęczeniu złącza lutowniczego i mikropękaniom.
Odp.: Funkcjonalnie zastępuje BeO, aby wyeliminować ryzyko toksyczności, ale nie jest to doskonały zamiennik typu drop-in. AlN ma nieco inną stałą dielektryczną i wymaga różnych procesów metalizacji. Inżynierowie muszą dokonać drobnych zmian w projekcie, aby uwzględnić te różnice.
Odp.: Najpopularniejsze kompatybilne techniki obejmują miedź wiązaną bezpośrednio (DBC), lutowanie aktywne metalem (AMB) i napylanie cienkowarstwowe. Te specjalistyczne procesy są konieczne, ponieważ AlN jest materiałem ceramicznym beztlenkowym i wymaga specyficznej mechaniki wiązania, aby zapewnić silną przyczepność metalu.
