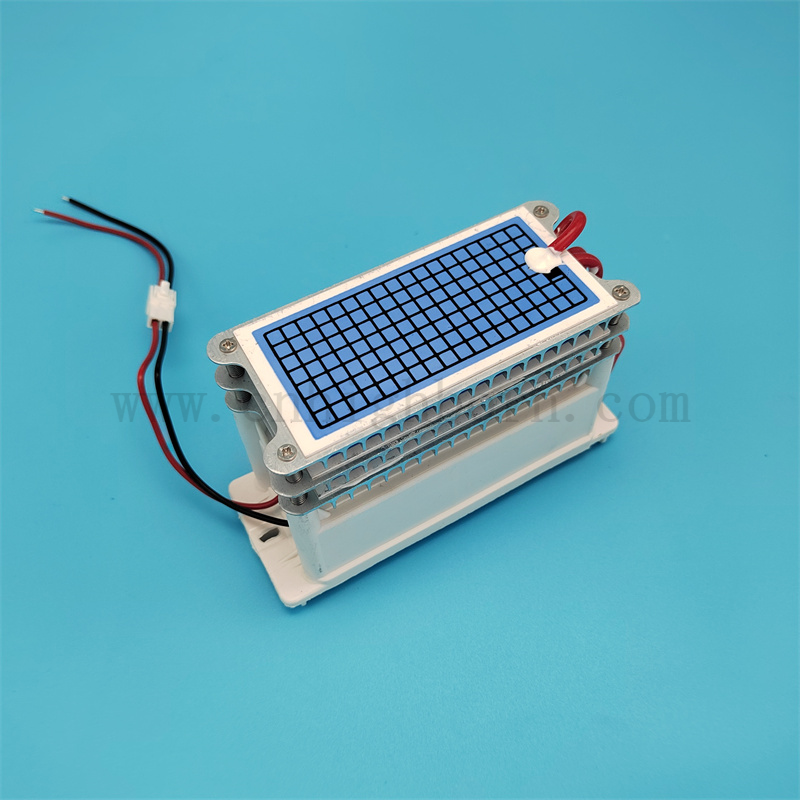

Co to jest generator ozonu i jak działa?

Rosnąca zależność od zaawansowanych procesów utleniania w oczyszczaniu ścieków przemysłowych, rekultywacji komercyjnej i odkażaniu wysokiego poziomu sprawiła, że ​​technologia ozonowa stała się inwestycją w infrastrukturę krytyczną. Komercyjny generator ozonu to urządzenie elektromechaniczne przeznaczone do sztucznego wytwarzania ozonu na miejscu. Osiąga to poprzez rozbicie stabilnych cząsteczek dwuatomowego tlenu i umożliwienie im ponownego połączenia w wysoce reaktywny ozon. Chociaż ozon jest wysoce skuteczny, pozostaje z natury niestabilny i niebezpieczny. Niezrozumienie termodynamiki i mechaniki działania tych systemów często prowadzi do nieprawidłowego doboru rozmiaru systemu. Stwarza to poważne zagrożenia dla bezpieczeństwa, szybką degradację sprzętu i wysoki wskaźnik awaryjności operacyjnej. Kierownicy obiektów, inżynierowie ds. procesów i specjaliści ds. bezpieczeństwa środowiska muszą dokładnie rozumieć fizyczne i chemiczne mechanizmy stojące za tymi urządzeniami. W tym przewodniku przedstawiono wiedzę naukową o sprzęcie, przypisano metody wytwarzania do konkretnych zastosowań komercyjnych i zapewniono ramy techniczne do oceny i wdrażania przemysłowych systemów ozonowych.

• Mechanizm decyduje o zastosowaniu: Wybór pomiędzy wyładowaniem koronowym, ultrafioletem (UV) a wytwarzaniem ozonu elektrolitycznego ma bezpośredni wpływ na stężenie wyjściowe, koszty operacyjne i przydatność do uzdatniania powietrza lub wody.

• Gaz zasilający ma kluczowe znaczenie: wykorzystanie powietrza z otoczenia w porównaniu ze stężonym tlenem zasadniczo zmienia wydajność, odstępy między konserwacjami i ryzyko związane z produktem ubocznym kwasu azotowego w systemie.

• Bezpieczeństwo nie podlega negocjacjom: Właściwe wdrożenie wymaga ścisłego przestrzegania limitów narażenia OSHA i EPA, co wymaga zintegrowanych jednostek niszczących ozon i ciągłego monitorowania otoczenia.

Definiowanie linii bazowej: Co to jest generator ozonu?

Generator ozonu funkcjonuje jako lokalny zakład produkcyjny środków chemicznych. Na miejscu wytwarza wysoce reaktywny, krótkotrwały utleniacz. Eliminuje to potrzebę transportu, obsługi i przechowywania niebezpiecznych substancji chemicznych. Podstawowa funkcja polega na rozszczepianiu stabilnych cząsteczek tlenu. Zasadniczo budujesz zakład produkujący gaz na małą skalę w swoim pomieszczeniu mechanicznym. Aby sprzęt działał bezpiecznie i skutecznie, wymaga precyzyjnej kalibracji, rygorystycznych kontroli środowiskowych i rygorystycznych harmonogramów konserwacji.

Termodynamika wytwarzania ozonu

Tworzenie ozonu wymaga znacznego nakładu energii. Reakcja endotermiczna pochłania ciepło, powodując oddzielenie cząsteczek tlenu. Specyficzna reakcja wymaga +285,4 kJ/mol energii. Po utworzeniu cząsteczka ozonu pozostaje wysoce niestabilna. Posiada krótki okres półtrwania. Zwykle można go zobaczyć w czystej wodzie przez około 20 minut. W suchym powietrzu może wytrzymać do kilku godzin. Po tym okresie w naturalny sposób powraca do stabilnego tlenu dwuatomowego. Ta niestabilność oznacza, że ​​nie można przechowywać ozonu w zbiornikach lub butlach. Musisz go wygenerować dokładnie wtedy i tam, gdzie go potrzebujesz. Ta podstawowa rzeczywistość termodynamiczna dyktuje każdy aspekt projektu systemu, od rozmiaru zasilacza po wymagania dotyczące chłodzenia.

Temperatura odgrywa w tym procesie ogromną rolę. Wraz ze wzrostem temperatury otoczenia lub gazu zasilającego, tempo rozkładu ozonu wzrasta wykładniczo. Jeśli twój generator się przegrzeje, niszczysz ozon niemal tak szybko, jak go tworzysz. Właśnie dlatego zarządzanie temperaturą nie jest funkcją opcjonalną; jest podstawą wydajnej produkcji. Inżynierowie muszą uwzględnić temperaturę otoczenia, temperaturę wody chłodzącej i ciepło wytwarzane przez samo wyładowanie elektryczne.

Sprzęt komercyjny a sprzęt konsumencki

Należy ustalić ścisłą granicę pomiędzy urządzeniami konsumenckimi o niskiej mocy wyjściowej a systemami komercyjnymi o wysokiej wydajności. Oczyszczacze powietrza dla konsumentów często w oszukańczy sposób reklamują ozon. Brakuje im mocy do rzeczywistej rekultywacji i często wytwarzają niebezpieczne produkty uboczne z powodu złego przygotowania gazu zasilającego. Systemy komercyjne obsługują niezamieszkane przestrzenie lub zamknięte pętle uzdatniania wody. Zapewniają precyzyjne wydruki o dużej objętości wymagane do zadań związanych z ciężkim utlenianiem.

Jednostki przemysłowe są wyposażone w wytrzymałe dielektryki, zintegrowane koncentratory tlenu i wyrafinowane sterowniki logiczne. Są zbudowane tak, aby działać nieprzerwanie przez tysiące godzin. Jednostki konsumenckie zazwyczaj używają tanich płyt szklanych lub ceramicznych, które szybko się zanieczyszczają i ulegają uszkodzeniom pod ciągłym obciążeniem. Określając sprzęt dla obiektu, należy spojrzeć poza zapewnienia marketingowe i ocenić surową wydajność wyjściową, jakość komponentów wewnętrznych oraz zdolność systemu do radzenia sobie z ciągłym obciążeniem termicznym.

Nauka o wytwarzaniu ozonu: podstawowe metodologie

Zrozumienie wytwarzania ozonu wymaga zbadania trzech głównych metod stosowanych w tej dziedzinie. Każda metoda oferuje wyraźne zalety i specyficzne ograniczenia operacyjne. Wybranie niewłaściwej metody dla Twojej aplikacji gwarantuje porażkę.

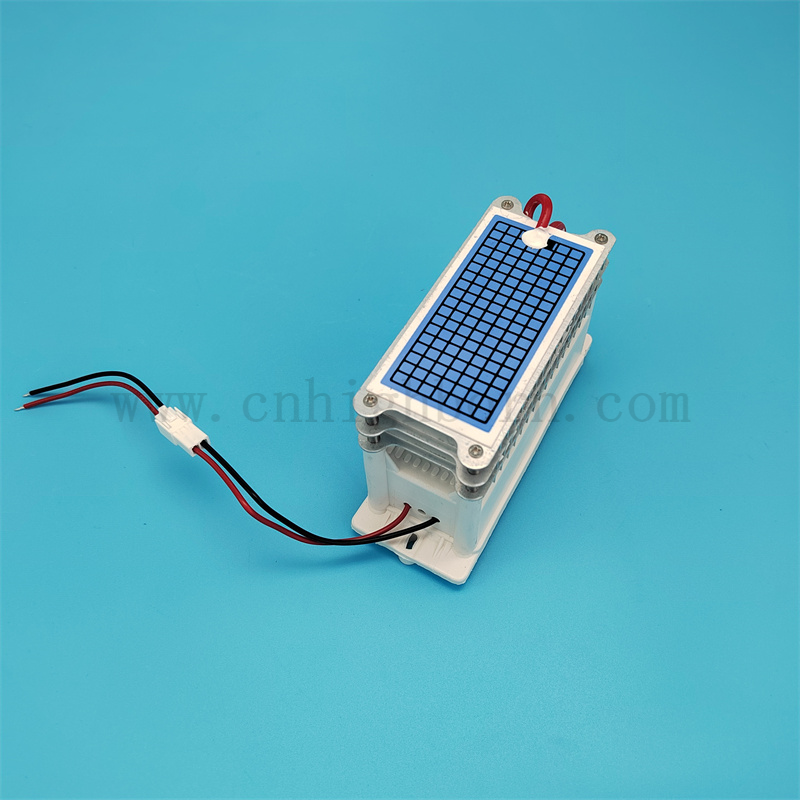

Wyładowanie koronowe (standard branżowy)

Wyładowanie koronowe symuluje naturalne błyskawice. Przechodzi wyładowanie elektryczne o wysokim napięciu i wysokiej częstotliwości przez gaz zasilający zawierający tlen. Bariera dielektryczna kontroluje to wyładowanie, zapobiegając bezpośredniemu łukowi. Mikrowyładowania rozkładają cząsteczki tlenu na wysoce niestabilne wolne rodniki tlenowe. Rodniki te następnie zderzają się z pozostałymi cząsteczkami tlenu, tworząc ozon. Dokładność szczeliny dielektrycznej i częstotliwość zasilania decydują o efektywności reakcji.

Metoda ta zapewnia najwyższe stężenie ozonu. W zależności od gazu zasilającego można spodziewać się od 1% do 15% wagowych. Skaluje się wyjątkowo dobrze. Inżynierowie używają go do uzdatniania wody miejskiej, basenów komercyjnych, ścieków przemysłowych i usuwania ciężkich zapachów. Pozostaje jednak bardzo wrażliwy na wilgoć. Należy zapewnić suchy i czysty gaz zasilający. Wilgoć prowadzi do tworzenia kwasu azotowego. Kwas ten powoduje korozję elementów wewnętrznych, niszczy uszczelki i drastycznie pogarsza wydajność. Widziałem, jak w ciągu miesięcy pochłonęły całe kolektory ze stali nierdzewnej, ponieważ zakład zaniedbał konserwację osuszaczy powietrza.

Konserwacja systemów wyładowań koronowych wymaga ścisłego przestrzegania harmonogramów. Należy wyciągnąć rurki dielektryczne, oczyścić je specjalnymi rozpuszczalnikami w celu usunięcia osadów organicznych i sprawdzić bezpieczniki wysokiego napięcia. Jeśli rura pęknie, może to spowodować zwarcie całego transformatora. Właściwa filtracja gazu zasilającego do wielkości 0,1 mikrona jest konieczna, aby zapobiec przypalaniu się pyłu na ściankach komórek koronowych.

Generowanie światła ultrafioletowego (UV).

Systemy UV wykorzystują określone długości fal światła do fotochemicznego podziału cząsteczek tlenu. W szczególności wykorzystują próżniowe promieniowanie UV przy 184,9 nm. Naśladuje to naturalne tworzenie się ozonu w stratosferze Ziemi. Gaz zasilający przechodzi przez lampy UV, a energia fotonów rozrywa wiązania tlenowe. Jest to prostszy proces mechaniczny z mniejszą liczbą ruchomych części niż wyładowanie koronowe.

Systemy te mają niższą barierę konfiguracji początkowej. Są mniej wrażliwe na wilgotność otoczenia, co oznacza, że ​​nie potrzebujesz skomplikowanego sprzętu do suszenia powietrzem. Wytwarzają jednak znacznie niższe stężenie ozonu. Wydajność zwykle spada poniżej 0,1% wagowego. Wytwarzanie fotochemiczne okazuje się nieefektywne w zastosowaniach przemysłowych o dużym zapotrzebowaniu. Najlepiej sprawdza się w przypadku lekkich komercyjnych systemów uzdatniania powietrza, układów wydechowych lub małych spa. Należy pamiętać, że lampy UV działające przy 253,7 nm w rzeczywistości niszczą ozon. Należy to wziąć pod uwagę w przypadku projektów o podwójnej długości fali. Jeśli podczas cyklu konserwacji pomylisz rodzaje lamp, całkowicie zneutralizujesz moc wyjściową systemu.

Głównym problemem związanym z konserwacją jest tutaj degradacja lampy. Lampy UV z czasem tracą intensywność, nawet jeśli nadal się świecą. Należy je wymieniać co 8 000 do 10 000 godzin pracy. Tulejki kwarcowe chroniące lampy należy regularnie czyścić, ponieważ nagromadzony kurz lub olej blokuje światło UV i całkowicie wstrzymuje produkcję.

Wytwarzanie ozonu elektrolitycznego (PEM).

Układy elektrolityczne wytwarzają ozon bezpośrednio z cząsteczek wody. Rozdzielili wodę za pomocą membrany do wymiany protonów (PEM) i prądu elektrycznego. Pozwala to całkowicie pominąć potrzebę zasilania gazem. Anoda i katoda są dociskane bezpośrednio do membrany, a woda przepływająca przez anodę utlenia się do ozonu i tlenu.

Metoda ta rozpuszcza ozon bezpośrednio w strumieniu wody. W normalnych warunkach pracy nie stwarza ryzyka wydzielania się gazów do otaczającego powietrza. Wytwarza wysoce stężony rozpuszczony ozon, często osiągający 20% wagowych w zlokalizowanej strefie reakcji. Kompromis wiąże się z wysokimi wymaganiami dotyczącymi wyposażenia początkowego. Należy używać wody wysoce oczyszczonej, takiej jak odwrócona osmoza lub woda dejonizowana. Standardowa woda z kranu zawiera wapń i magnez, które natychmiast osadzają się na membranie, powodując nieodwracalne uszkodzenie w ciągu kilku dni.

Systemy te są intensywnie wykorzystywane w farmaceutycznych pętlach wodnych, produkcji półprzewodników i specjalistycznym przetwarzaniu żywności, gdzie wprowadzanie powietrza zewnętrznego (i potencjalnych zanieczyszczeń unoszących się w powietrzu) ​​jest surowo zabronione. Konserwacja obejmuje monitorowanie przewodności wody i wymianę zespołu ogniw PEM, gdy napięcie spadnie poniżej progów operacyjnych.

Ocena systemów: cechy wyników operacyjnych

Wybór odpowiedniego sprzętu wymaga dopasowania specyfikacji technicznych do dokładnych potrzeb obiektu. Należy ocenić wydajność wyjściową, przygotowanie gazu, chłodzenie i możliwości przenoszenia masy. Awaria któregokolwiek z tych czterech filarów spowoduje uszkodzenie instalacji.

Wydajność wyjściowa i rozmiar

Należy dopasować wydajność w gramach na godzinę do konkretnego biologicznego lub chemicznego zapotrzebowania na tlen w docelowym środowisku. Za mały rozmiar prowadzi do nieudanej dezynfekcji. System nigdy nie osiągnie wymaganego potencjału utleniająco-redukcyjnego (ORP). Przewymiarowanie bez odpowiedniej kontroli prowadzi do niebezpiecznych stężeń w otoczeniu. Powoduje to również marnowanie znacznych ilości energii elektrycznej.

1. Oblicz całkowitą objętość wody lub powietrza do oczyszczenia.

2. Określ szczytowe obciążenie zanieczyszczeniami (BZT/ChZT) podczas maksymalnych godzin produkcji.

3. Uwzględnij okres półtrwania ozonu w określonej temperaturze roboczej.

4. Oblicz wymaganą wydajność przenoszenia masy w oparciu o metodę wtrysku.

5. Wybierz generator, który zapewnia o 20% większą wydajność niż obliczone szczytowe zapotrzebowanie, aby uwzględnić degradację systemu w czasie.

Systemy przygotowania gazu zasilającego

Inwestycja w zintegrowany koncentrator tlenu znacznie zwiększa uzysk ozonu. Zastosowanie technologii adsorpcji zmiennociśnieniowej (PSA) może zwiększyć wydajność nawet o 400%. Wydłuża także żywotność rurki dielektrycznej poprzez eliminację tlenków azotu. Systemy PSA wykorzystują złoża zeolitu do usuwania azotu ze sprężonego powietrza, dostarczając do generatora 90–95% czystego tlenu.

Jeśli używasz powietrza z otoczenia, koniecznie potrzebujesz osuszaczy powietrza ze środkiem osuszającym lub czynnikiem chłodniczym. Aby chronić komórki koronowe przed uszkodzeniem przez wilgoć, należy utrzymywać punkt rosy poniżej -60°C. Prosty filtr koalescencyjny nie wystarczy. Potrzebujesz dwuwieżowej, regeneracyjnej suszarki adsorpcyjnej. Zawsze instaluję czujnik punktu rosy z automatyczną blokadą; jeśli punkt rosy wzrośnie powyżej -50°C, generator wyłączy się automatycznie, aby chronić ogniwa.

Mechanizmy chłodzące (zarządzanie temperaturą)

Wytwarzanie ozonu pozostaje wysoce nieefektywne pod względem konwersji energii. Od 85% do 90% energii elektrycznej zamienia się bezpośrednio w ciepło. Ciepło przyspiesza rozkład termiczny ozonu z powrotem na tlen. Prawidłowe chłodzenie ma kluczowe znaczenie dla utrzymania wydajności. Jeśli układ chłodzenia ulegnie awarii, produkcja ozonu spadnie prawie do zera, mimo że generator pobiera pełną moc.

Systemy chłodzone powietrzem sprawdzają się dobrze w przypadku przenoszenia i sporadycznego użytkowania, np. usuwania skutków pożaru. Systemy chłodzone wodą wykorzystują komory dielektryczne z podwójnym płaszczem połączone z agregatami chłodniczymi z zamkniętą pętlą. Potrzebujesz ich do ciągłych operacji przemysłowych o dużej wydajności. Zawsze monitoruj temperaturę na wlocie i wylocie wody chłodzącej. Delta-T (różnica temperatur) większa niż 5°C wskazuje na słaby przepływ lub poważne osadzanie się kamienia wewnątrz płaszcza chłodzącego, wymagające natychmiastowego przepłukania kwasem.

Technologie przenoszenia i rozpuszczania masy ozonu

W przypadku zastosowań wodnych najtrudniejszą częścią jest wprowadzenie gazu do cieczy. Wtryskiwacze Venturiego wykorzystują różnicę ciśnień w oparciu o zasadę Bernoulliego. Wciągają ozon do strumienia wody, osiągając efektywność przenoszenia masy do 90%. Aby wytworzyć niezbędną próżnię, należy dopasować zwężkę Venturiego do natężenia przepływu wody.

Kolumny z dyfuzorem bąbelkowym stanowią alternatywę niskociśnieniową. Są mniej wydajne, zwykle osiągają wydajność transferu od 10% do 15% i pozostają podatne na odgazowywanie. Aby dyfuzory działały, potrzebne są masywne zbiorniki kontaktowe. Pamiętaj, że prawo Henry'ego określa rozpuszczalność. Wyższe ciśnienia robocze i niższe temperatury wody drastycznie poprawiają rozpuszczanie ozonu. Wtryskiwanie ozonu do pętli strumienia bocznego pod ciśnieniem przed ponownym zmieszaniem go z głównym strumieniem jest najbardziej niezawodną metodą uzdatniania wody przemysłowej.

Realia wdrożenia: bezpieczeństwo, zgodność i istotne ryzyko

Stosowanie silnych utleniaczy wymaga rygorystycznych protokołów bezpieczeństwa. Musisz zarządzać zgodnością z przepisami, degradacją materiałów i ryzykiem narażenia na działanie otoczenia. Ozon nie dyskryminuje; utleni Twoje płuca równie skutecznie, jak utlenia zanieczyszczenia ścieków.

Nawigacja w zakresie zgodności z przepisami

Należy ściśle przestrzegać dopuszczalnego limitu narażenia OSHA. Limit ten wynosi 0,1 ppm w ciągu 8-godzinnej zmiany. Wytyczne NIOSH ustalają próg bezpośrednio niebezpieczny dla życia lub zdrowia (IDLH) na 5 ppm. W przypadku przetwarzania żywności FDA i USDA klasyfikują ozon jako ogólnie uznany za bezpieczny (GRAS) w przypadku bezpośredniego kontaktu z żywnością i powierzchniami mającymi kontakt z żywnością zgodnie ze szczegółowymi przepisami. Musisz prowadzić szczegółowe dzienniki kalibracji monitora otoczenia, aby udowodnić zgodność podczas audytów obiektu.

Zgodność materiałów i degradacja

Ozon szybko niszczy kauczuk naturalny, niektóre tworzywa sztuczne i niezabezpieczone przewody. Należy upewnić się, że wszystkie zwilżane części, przewody i uszczelki są wykonane z materiałów wysoce odpornych na ozon. Użycie niewłaściwego materiału uszczelki spowoduje katastrofalny wyciek w ciągu kilku dni.

Infrastruktura łagodzenia i kontroli

Aby zapewnić bezpieczną wentylację, należy wdrożyć jednostki niszczące ozon. Urządzenia do niszczenia termicznego podgrzewają gaz do temperatury ponad 300°C w celu natychmiastowego zniszczenia. Jednostki katalityczne wykorzystują katalizatory z dwutlenku manganu lub tlenku miedzi do przekształcania resztkowego ozonu z powrotem w tlen bez konieczności stosowania masywnych grzejników elektrycznych. Chroń jednostki katalityczne przed wilgocią, ponieważ kondensacja trwale zaślepi złoże katalizatora.

Zintegruj w swoim obiekcie zautomatyzowane czujniki elektrochemiczne lub czujniki absorpcji UV. Muszą one automatycznie wyłączać generator, jeśli poziom otoczenia przekroczy progi bezpieczeństwa. Umieść czujniki blisko podłogi, ponieważ ozon jest cięższy od powietrza i będzie się gromadził w nisko położonych obszarach. Uzdatniając wodę zawierającą jony bromkowe, należy ograniczyć ryzyko powstawania bromianów poprzez precyzyjną regulację pH lub dodanie amoniaku. Bromian jest substancją rakotwórczą podlegającą przepisom i ignorowanie tej substancji chemicznej w zastosowaniach do wody pitnej będzie skutkować surowymi karami regulacyjnymi.

Wniosek

System ozonowy zapewnia potężną, lokalną produkcję chemikaliów. Należy dokładnie dostosować metodę generowania do aplikacji komercyjnej. Wykonaj poniższe kroki, aby zapewnić pomyślne wdrożenie:

• Przeprowadź dokładną ocenę miejsca, aby określić dokładne biologiczne i chemiczne zapotrzebowanie tlenu.

• Oceń istniejącą wentylację swojego obiektu i jakość powietrza otoczenia, aby określić wymagania dotyczące gazu zasilającego.

• Przeprowadź audyt wszystkich rur, uszczelek i materiałów konstrukcyjnych w obszarze leczenia pod kątem ścisłej zgodności z ozonem.

• Skonsultuj się z inżynierem zajmującym się integracją, aby zaprojektować system rozpuszczania w zamkniętej pętli lub bezpiecznie monitorowaną aplikację otoczenia.

• Zainstaluj nadmiarowe monitory bezpieczeństwa otoczenia połączone bezpośrednio z zasilaczem generatora.

Często zadawane pytania

P: Jaka jest różnica między generatorem ozonu a jonizatorem?

Odp.: Jonizatory uwalniają ujemnie naładowane jony, które zbijają cząsteczki w celu mechanicznej filtracji. Nie niszczą zanieczyszczeń. Generatory ozonu wytwarzają wysoce reaktywny gaz, który chemicznie utlenia i niszczy zapachy, bakterie i zanieczyszczenia organiczne na poziomie molekularnym.

P: Jak długo trwa rozproszenie ozonu po wytworzeniu?

Odp.: W otaczającym powietrzu okres półtrwania ozonu wynosi około 20 do 30 minut, zanim ponownie zamieni się w tlen. W wodzie rozprasza się znacznie szybciej, zwykle w ciągu 10 do 20 minut, w zależności od temperatury wody, pH i obciążenia organicznego.

P: Czy mogę używać standardowych rur PCV do uzdatniania wody ozonowej?

Odp.: Standardowy PVC z czasem ulega degradacji pod wpływem wysokich stężeń ozonu. Staje się krucha i pęka. Do zastosowań przemysłowych należy stosować CPVC lub zastosować teflon (PTFE), Kynar (PVDF) lub stal nierdzewną 316L.

P: Dlaczego mój generator wyładowań koronowych wytwarza biały proszek?

Odp.: Biały proszek wewnątrz komory koronowej zwykle wskazuje na tworzenie się kwasu azotowego w reakcji ze składnikami wewnętrznymi. Dzieje się tak, gdy jako gaz zasilający wykorzystuje się powietrze z otoczenia o dużej wilgotności bez odpowiedniego osuszenia środkiem osuszającym.

P: Czy do mojego systemu potrzebny jest koncentrator tlenu?

Odp.: Choć nie zawsze jest to obowiązkowe, koncentrator tlenu znacznie zwiększa uzysk ozonu, zmniejsza zużycie energii na gram ozonu i zapobiega tworzeniu się korozyjnych tlenków azotu wewnątrz ogniwa generatora.

P: Jak często powinienem kalibrować monitory bezpieczeństwa ozonu w otoczeniu?

Odp.: Należy kalibrować elektrochemiczne czujniki otoczenia co najmniej co sześć miesięcy. Głowice czujników z czasem ulegają degradacji i tracą czułość, co może prowadzić do niebezpiecznych poziomów narażenia, jeśli nie zostaną sprawdzone podczas ciągłej pracy obiektu.
