Liczba wyświetleń:0 Autor:Edytuj tę stronę Wysłany: 2026-07-30 Źródło:Ta strona

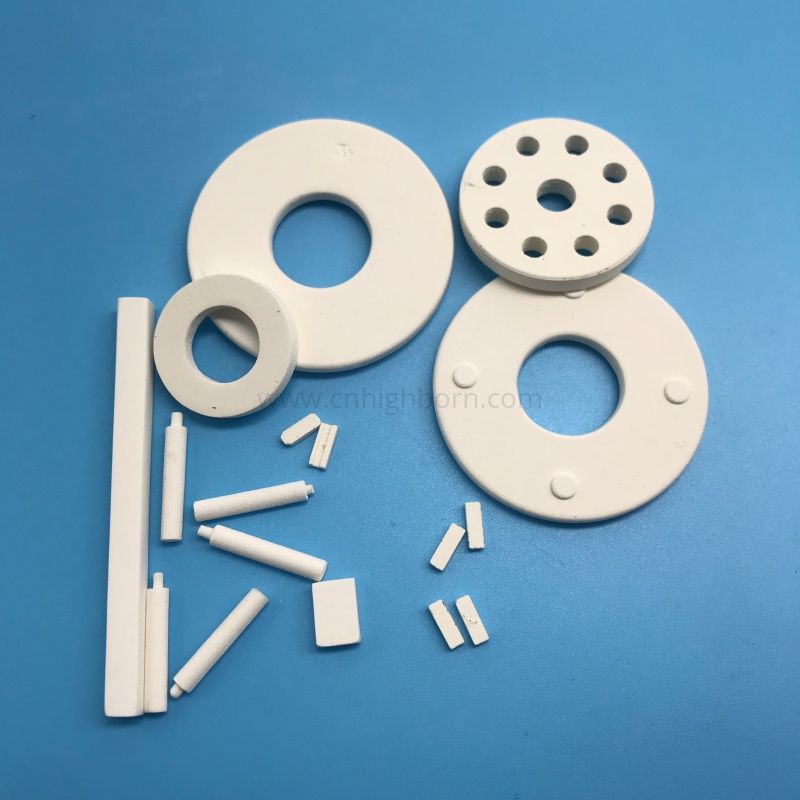

Znalezienie materiałów zapewniających wysoką przepuszczalność, odporność na ekstremalne temperatury i całkowitą obojętność chemiczną stanowi ciągłe wyzwanie inżynieryjne. Standardowe materiały porowate, takie jak polimery lub spiekane metale, ulegają uszkodzeniu pod wpływem silnego szoku termicznego, środowisk korozyjnych lub dużych obciążeń mechanicznych. Awarie te prowadzą do częstych wymian podzespołów, przestojów systemu i katastrofalnego załamania się konstrukcji. Kiedy warunki pracy przekraczają granice możliwości konwencjonalnych materiałów, inżynierowie muszą szukać solidniejszych alternatyw. Porowata ceramika służy jako rozwiązanie inżynieryjne dla tych ekstremalnych środowisk. Łącząc naturalną stabilność zaawansowanej ceramiki technicznej z precyzyjnie kontrolowaną strukturą pustych przestrzeni, materiały te zapewniają niezawodne działanie tam, gdzie inne ulegają degradacji. Ten przewodnik pomaga inżynierom i zespołom zaopatrzeniowym ocenić skład materiałów, metody produkcji i kompromisy w zakresie wydajności, aby określić prawidłową strukturę ceramiczną dla wymagających zastosowań.
Podstawowe parametry użytkowe: Porowata ceramika oferuje niezrównaną stabilność termiczną (często przekraczającą 1500°C) i obojętność chemiczną w porównaniu z porowatymi metalami i polimerami.
Podstawowy kompromis: inżynierowie muszą zrównoważyć porowatość (przepuszczalność i powierzchnię) z wytrzymałością mechaniczną i integralnością strukturalną.
Wszechstronność zastosowań: Podstawowe przypadki zastosowań obejmują filtrację stopionego metalu, nośniki katalizatorów, obróbkę półprzewodników i implanty biomedyczne.
Wpływ na produkcję: Wybrana metoda produkcji (replika, szablon protektorowy, spienianie bezpośrednie lub częściowe spiekanie) determinuje strukturę porów (komórka otwarta lub zamknięta, izotropowa lub anizotropowa) i bezpośrednio wpływa na skalowalność i koszt jednostkowy.

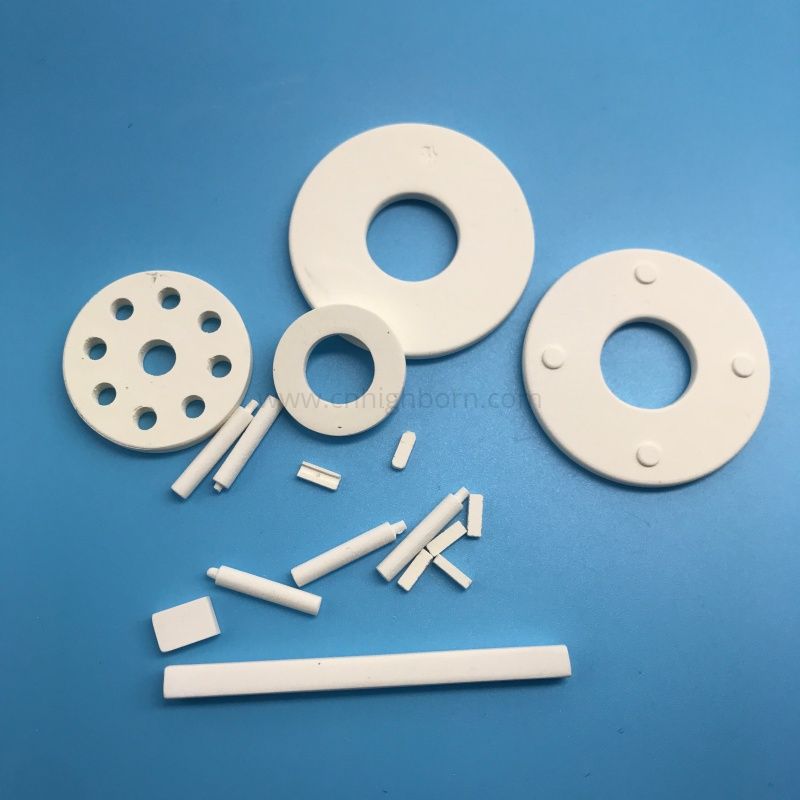

Podstawą każdego porowatego elementu ceramicznego jest jego materiał bazowy. Należy dopasować właściwości chemiczne i termiczne ceramiki do konkretnego środowiska pracy. Tlenek glinu (Al2O3) jest szeroko stosowany ze względu na doskonałą odporność na zużycie, stabilność chemiczną i opłacalność. Służy jako domyślny wybór w wielu zastosowaniach filtracyjnych i konstrukcyjnych, gdzie ekstremalny szok termiczny nie jest głównym powodem awarii. Tlenek cyrkonu (ZrO2) zapewnia wyższą odporność na pękanie. Inżynierowie często wdrażają go w środowiskach wymagających odporności na ekstremalne obciążenia mechaniczne i wysokie temperatury, takich jak filtracja stopionej stali.
Węglik krzemu (SiC) wyróżnia się wyjątkową przewodnością cieplną i odpornością na szok termiczny. Dzięki temu idealnie nadaje się do wysokotemperaturowej filtracji gazów i nośników katalizatorów. Kordieryt to kolejny podstawowy materiał, szczególnie w kontroli emisji gazów cieplarnianych w samochodach, ze względu na jego wyjątkowo niski współczynnik rozszerzalności cieplnej. Azotek krzemu (Si3N4) zapewnia doskonałą odporność na pękanie i odporność na szok termiczny. Wykorzystujemy go w elementach konstrukcyjnych poddawanych dużym naprężeniom, gdzie częste są nagłe wahania temperatury.
| Materiał | Podstawowa zaleta | Powszechne zastosowanie | Odporność na szok termiczny |
|---|---|---|---|
| Tlenek glinu (Al2O3) | Odporność na zużycie, stabilność chemiczna | Filtracja cieczy, uchwyty próżniowe | Umiarkowany |
| Cyrkon (ZrO2) | Wysoka wytrzymałość złamań | Filtracja roztopionej stali | Wysoki |
| Węglik krzemu (SiC) | Przewodność cieplna | Filtracja gorących gazów, filtry DPF | Bardzo wysoko |
| Kordieryt | Niska rozszerzalność cieplna | Katalizatory | Doskonały |
| Azotek krzemu (Si3N4) | Odporność na pękanie, wytrzymałość | Części konstrukcyjne narażone na duże naprężenia | Bardzo wysoko |
Struktury porowate są klasyfikowane według interakcji ich wewnętrznych pustek. Struktury o otwartych komórkach lub siatkowe mają połączone ze sobą pory, które tworzą ciągłe kanały w materiale. Ta konfiguracja jest niezbędna do przepływu płynu, filtracji i obsługi katalizatora. Struktury o otwartych komórkach są potrzebne, gdy wymagana jest maksymalizacja kontaktu pomiędzy przepływającym medium a powierzchnią ceramiczną. Ciągła sieć umożliwia przepływ cieczy i gazów przy mierzalnych spadkach ciśnienia.
Struktury zamkniętokomórkowe składają się z izolowanych porów uwięzionych w matrycy ceramicznej. Ponieważ płyny nie mogą przez nie przepływać, materiały te są przeznaczone do izolacji termicznej, tłumienia akustycznego i tworzenia lekkich elementów konstrukcyjnych. Uwięzione powietrze lub gaz działa jak doskonały izolator. Widzimy, że są one szeroko stosowane w wykładzinach pieców i zastosowaniach lotniczych, gdzie głównym celem jest blokowanie wymiany ciepła.
Porowatość hierarchiczna łączy w sobie wiele klasyfikacji porów w ramach jednego składnika. Struktury te charakteryzują się współistniejącymi makro-, mezo- i mikroporami. Inżynierowie projektują je tak, aby zoptymalizować zarówno transport masy przez większe kanały, jak i lokalne interakcje powierzchniowe w mniejszych pustkach. Jest to bardzo skuteczne w zaawansowanych zastosowaniach katalitycznych i elektrochemicznych, gdzie potrzebny jest jednocześnie przepływ masowy i duże powierzchnie reakcyjne.
Rozmiar porów bezpośrednio decyduje o funkcjonalności ceramiki. Materiały makroporowate mają pory większe niż 50 nm. Używamy ich do masowego przepływu płynów i filtracji cząstek stałych. Materiały mezoporowate mają pory o wielkości od 2 do 50 nm. Są one często stosowane w dokładnej filtracji i zlokalizowanych reakcjach chemicznych. Materiały mikroporowate zawierają pory mniejsze niż 2 nm. Można je znaleźć w zastosowaniach związanych z separacją gazów i przesiewaniem molekularnym.
Jednolity rozkład wielkości porów ma kluczowe znaczenie dla przewidywalnej filtracji i dynamiki płynów. Wąski rozkład wielkości porów zapewnia stałe spadki ciśnienia i niezawodne zatrzymanie cząstek docelowych. Jeśli rozmiary porów znacznie się różnią, istnieje ryzyko kanałowania, w którym płyn omija zamierzone ścieżki filtracji. Kluczowe wskaźniki geometryczne obejmują powierzchnię właściwą (mierzoną w m2/g), która określa dostępny obszar dla reakcji chemicznych. Procent objętościowy całkowitej porowatości wskazuje frakcję pustych przestrzeni. Krętość mierzy złożoność i kręty charakter ścieżki, jaką płyn musi pokonać przez kanały ceramiczne.
Ceramikę porowatą określa się przede wszystkim ze względu na jej przetrwanie w agresywnych warunkach. Utrzymują integralność strukturalną w atmosferach silnie utleniających i redukujących, w których metale szybko utleniają się lub stają się kruche. W środowiskach korozyjnych, takich jak stężone strumienie kwasów lub zasad, materiały takie jak tlenek glinu i węglik krzemu wykazują niemal zerową szybkość degradacji. Można je zastosować w zakładach przetwórstwa chemicznego, w których filtry polimerowe rozpuszczą się w ciągu kilku minut.
Odporność na szok termiczny jest istotnym wskaźnikiem. Komponenty muszą wytrzymywać szybkie cykle nagrzewania i chłodzenia bez pękania. Na tę rezystancję duży wpływ ma maksymalna temperatura robocza materiału i jego współczynnik rozszerzalności cieplnej (CTE). Materiały o niskim współczynniku CTE, takie jak kordieryt, ulegają minimalnym zmianom wymiarowym podczas skoków temperatury. To drastycznie zmniejsza wewnętrzne naprężenia termiczne, zapobiegając katastrofalnym awariom podczas nagłych zmian temperatury.
Projektowanie z wykorzystaniem tych materiałów wymaga zarządzania odwrotną zależnością pomiędzy frakcją pustych przestrzeni a wytrzymałością mechaniczną. Wraz ze wzrostem procentu porowatości w celu poprawy przepuszczalności lub zmniejszenia ciężaru, wytrzymałość komponentu na ściskanie i zginanie maleje. Mniej solidny materiał oznacza mniejszą nośność. Nie można jednocześnie uzyskać maksymalnej porowatości i maksymalnej wytrzymałości.
Model Gibsona-Ashby'ego dla ciał stałych komórkowych zapewnia ramy matematyczne do przewidywania tego zachowania mechanicznego w oparciu o gęstość względną. Pozwala inżynierom oszacować, w jaki sposób konkretna struktura porów będzie uginać się lub pękać pod wpływem naprężeń. Dodatkowo do oceny statystycznej zmienności wytrzymałości ceramiki na pękanie wykorzystuje się moduł Weibulla. Wyższy moduł Weibulla wskazuje na bardziej przewidywalny i spójny materiał. Ma to kluczowe znaczenie przy projektowaniu elementów konstrukcyjnych, które nie mogą ulec uszkodzeniu pod określonymi obciążeniami.
W przypadku struktur o otwartych komórkach niezbędna jest ocena spadku ciśnienia w ośrodku porowatym. Do modelowania przepływu płynu przez filtry ceramiczne wykorzystuje się prawo Darcy’ego. Ustala związek pomiędzy natężeniem przepływu, lepkością płynu i różnicą ciśnień. Krętość porów ma duży wpływ na te prędkości przepływu. Bardzo kręta ścieżka zwiększa opór i spadek ciśnienia, wymagając większej energii pompy do przemieszczania płynów przez system.
W przypadku przepływów gazu lub cieczy o dużej prędkości prawo Darcy'ego staje się niewystarczające ze względu na efekty bezwładności. W takich przypadkach stosuje się równanie Forchheimera w celu uwzględnienia nieliniowego przepływu płynu i strat bezwładności w wysoce porowatych strukturach ceramicznych. Zrozumienie tej dynamiki gwarantuje, że wybrana ceramika zapewni odpowiedni przepływ bez powodowania nadmiernego przeciwciśnienia w układzie. Aby prawidłowo dobrać pompy i dmuchawy, należy dokładnie obliczyć te wartości.
Wszechstronność tych materiałów pozwala na rozwiązywanie problemów w wielu gałęziach przemysłu ciężkiego. Zastosowania ceramiki porowatej ogólnie dzielą się na kategorie wymagające ekstremalnej trwałości pod obciążeniem. Widzimy, jak zastępują tradycyjne materiały w obszarach, w których awaria nie wchodzi w grę.
W odlewniach filtracja stopionego metalu w dużej mierze opiera się na piankach SiC i tlenku cyrkonu. Filtry te usuwają wtrącenia niemetaliczne i żużel ze stopionego aluminium, żelaza i stali. Zapewnia to integralność strukturalną końcowych części odlewanych. Ceramika musi wytrzymać ogromny szok termiczny wywołany wylewaniem się bezpośrednio na nią roztopionego metalu w temperaturach przekraczających 1500°C.
Do filtracji gorącego gazu i cieczy stosuje się porowatą ceramikę do usuwania cząstek stałych w wysokiej temperaturze. Wykorzystujemy je do filtracji popiołów lotnych w zakładach energetycznych. Są one również stosowane w systemach mikrofiltracji z przepływem krzyżowym obsługujących agresywne środowiska przetwarzania chemicznego. W tych zastosowaniach membrany polimerowe topią się lub rozpuszczają, ale ceramika zachowuje swoją strukturę porów i skuteczność filtracji.
Kontrola emisji gazów cieplarnianych w samochodach to ogromny obszar zastosowań. Kordieryt i plastry miodu z węglika krzemu stanowią rdzeń katalizatorów, filtrów cząstek stałych (DPF) i filtrów cząstek stałych w benzynie (GPF). Ceramika stanowi stabilne, wysokotemperaturowe podłoże dla powłok aktywnego katalizatora. Przetrwają w trudnych warunkach układu wydechowego przez setki tysięcy mil.
Struktury te oferują wysoki stosunek powierzchni do objętości wymagany do wydajnej syntezy chemicznej, przemywania gazów przemysłowych i redukcji emisji lotnych związków organicznych (LZO). Połączone ze sobą pory zapewniają maksymalny czas kontaktu gazów spalinowych z katalizatorami. Maksymalizuje to konwersję szkodliwych substancji zanieczyszczających w gazy obojętne.
Przemysł półprzewodników wymaga absolutnej precyzji i czystości. Do produkcji uchwytów próżniowych powszechnie stosuje się porowatą ceramikę z tlenku glinu o wysokiej czystości. Uchwyty te utrzymują równomiernie delikatne płytki krzemowe podczas procesów litografii, mielenia i krojenia w kostkę. Mikroskopijna, jednolita porowatość pozwala na równomierny rozkład podciśnienia.
Zabezpiecza to płytkę bez powodowania miejscowych naprężeń mechanicznych, wypaczeń lub zanieczyszczenia cząstkami. Tradycyjne metalowe uchwyty mogą porysować płytki lub wprowadzić zanieczyszczenia metaliczne. Tlenek glinu zapewnia czystą, płaską i stabilną powierzchnię, która spełnia rygorystyczne tolerancje nowoczesnej produkcji półprzewodników.
Zaawansowane systemy energetyczne wykorzystują profile przepuszczalności i przewodności określonej ceramiki. Porowate membrany ceramiczne pełnią funkcję elektrod i połączeń wzajemnych w ogniwach paliwowych ze stałym tlenkiem (SOFC) i ogniwach elektrolizerów ze stałym tlenkiem (SOEC). Porowata struktura ułatwia niezbędną dyfuzję gazów, wspierając jednocześnie transport jonów przez komórkę.
Ponadto w akumulatorach półprzewodnikowych nowej generacji montuje się porowate separatory ceramiczne. Zapobiegają wzrostowi dendrytów, jednocześnie umożliwiając ruch jonowy. Znacząco poprawia to bezpieczeństwo i żywotność akumulatorów poprzez wyeliminowanie łatwopalnych ciekłych elektrolitów stosowanych w tradycyjnych akumulatorach litowo-jonowych.
Ceramika porowata o zamkniętych komórkach jest wyjątkowym izolatorem. Wykorzystuje się je do produkcji mebli piecowych, wykładzin pieców wysokotemperaturowych i osłon termicznych dla przemysłu lotniczego. Klasycznym przykładem są płytki stosowane na promach kosmicznych. Powietrze uwięzione w zamkniętych porach zapobiega przewodzącemu przenoszeniu ciepła.
Matryca ceramiczna wytrzymuje bezpośrednie narażenie na ekstremalne źródła ciepła. Materiałów tych używamy do wyłożenia pieców przemysłowych, redukując zużycie energii poprzez zatrzymanie ciepła zawartego w komorze wypalania. Są lekkie, co zmniejsza masę termiczną wózków pieca, umożliwiając szybsze cykle ogrzewania i chłodzenia.
W medycynie biokompatybilna ceramika, taka jak hydroksyapatyt (HA), fosforan trójwapniowy (TCP) i porowaty tlenek glinu, jest stosowana do przeszczepów kości i implantów ortopedycznych. Organizm nie odrzuca tych materiałów. Stanowią rusztowanie dla wzrostu nowej kości.
Wielkość porów jest ściśle kontrolowana i wynosi zazwyczaj od 100 do 400 µm. Ten specyficzny zakres rozmiarów ułatwia osteokondukcję – wrastanie naturalnej tkanki kostnej – i unaczynienie. Naczynia krwionośne mogą przerastać pory, dzięki czemu implant płynnie integruje się z ciałem pacjenta i staje się trwałą częścią struktury szkieletowej.

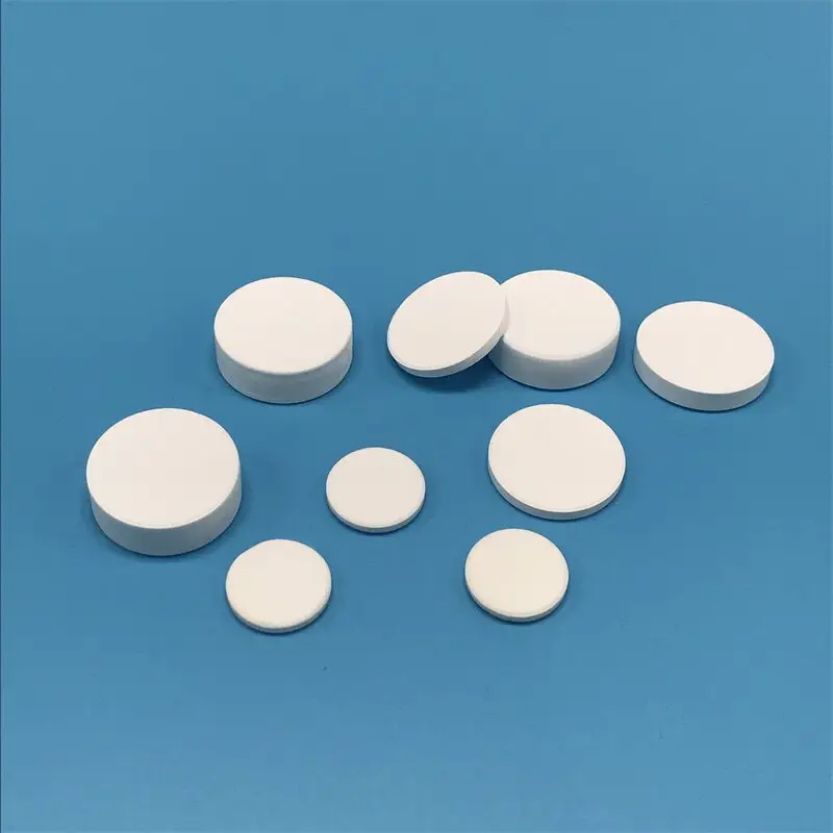

Proces produkcyjny narzuca ostateczną architekturę porów. Częściowe spiekanie polega na przetwarzaniu proszków ceramicznych w niższych temperaturach lub przez krótszy czas niż w przypadku całkowicie gęstej ceramiki. Umożliwia to cząstkom łączenie się w punktach styku (przewężanie), pozostawiając nienaruszone naturalne puste przestrzenie między cząstkami. Kontrolujesz porowatość, dostosowując początkowy rozmiar cząstek i profil spiekania.
Metoda ta zapewnia doskonałą wytrzymałość mechaniczną i wysoce przewidywalną wielkość porów. Idealnie nadaje się do precyzyjnych elementów filtracyjnych. Jednak ogólnie ogranicza się to do niższych ogólnych poziomów porowatości, zwykle ograniczających się do około 40-50%. W zastosowaniach wymagających większej zawartości pustych przestrzeni wymagane są metody alternatywne. Częściowe spiekanie jest wysoce skalowalne i opłacalne w przypadku produkcji dużych ilości prostych kształtów, takich jak rury i płyty.
Gdy wymagana jest duża porowatość (do 90%), szablonowanie replik jest metodą standardową. Gąbkę z pianki poliuretanowej nasącza się zawiesiną ceramiczną. Następnie gąbkę wyciska się w celu usunięcia nadmiaru zawiesiny, pozostawiając powłokę na rozpórkach polimerowych. Podczas wypalania gąbka polimerowa wypala się, a powłoka ceramiczna spieka się, pozostawiając wysoce porowatą, usieciowaną piankę ceramiczną. W ten sposób powstają filtry ze stopionego metalu.
Spienianie bezpośrednie polega na wtryskiwaniu gazu do zawiesiny ceramicznej w celu wytworzenia pęcherzyków. Następnie spienioną zawiesinę suszy się i spieka. Metoda ta pozwala na tworzenie struktur zarówno otwartych, jak i zamkniętokomórkowych, w zależności od receptury. Zapewnia dobrą kontrolę nad wielkością porów i jest przydatny do tworzenia lekkich cegieł izolacyjnych i elementów konstrukcyjnych.
Zdefiniuj maksymalną temperaturę roboczą i ekspozycję chemiczną, aby wybrać odpowiedni materiał bazowy.
Określ wymagane natężenie przepływu i dopuszczalny spadek ciśnienia, aby ustalić niezbędną wielkość porów i frakcję pustych komórek.
Oblicz obciążenie mechaniczne, jakie wytrzyma komponent, aby mieć pewność, że wybrany poziom porowatości nie naruszy integralności strukturalnej.
Skonsultuj się z producentami, aby dopasować wymaganą architekturę porów do najbardziej skalowalnej metody produkcji.
Odp.: Maksymalna temperatura zależy od konkretnego materiału. Tlenek glinu działa w temperaturze do 1600°C. Węglik krzemu i tlenek cyrkonu wytrzymują temperatury przekraczające 1800°C do 2000°C, w zależności od atmosfery i obciążenia konstrukcyjnego.
Odp.: Filtry ceramiczne są regenerowane poprzez wypalanie termiczne (kalcynację) w celu usunięcia zanieczyszczeń organicznych. Można także zastosować chemiczne płukanie wsteczne mocnymi kwasami lub zasadami, które zniszczą filtry metalowe lub polimerowe.
Odp.: Ceramika o otwartych komórkach ma wzajemnie połączone pory, które umożliwiają przepływ płynów i gazów, dzięki czemu idealnie nadają się do filtracji. Ceramika o zamkniętych komórkach ma izolowane, uszczelnione pory, które zatrzymują powietrze, co czyni ją doskonałymi izolatorami termicznymi.
Odp.: Kordieryt ma wyjątkowo niski współczynnik rozszerzalności cieplnej. Dzięki temu może przetrwać szybkie, ekstremalne zmiany temperatury samochodowych układów wydechowych bez pękania w wyniku szoku termicznego.
Odp.: Tak, ale wymaga to specjalistycznych narzędzi diamentowych. Ponieważ ceramika jest wyjątkowo twarda i krucha, obróbkę często przeprowadza się w stanie surowym lub biskwitowym przed ostatecznym spiekaniem, aby obniżyć koszty.
Odp.: Porowatość i wytrzymałość mechaniczna mają odwrotną zależność. Wraz ze wzrostem procentu pustej przestrzeni wytrzymałość ceramiki na ściskanie i zginanie znacznie spada ze względu na redukcję stałego materiału nośnego.
