Systemy mikrofiltracji stoją w obliczu nieodłącznego wyzwania inżynieryjnego: osiągnięcia absolutnej retencji na poziomie mikronów bez powodowania niedopuszczalnych wąskich gardeł w przepustowości systemu. Operatorzy obiektów muszą zrównoważyć ścisłe usuwanie patogenów i cząstek z wymaganiami hydraulicznymi zakładu. Błędne obliczenie natężenia przepływu mediów ceramicznych prowadzi do przedwczesnego zanieczyszczenia systemu, nadmiernej utraty ciśnienia, zwiększonych kosztów energii do pompowania i nieoczekiwanych przestojów w operacjach uzdatniania wody przemysłowej lub miejskiej. Dokładne przewidywanie i utrzymywanie natężenia przepływu filtra ceramicznego diatomitu wymaga rygorystycznej oceny jego właściwości fizycznych. Musisz zrozumieć porowatość mediów, mechanikę spiekania i dynamikę płynów. Co więcej, cykle konserwacji operacyjnej bezpośrednio decydują o długoterminowej przepuszczalności. Opanowanie tych zmiennych zapewnia ciągłą, wydajną filtrację bez pogarszania jakości wody. Omówimy dokładnie mechanizmy rządzące przepustowością i omówimy sposoby optymalizacji cykli filtracji w celu uzyskania maksymalnego czasu sprawności operacyjnej.
Przepuszczalność a retencja: Natężenie przepływu zależy zasadniczo od struktury porów spiekanej ziemi okrzemkowej; drobniejsze mikrony wykładniczo zwiększają opór przepływu w porównaniu do standardowych mediów nieceramicznych.
Ciśnienie i strata ciśnienia: Utrzymanie stałego natężenia przepływu (często bazowego wynoszącego około 1,0 US GPM/stopę kwadratową dla wody pitnej) wymaga ciągłego monitorowania różnicy ciśnień i utraty ciśnienia w celu określenia limitów cyklu filtracji.
Zmienne płynu źródłowego: zmętnienie wpływającego płynu, stężenie zawiesin i dynamika chemicznej obróbki wstępnej bezpośrednio decydują o szybkości tworzenia się placka filtracyjnego i późniejszej degradacji przepływu.
Zarządzanie cyklem życia: Wydajność operacyjna tych filtrów zależy od precyzyjnych wyzwalaczy płukania wstecznego, śledzenia zmętnienia ścieków oraz, w stosownych przypadkach, zarządzania paszą w celu utrzymania przepuszczalności w czasie.

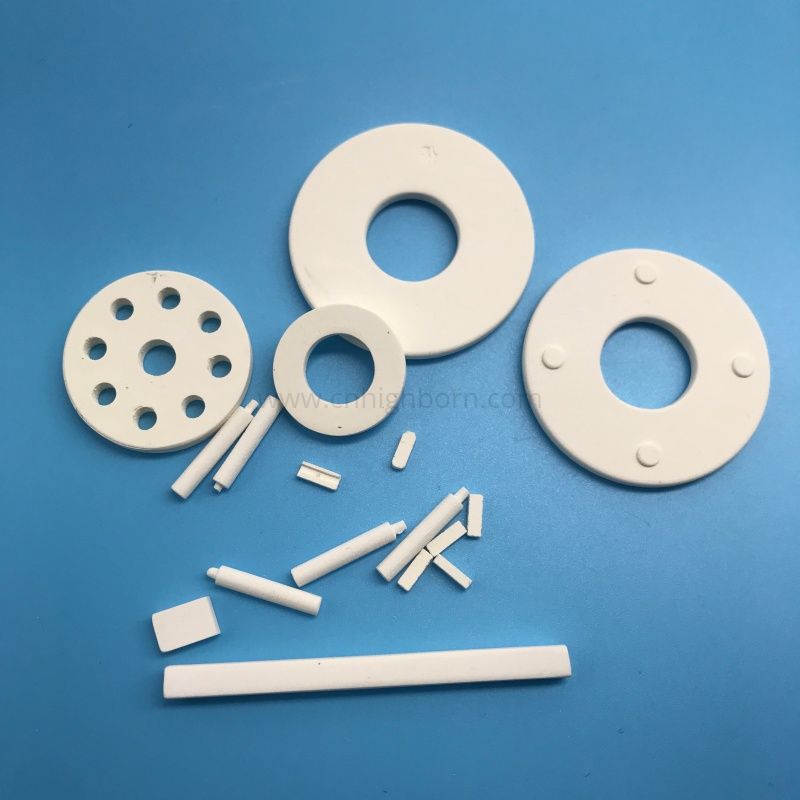

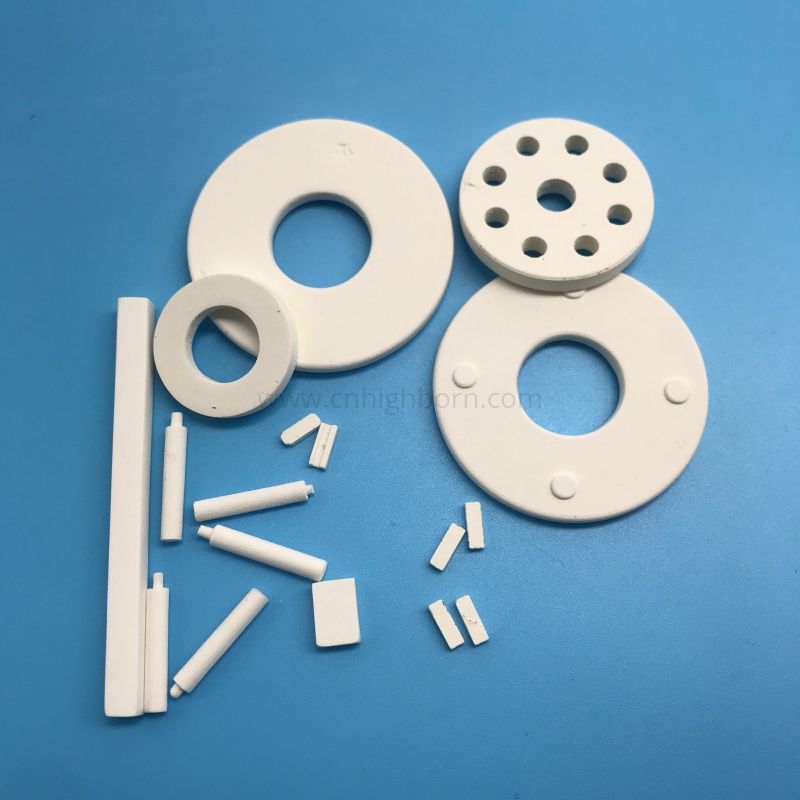

Porowaty filtr ceramiczny z ziemi okrzemkowej opiera się na wysoce specyficznej matrycy strukturalnej, aby skutecznie działać w środowiskach o wysokich wymaganiach. Proces produkcyjny obejmuje kalcynację i spiekanie, podczas których w ekstremalnych temperaturach łączą się mikroskopijne pancerze okrzemek. To wiązanie termiczne tworzy sztywną, bardzo porowatą strukturę zdolną do wychwytywania drobnych cząstek, jednocześnie umożliwiając przepływ płynu. Rozmiar i klasyfikacja fizyczna cząstek surowej ziemi okrzemkowej przed spiekaniem bezpośrednio decydują o przepuszczalności złoża i charakterystyce przepływu. Inżynierowie wybierają określone gatunki surowców, aby osiągnąć docelową dynamikę przepływu, wiedząc, że ciaśniejsze upakowanie cząstek zapewnia niższą przepuszczalność.
Ta nieodłączna objętość pustych przestrzeni, często mieszcząca się w zakresie od 60% do 85%, decyduje o przepuszczalności podstawowej przed wprowadzeniem jakiegokolwiek płynu do układu. Pomimo dużej zawartości pustych przestrzeni, spiekana ceramika z ziemi okrzemkowej wykazuje wysoki opór przepływu w stosunku do tradycyjnych mediów nieceramicznych lub polimerowych. Mikroskopijna, skomplikowana struktura kanałów przepycha wodę przez labirynt, z natury ograniczając prędkość, aby zapewnić absolutne zatrzymanie cząstek stałych. Kiedy mierzy się strumień czystej wody tych pierwiastków, od razu widać opór bazowy w porównaniu z plisowanymi filtrami polimerowymi. Matryca ceramiczna nie ugina się ani nie rozszerza pod ciśnieniem, co oznacza, że struktura porów pozostaje statyczna, a przepuszczalność jest stałą stałą fizyczną wytwarzanego elementu.
Nominalna i bezwzględna liczba mikronów ogranicza ścieżki przepływu płynu przez matrycę ceramiczną. Wartość bezwzględna gwarantuje zatrzymanie cząstek o określonej wielkości, co wymaga równomiernie zwartych porów na całej głębokości medium. Ta jednorodność ogranicza pole przekroju poprzecznego dostępne dla przepływu płynu, bezpośrednio wpływając na maksymalne osiągalne natężenie przepływu. Wybierając filtr do usuwania patogenów, taki jak Cryptosporidium, należy ściśle kontrolować bezwzględną wielkość porów, co z natury zmniejsza przepuszczalność elementu.
Krętość określa złożoność i długość ścieżki płynu przez matrycę ceramiczną. Wysoka krętość stwarza znaczny podstawowy opór przepływu, ponieważ płyn musi pokonywać ostre zakręty, ślepe zaułki i wąskie przejścia, a nie płynąć po linii prostej. Współczynnik krętości określa stosunek rzeczywistej długości ścieżki do grubości ściany ceramicznej w linii prostej. W ceramice z ziemi okrzemkowej współczynnik ten jest wyjątkowo wysoki ze względu na nieregularny kształt przetopionych okrzemek. Ta złożona geometria wewnętrzna zapewnia doskonałe możliwości filtracji wgłębnej, ale wymaga wyższego ciśnienia sterującego, aby utrzymać określone natężenie przepływu w porównaniu z mediami o mniejszej krętości.
Fizyczna geometria filtra wpływa na całkowitą powierzchnię dostępną dla przenikania płynu. Elementy cylindryczne zapewniają inną dynamikę przepływu w porównaniu do płyt płaskich. Maksymalizacja powierzchni czynnej w danej objętości zbiornika bezpośrednio zwiększa całkowitą przepustowość objętościową. Projektując płozę filtracyjną, inżynierowie muszą obliczyć całkowitą wymaganą powierzchnię w oparciu o docelowe natężenie przepływu i właściwy strumień materiału ceramicznego. Umieszczenie większej powierzchni na mniejszej powierzchni zmniejsza całkowity rozmiar zbiornika ciśnieniowego, oszczędzając miejsce i koszty materiałów.
Matematyczna zależność między powierzchnią czynną a wydajnością jest liniowa, przy założeniu stałego ciśnienia i lepkości płynu. Zwiększanie powierzchni powoduje rozkład ładunku cząsteczkowego na szerszy obszar, opóźniając początek utraty głowicy końcowej. Na przykład podwojenie liczby elementów ceramicznych w obudowie zmniejszy o połowę natężenie strumienia na element, jeśli całkowity przepływ w systemie pozostanie stały. To zmniejszenie miejscowego strumienia znacznie wydłuża czas pomiędzy cyklami czyszczenia, ponieważ cząstki stałe gromadzą się wolniej na powierzchni medium. Właściwy rozmiar zbiornika i rozstaw elementów mają kluczowe znaczenie dla zapewnienia równomiernego rozkładu przepływu i maksymalizacji wykorzystania dostępnej powierzchni.
Prawo Darcy'ego reguluje przepływ płynu przez ośrodki porowate. Stwierdza, że prędkość przepływu jest wprost proporcjonalna do gradientu ciśnienia i przepuszczalności oraz odwrotnie proporcjonalna do lepkości płynu. Zależność pomiędzy ciśnieniem pompy zasilającej, różnicą ciśnień na ściance ceramicznej i wynikającą z tego prędkością przepływu ma fundamentalne znaczenie przy projektowaniu systemu. Operatorzy muszą stale monitorować różnicę ciśnień, aby poznać stan hydrauliczny systemu. W miarę gromadzenia się cząstek opór wzrasta, co wymaga większego ciśnienia w celu utrzymania tego samego natężenia przepływu.
Strata ciśnienia odnosi się do oporu przepływu spowodowanego nagromadzeniem cząstek stałych na materiale filtracyjnym i wewnątrz niego. Śledzenie postępu akumulacji strat ciśnienia decyduje o zakończeniu bezpiecznego cyklu filtracji. W systemie o stałym wydatku pompa zasilająca wykorzystuje napęd o zmiennej częstotliwości do zwiększania ciśnienia w miarę wzrostu spadku ciśnienia. Gdy pompa osiągnie maksymalne ciśnienie robocze lub różnica ciśnień przekroczy granice konstrukcyjne elementu ceramicznego, cykl należy zakończyć. Zrozumienie tempa utraty ciśnienia umożliwia operatorom przewidywanie odstępów między konserwacjami i optymalizację harmonogramów płukania wstecznego.
Stężenie i rozkład wielkości cząstek zawieszonych ciał stałych w dopływającej wodzie mają duży wpływ na przepływ. Wysokie ładunki zmętnienia szybko zaślepiają mikroskopijne pory porowatego elementu ceramicznego z ziemi okrzemkowej . Kiedy w wodzie źródłowej następuje nagły wzrost zawartości zawieszonych cząstek stałych, być może z powodu intensywnych opadów deszczu lub zakłócenia procesu, tempo tworzenia się placka filtracyjnego dramatycznie wzrasta. Ta szybka akumulacja zatyka drogi przepływu płynu, prowadząc do gwałtownego spadku natężenia przepływu lub gwałtownego wzrostu różnicy ciśnień.
Chemiczne obróbki wstępne, takie jak koagulanty lub flokulanty, zmieniają właściwości fizyczne tych ciał stałych. Śladowe zmiany stężenia tych substancji chemicznych mogą przyspieszyć różnicę ciśnień, jeśli powstały kłaczek jest zbyt lepki lub gęsty. Filtrowanie płynów o dużym zmętnieniu bez odpowiedniej obróbki wstępnej lub koagulacji powoduje szybkie zmniejszenie natężenia przepływu, wymuszając przedwczesne wyłączenie systemu. I odwrotnie, optymalizacja procesu koagulacji tworzy porowaty, łatwy w zarządzaniu kłaczek, który tworzy przepuszczalny placek filtracyjny, wydłużając czas pracy i utrzymując stabilne natężenie przepływu przez dłuższy czas.
Temperatura płynu i lepkość mają odwrotną zależność. Wraz ze spadkiem temperatury wody wzrasta jej lepkość, przez co staje się ona grubsza i trudniej ją przecisnąć przez ciasne pory ceramiki. Sezonowe wahania temperatury wody źródłowej zmieniają natężenie przepływu przez sztywną matrycę ceramiczną. System zaprojektowany do pracy przy określonym natężeniu przepływu w okresie letnim może mieć trudności z osiągnięciem tej samej przepustowości w okresie zimowym bez przekraczania limitów ciśnienia.
Operatorzy muszą ustalić podstawowe oczekiwania dotyczące operacji zimowych i letnich, co często wymaga regulacji pomp lub zmniejszenia natężenia przepływu w chłodniejszych miesiącach, aby zapobiec przekroczeniu maksymalnych limitów różnicy ciśnień. Przy obliczaniu oczekiwanego strumienia czystej wody przez element ceramiczny należy zastosować współczynniki korekcji temperatury. Nieuwzględnienie zmian lepkości będzie skutkować niedowymiarowaniem pomp zasilających i częstymi alarmami wysokiego ciśnienia podczas pracy w niskich temperaturach. Monitorowanie temperatury na dopływie jest standardową praktyką pozwalającą na utrzymanie stałej wydajności hydraulicznej przez cały rok.
Filtracja przechodzi z filtracji wgłębnej w porach ceramiki do filtracji powierzchniowej w miarę gromadzenia się cząstek stałych. Nagromadzenie to tworzy placek filtracyjny na powierzchni medium. Po ustaleniu przepuszczalność samego placka filtracyjnego ostatecznie staje się głównym wąskim gardłem determinującym natężenie przepływu w systemie. Matryca ceramiczna pełni jedynie funkcję konstrukcji nośnej dla tego ciasta. Zarządzanie porowatością tej warstwy ma kluczowe znaczenie dla utrzymania stałej wydajności. Jeśli placek stanie się bardzo ściśliwy, zapadnie się pod ciśnieniem, zatykając filtr i całkowicie zatrzymując przepływ.
Właściwości fizyczne zawieszonych cząstek stałych decydują o rodzaju placka filtracyjnego. Sztywne, ziarniste cząstki tworzą bardzo porowaty placek, który umożliwia łatwy przepływ wody, co powoduje powolny wzrost utraty ciśnienia. I odwrotnie, materia organiczna, glony lub galaretowate kłaczki tworzą gęstą, nieprzepuszczalną warstwę, która szybko ogranicza przepływ. Operatorzy muszą przeanalizować charakter wpływających ciał stałych, aby przewidzieć, jak placek filtracyjny będzie się zachowywał pod ciśnieniem. W wielu przypadkach wymagana jest filtracja wstępna w celu usunięcia ściśliwych cząstek stałych, zanim dotrą one do nośnika ceramicznego.
W celu utrzymania porowatości gromadzącego się placka filtracyjnego wykorzystuje się ciągłe zasilanie DE. Wstrzykiwanie świeżej ziemi okrzemkowej do strumienia dopływowego tworzy porowatą matrycę obok uwięzionych zanieczyszczeń. Ta ciągła akumulacja paszy ogranicza prędkość utraty ciśnienia, skutecznie opóźniając końcowy spadek ciśnienia. Dodane cząstki DE działają jak sztywne przekładki w placku, zapobiegając zapadaniu się ściśliwych ciał stałych i uszczelniając ścieżki płynu.
Optymalizacja proporcji podawania korpusu zapobiega ściskaniu placka filtracyjnego i zatykaniu porów ceramicznych, wydłużając w ten sposób czas optymalnego przepływu. Szybkość dozowania musi być dokładnie skalibrowana w oparciu o stężenie i charakter napływających zawiesin stałych. Zbyt mała ilość nawozu nie utrzyma porowatości placka, natomiast nadmierna ilość nawozu spowoduje niepotrzebne zużycie materiałów eksploatacyjnych i szybkie zapełnienie dostępnej przestrzeni wewnątrz obudowy filtra. Zautomatyzowane systemy dozowania powiązane z miernikami zmętnienia na dopływie zapewniają najdokładniejszą kontrolę nad szybkością wtrysku paszy.
Operatorzy zazwyczaj wybierają pomiędzy dwoma podstawowymi trybami: umożliwienie spadku przepływu przy stałym ciśnieniu lub zwiększenie ciśnienia pompy w celu utrzymania stałego natężenia przepływu. Norma branżowa 1,0 USGPM/ft2 dla systemów wody pitnej podkreśla, dlaczego preferowane jest utrzymywanie stałego natężenia przepływu. Umożliwia operatorom łatwe śledzenie postępu utraty ciśnienia i dokładne przewidywanie zachowania systemu. Monitorując tempo wzrostu ciśnienia, personel konserwacyjny może zaplanować cykle płukania wstecznego, zanim utrata ciśnienia na terminalu zakłóci działanie instalacji.
Realia operacyjne i koszty energii związane z wymuszaniem stałego natężenia przepływu znacznie rosną w miarę narastania utraty ciśnienia pod koniec cyklu. Pompa zasilająca musi zużywać więcej energii elektrycznej, aby pokonać rosnący opór placka filtracyjnego. W systemie o stałym ciśnieniu zużycie energii pozostaje stosunkowo stałe, ale malejące natężenie przepływu może powodować problemy w dalszej części procesu, jeśli proces wymaga stałego dostarczania przefiltrowanej wody. Wybór odpowiedniej strategii sterowania zależy od konkretnych wymagań hydraulicznych obiektu i możliwości sprzętu pompującego.
Ceramiczna płyta filtracyjna wielokrotnego użytku musi charakteryzować się dużą wytrzymałością mechaniczną pod wpływem podwyższonej różnicy ciśnień. Przepychanie dużych ilości wody przez ograniczone pory powoduje znaczne obciążenie fizyczne mediów. Istnieje wyraźne ryzyko mikropęknięć lub degradacji mediów, jeśli natężenia przepływu i ciśnienia przekraczają tolerancje określone przez producenta. Awaria strukturalna pogarsza retencję absolutną, umożliwiając patogenom i cząstkom stałym ominięcie bariery filtracyjnej i zanieczyszczenie strumienia ścieków.
Konstrukcja obudowy filtra i sposób mocowania płytek ceramicznych odgrywają główną rolę w zachowaniu integralności strukturalnej. Nierównomierny rozkład ciśnienia lub wibracje mechaniczne mogą powodować koncentrację naprężeń, które prowadzą do pęknięć. Aby zapobiec uszkodzeniom mechanicznym, obowiązkowe są prawidłowe procedury montażu, w tym użycie odpowiednich uszczelek i specyfikacji momentu obrotowego. Rutynowe inspekcje wizualne i testy integralności, takie jak testy spadku ciśnienia, weryfikują, czy wkład ceramiczny pozostaje nienaruszony i zdolny do zapewnienia wymaganej wydajności filtracji.
Zrównoważenie wysokiej wydajności ze ścisłym usuwaniem patogenów wymaga jasnych ram decyzyjnych. Osiągnięcie redukcji logarytmów Cryptosporidium i Giardia wymaga zwartych struktur porów, które z natury ograniczają prędkość przepływu. Nie można maksymalizować obu zmiennych jednocześnie; należy osiągnąć kompromis w oparciu o konkretne wymagania regulacyjne i cele produkcyjne zakładu.
| Typ nośnika | Początkowe natężenie przepływu | Zatrzymanie patogenu (redukcja dziennika) | Cykl życia i konserwacja |
|---|---|---|---|
| Jednorazowe polimerowe | Wysoki | Zmienna zależna od oceny | Jednorazowe użycie, częsta wymiana |
| Płyta ceramiczna wielokrotnego użytku | Umiarkowany | Wysoka (absolutna ocena mikronów) | Możliwość czyszczenia, wieloletnia żywotność |
| Filtracja piaskowa | Bardzo wysoko | Niski (wymaga wtórnego oczyszczania) | Możliwość mycia wstecznego, długa żywotność |
| Bioreaktor membranowy | Niski | Bardzo wysoko | Intensywne czyszczenie chemiczne |
Długoterminowa stabilność operacyjna stosowania zmywalnych mediów ceramicznych wielokrotnego użytku często przewyższa jednorazowe polimerowe alternatywy w środowiskach o dużym przepływie, pod warunkiem, że system jest zaprojektowany tak, aby radził sobie ze specyficznymi charakterystykami utraty ciśnienia ceramiki. Chociaż początkowe nakłady inwestycyjne na płyty ceramiczne mogą być wyższe, eliminacja zużywalnych wkładów filtracyjnych i związane z tym koszty pracy związane z wymianą zapewniają znaczne oszczędności w całym okresie eksploatacji sprzętu.
Nagłe spadki natężenia przepływu zwykle wynikają z zanieczyszczeń organicznych, kamienia lub zatykania porów ceramiki przez olej i tłuszcz. Zanieczyszczenia te tworzą nieprzepuszczalną warstwę na powierzchni medium, sprawiając, że standardowe płukanie wsteczne jest nieskuteczne. Wdrożenie strategii filtracji wstępnej chroni media ceramiczne i stabilizuje przepływ. Stosowanie filtrów gruboziarnistych, filtrów piaskowych lub jednostek flotacyjnych z rozpuszczonym powietrzem usuwa masowe ciała stałe i substancje organiczne, zanim dotrą one do czułego etapu mikrofiltracji.
Monitorowanie składu chemicznego wody wpływającej ma kluczowe znaczenie dla przewidywania zdarzeń związanych z osadzaniem się kamienia. Wysokie stężenia wapnia, magnezu lub krzemionki mogą wytrącić się z roztworu i trwale zablokować pory ceramiki. Dostosowanie pH lub wstrzyknięcie środków chemicznych zapobiegających osadzaniu się kamienia zmniejsza to ryzyko. W przypadku podejrzenia zanieczyszczenia organicznego operatorzy muszą przeanalizować wodę źródłową pod kątem aktywności biologicznej lub zanieczyszczenia węglowodorami. Identyfikacja konkretnego zanieczyszczenia pozwala na opracowanie ukierunkowanych protokołów czyszczenia chemicznego w celu przywrócenia przepuszczalności.
Aby utrzymać stałe natężenia przepływu, obowiązkowe jest ustalenie rygorystycznych kryteriów inicjowania cyklu czyszczenia. Operatorzy muszą zintegrować ciągłe monitorowanie zmętnienia ścieków ze śledzeniem utraty ciśnienia, aby zidentyfikować przełom lub zaślepienie placka. W przypadku osiągnięcia maksymalnej utraty głowicy końcowej i wstrzymania przepływu należy zastosować bezwzględne protokoły wyłączenia operacyjnego. Przywrócenie filtrowi ceramicznemu jego podstawowej przepuszczalności wymaga precyzyjnej mechaniki, wykorzystania płukania wstecznego z przepływem wstecznym lub ukierunkowanego czyszczenia chemicznego w celu rozpuszczenia uwięzionego kamienia i substancji organicznych.
Stale monitoruj różnicę ciśnień i ustawiaj automatyczne alarmy dla 80% utraty ciśnienia w terminalu.
Rozpocząć płukanie wsteczne z przepływem wstecznym, używając czystej wody ściekowej o prędkości wystarczającej do usunięcia placka filtracyjnego.
Wstrzyknij sprężone powietrze podczas cyklu płukania wstecznego, aby wytworzyć turbulencje i przetrzeć powierzchnię ceramiczną.
Wykonaj procedurę chemicznego czyszczenia na miejscu, używając podchlorynu sodu do usuwania zanieczyszczeń organicznych lub kwasu cytrynowego do usuwania osadów mineralnych.
Po konserwacji przeprowadzić test przepływu czystej wody, aby sprawdzić, czy podstawowa przepuszczalność została przywrócona.
Rozpocznij testy pilotażowe ze strumieniem powietrza z rzeczywistej wody źródłowej, aby empirycznie określić stopień zarastania i optymalny przepływ.
Ustal podstawowe parametry operacyjne dla wahań temperatury zarówno w lecie, jak i w zimie, aby zapobiec błędom ciśnienia.
Zintegruj automatyczne czujniki różnicy ciśnień, aby uruchomić cykle płukania wstecznego, zanim nastąpi utrata ciśnienia na zaciskach.
Zoptymalizuj etapy filtracji wstępnej, aby usunąć duże ilości substancji organicznych i olejów, które powodują nieodwracalne zaślepienie ceramiki.
Odp.: Standardowe w branży natężenie przepływu wody pitnej wynosi zwykle około 1,0 US GPM/stopę kwadratową. To stałe natężenie umożliwia operatorom dokładne monitorowanie utraty ciśnienia i przewidywanie, kiedy wymagane będzie płukanie wsteczne.
Odp.: Strata ciśnienia to opór przepływu powodowany przez uwięzione cząstki stałe. W systemie stałego ciśnienia zwiększenie straty ciśnienia bezpośrednio zmniejsza natężenie przepływu. W systemie o stałym wydatku pompy muszą pracować ciężej, aby pokonać utratę ciśnienia, aż do osiągnięcia ciśnienia końcowego.
O: Tak. Lepkość płynu jest odwrotnie proporcjonalna do temperatury. Zimniejsza woda jest bardziej lepka i trudniej ją przepchnąć przez mikroskopijne pory ceramiczne, co skutkuje wyższą różnicą ciśnień i zmniejszonym natężeniem przepływu w miesiącach zimowych.
Odp.: Nagłe upadki są zwykle spowodowane przedwczesnym zabrudzeniem. Obejmuje to duże skoki zmętnienia wody źródłowej, zanieczyszczenia organiczne, kamień mineralny lub wprowadzenie olejów i smarów, które szybko zaślepiają powierzchnię ceramiczną.
Odp.: Natężenie przepływu jest przywracane poprzez mechaniczne płukanie wsteczne z przepływem wstecznym w celu usunięcia placka filtracyjnego. Jeśli doszło do zanieczyszczenia organicznego lub kamienia, wymagane jest ukierunkowane czyszczenie chemiczne przy użyciu kwasów lub utleniaczy, aby oczyścić wewnętrzną strukturę porów.
Odp.: Filtracja ze stałą szybkością wykorzystuje zmienne ciśnienie pompy w celu utrzymania stałego przepływu w przypadku zabrudzeń filtra. Filtracja pod stałym ciśnieniem wywiera stałą siłę, powodując stopniowy spadek natężenia przepływu w miarę tworzenia się placka filtracyjnego i wzrostu oporu.
