Ceramika azotkowa ze względu na doskonałe właściwości termiczne, elektryczne i mechaniczne ma szerokie perspektywy zastosowania w dziedzinie opakowań elektronicznych dużej mocy. Jednakże materiały te należą do silnie kowalencyjnych materiałów złożonych, o niskim współczynniku samodyfuzji. Osiągnięcie spiekania o dużej gęstości jest kluczem do wykorzystania ich zalet użytkowych. Dlatego dobór i optymalizacja procesów spiekania zawsze były głównym przedmiotem badań nad azotkowymi podłożami ceramicznymi. Artykuł ten rozpocznie się od charakterystyki materiału i dokona systematycznego przeglądu obecnych głównych technologii spiekania, strategii optymalizacji procesów i przyszłych trendów rozwojowych.
Obecnie technologia spiekania podłoży azotkowo-ceramicznych rozwija się głównie w dwóch kierunkach.
Jednym z nich są badania nad nowymi dodatkami spiekalniczymi. Odpowiednie dodatki mogą poprawić strukturę materiału i obniżyć koszty. Jednakże badania nad dodatkami nietlenkowymi są w dalszym ciągu niewystarczające i należy dokładniej zbadać mechanizm ich działania i zachowanie w wysokich temperaturach.
Drugim jest badanie technologii spiekania w niskiej temperaturze. Chociaż proces niskotemperaturowy może zmniejszyć zużycie energii i uszkodzenia termiczne, często utrudnia zagęszczanie ze względu na małą ilość fazy ciekłej i wysoką lepkość. Obecnie z sukcesem przygotowano gęste materiały kompozytowe na bazie BN w stosunkowo niskich temperaturach, osiągając stosunkowo wysoki poziom przewodności cieplnej, co dostarcza nowych pomysłów w tym kierunku.
Podsumowując, te dwie ścieżki uzupełniają się. Rozwój nowych dodatków stwarza warunki do spiekania niskotemperaturowego, natomiast postęp procesów niskotemperaturowych stawia wyższe wymagania systemowi dodatków.
Ceramika azotkowa to zaawansowane materiały ceramiczne, których matrycą są związki azotu metali lub pierwiastków niemetalicznych. Na ogół charakteryzują się wysokimi temperaturami topnienia, wysoką twardością i wyjątkową wytrzymałością mechaniczną. Niektóre odmiany tej ceramiki mają wskaźniki twardości zbliżone do materiałów supertwardych. Co więcej, większość azotków nie ma określonego obszaru fazy ciekłej w warunkach normalnego ciśnienia. Po podgrzaniu do pewnego stopnia często ulegają bezpośrednio sublimacji lub rozkładowi, a nie topnieniu, a następnie zagęszczaniu.
Jednakże, porównując ten typ materiału z ceramiką tlenkową w sposób poziomy, istotną wadą jest jego stosunkowo słaba odporność na utlenianie w wysokiej temperaturze. Powierzchnia wystawiona na działanie atmosfery o wysokiej temperaturze zawierającej tlen jest podatna na reakcje utleniania, co powoduje pogorszenie wydajności. To w dużym stopniu ogranicza jego długoterminową niezawodność działania w środowisku powietrza o wysokiej temperaturze.

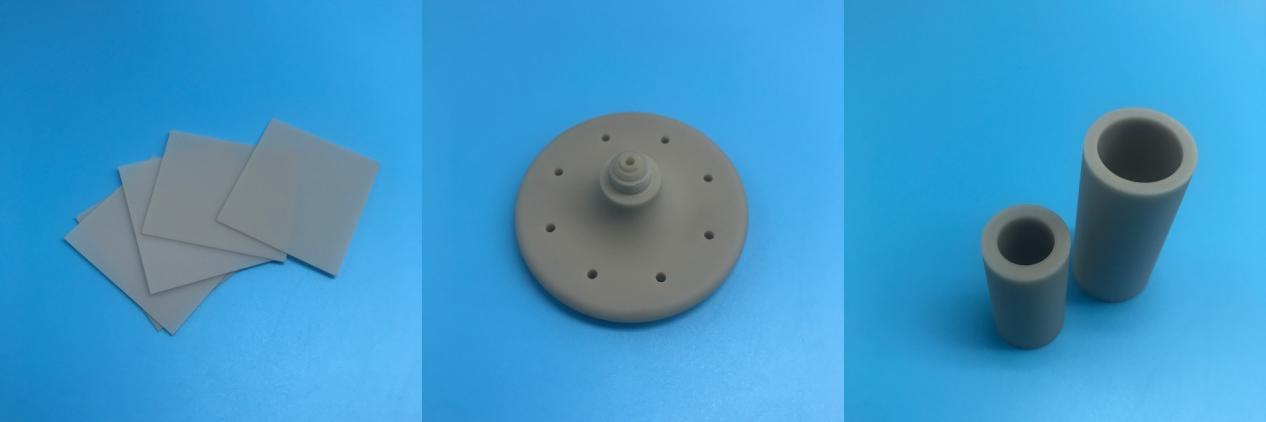

W szczególności w dziedzinie opakowań elektronicznych azotek glinu i azotek krzemu to obecnie dwa kandydaci na substraty, którym poświęca się najwięcej uwagi w badaniach i industrializacji. Podstawowa konkurencyjność azotku glinu/AlN polega na jego wyjątkowej przewodności cieplnej, a jego współczynnik rozszerzalności cieplnej jest stosunkowo zbliżony do materiałów półprzewodnikowych, takich jak krzem i węglik krzemu, co może skutecznie zmniejszyć ryzyko niedopasowania termicznego i nadaje się do wydajnych struktur rozpraszania ciepła w urządzeniach dużej mocy; chociaż Si3N4/azotek krzemu ma niższą przewodność cieplną niż poprzedni, jest znany ze swojej doskonałej wytrzymałości na zginanie, odporności na pękanie i odporności na szok termiczny. W modułach mocy o bardziej rygorystycznych wymaganiach dotyczących integralności strukturalnej i niezawodności ma niezastąpioną zaletę. Te dwa materiały uzupełniają się i można je dobierać w zależności od różnych warunków pracy.
Aby uzyskać wysokowydajne podłoża azotkowo-ceramiczne, konieczna jest precyzyjna kontrola kluczowych parametrów podczas procesu spiekania, do których zaliczają się głównie środki wspomagające spiekanie, reżim temperaturowy i atmosfera spiekania.
Wybór i proporcja dodatków spiekających bezpośrednio wpływa na zachowanie zagęszczania i ostateczną wydajność materiału. Biorąc za przykład azotek krzemu, odpowiednie środki pomocnicze mogą sprzyjać migracji substancji pomiędzy cząstkami, zmniejszać energię aktywacji spiekania i pomagać w uzyskaniu drobnej i jednolitej mikrostruktury. Eksperymenty wykazały, że różne systemy wspomagające i ich proporcje mają istotny wpływ na przewodność cieplną i właściwości mechaniczne. Dlatego dobór i optymalizacja współczynników pomocy są ważnymi krokami w rozwoju procesu.
Równie istotna jest kontrola temperatury spiekania i czasu przetrzymywania. W przypadku ceramiki AlN zwiększenie temperatury jest korzystne dla postępu procesu przenoszenia masy i może skutecznie sprzyjać zagęszczaniu. Jednakże zbyt wysokie temperatury spowodują nadmiar fazy ciekłej i niską lepkość, co w efekcie spowoduje deformację produktów i pogorszenie ich właściwości. Rozsądny reżim temperaturowy powinien zapewnić odpowiednie zagęszczenie, jednocześnie unikając nadmiernego wzrostu ziaren i pogorszenia wydajności. Badania wykazały, że gdy temperatura osiągnie określony próg, proces przemiany fazowej i zagęszczania materiału znacznie przyspieszy, a gęstość będzie miała tendencję do stabilizacji. Ponadto przy spiekaniu kompozytów na bazie azotku boru reżim temperaturowy ma również kluczowe znaczenie dla regulacji mikrostruktury.
Atmosfera spiekania i warunki sprzętowe są równie ważne z punktu widzenia jakości produktu końcowego. W przypadku układu azotku krzemu zastosowanie atmosfery azotu pod wysokim ciśnieniem może skutecznie tłumić reakcję rozkładu w wysokich temperaturach, co jest korzystne dla poprawy przewodności cieplnej. W przypadku azotku glinu spiekanie należy przeprowadzać w atmosferze nieutleniającej, aby uniknąć tworzenia się warstwy tlenku, która mogłaby uszkodzić ścieżkę przewodności cieplnej. W praktyce przemysłowej jako atmosferę ochronną powszechnie stosuje się azot o wysokiej czystości. Dodatkowo w przypadku materiałów z azotku boru wybór atmosfery spiekania również należy dostosować do konkretnego systemu, aby uzyskać najlepszy efekt zagęszczenia.
Obecnie dla reprezentatywnych układów ceramicznych azotków, takich jak azotek glinu, azotek krzemu i azotek boru, opracowano różne procesy spiekania w celu przygotowania podłoża, każdy z nich ma swoją własną charakterystykę.
Spiekanie metodą prasowania na gorąco polega na wywieraniu nacisku osiowego na proszek podczas procesu nagrzewania, co zapewnia dodatkową siłę napędową zagęszczania. Ta metoda może skutecznie skrócić czas spiekania, obniżyć temperaturę spiekania i zmniejszyć ilość środków pomocniczych do spiekania, poprawiając w ten sposób właściwości materiału w wysokich temperaturach. Jednakże, ze względu na ograniczenia sprzętowe, proces ten ma pewne ograniczenia w produkcji na dużą skalę.
Spiekanie plazmowe wyładowcze wykorzystuje prąd pulsacyjny do bezpośredniego podgrzewania proszku, co skutkuje dużą szybkością nagrzewania i krótkim cyklem spiekania. Jednak szybkie spiekanie często prowadzi do drobnych ziaren, co nie sprzyja poprawie przewodności cieplnej. Dlatego produkty wytwarzane tą metodą mają na ogół stosunkowo niską przewodność cieplną.
Spiekanie ciśnieniowe polega na wprowadzeniu pewnego ciśnienia azotu podczas procesu spiekania, aby wspomóc proces spiekania. Ta metoda może skutecznie hamować rozkład materiału w wysokiej temperaturze, promować proces zagęszczania, a proces jest stosunkowo prosty i łatwy w obsłudze. Biorąc pod uwagę ogólną wydajność produktu i koszt produkcji, spiekanie ciśnieniowe jest uważane za bieżący proces, który jest bardziej odpowiedni do produkcji podłoży ceramicznych Si3N4 na dużą skalę.
Spiekanie bezciśnieniowe odbywa się pod standardowym ciśnieniem atmosferycznym, co jest procesem najprostszym i wymagającym niewielkich wymagań sprzętowych. Metoda ta wymaga jednak wysokiej temperatury spiekania i długiego czasu, a powstałe produkty często charakteryzują się niższą gęstością i właściwościami mechanicznymi w porównaniu do innych metod.
Spiekanie metodą izostatycznego prasowania na gorąco wykorzystuje gaz o wysokiej temperaturze i pod wysokim ciśnieniem do równomiernego wywierania nacisku we wszystkich kierunkach, skutecznie eliminując resztkowe pory i uzyskując niezawodne produkty o dużej gęstości. Został zastosowany w sprzęcie wysokiej klasy, ale ze względu na duże inwestycje w sprzęt i złożony proces nie był jeszcze szeroko promowany.
Spiekanie mikrofalowe wykorzystuje utratę dielektryczną samego materiału w celu uzyskania całkowitego nagrzania, co może znacznie skrócić czas spiekania, zahamować wzrost ziaren i skutkować powstaniem drobnych i jednolitych kryształów. Jednocześnie pole mikrofalowe sprzyja również przemianie fazowej materiału, co pomaga poprawić mikrostrukturę i wszechstronne właściwości.
Podłoża ceramiczne azotkowe posiadają unikalne zalety w dziedzinie opakowań elektronicznych, a ich działanie jest ściśle powiązane z procesem spiekania. Różne techniki spiekania mają swoją własną charakterystykę i są odpowiednie dla różnych wymagań aplikacji. Dzięki ciągłemu wzbogacaniu systemów środków spiekających i ciągłej optymalizacji warunków procesu, kompleksowe działanie azotkowych podłoży ceramicznych stale się poprawia, a zakres ich zastosowań będzie również dalej poszerzany.
Pytanie 1: Jakie są dwa główne kierunki rozwoju spiekania azotków ceramicznych?
Odpowiedź: Nowe dodatki do spiekania i technologia spiekania w niskiej temperaturze.
Pytanie 2: Dlaczego spiekanie o dużej gęstości jest ważne w przypadku ceramiki azotkowej?
Odpowiedź: Ponieważ mają niski współczynnik samodyfuzji, zagęszczenie jest kluczem do uzyskania ich doskonałych właściwości.
Pytanie 3: Jaka jest główna różnica między podłożami AlN i Si₃N₄?
Odpowiedź: AlN ma wyższą przewodność cieplną; Si₃N₄ ma lepszą wytrzymałość mechaniczną i wytrzymałość.
Pytanie 4: Jakie kluczowe parametry wpływają na proces spiekania?
Odpowiedź: Środki wspomagające spiekanie, reżim temperaturowy i atmosfera spiekania.
Pytanie 5: Dlaczego kontrola atmosfery jest ważna przy spiekaniu AlN?
Odpowiedź: Aby uniknąć tworzenia się warstwy tlenku, która mogłaby uszkodzić przewodność cieplną.
Pytanie 6: Jaka jest cecha spiekania na gorąco?
Odpowiedź: Podczas ogrzewania wywiera nacisk osiowy, zapewniając dodatkową siłę napędową do zagęszczania.
